Découvrez le fonctionnement, les avantages et la conception des convertisseurs abaisseur-élévateur, essentiels pour la gestion de tension variable.

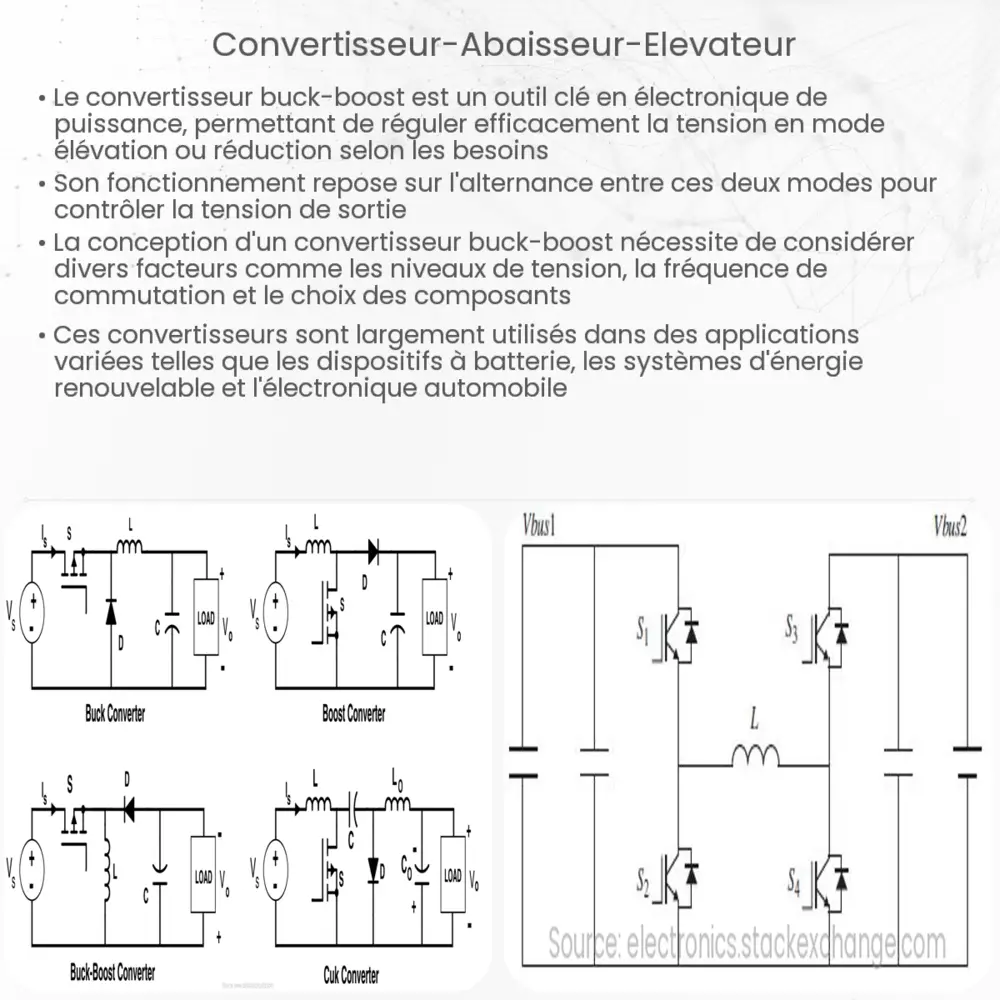

Qu’est-ce qu’un Convertisseur Abaisseur-Élévateur?
Le convertisseur abaisseur-élévateur, également connu sous le nom de convertisseur Buck-Boost, est un type de convertisseur DC-DC qui combine les fonctionnalités des convertisseurs abaisseurs (buck) et élévateurs (boost). Il est conçu pour réguler et transformer une tension d’entrée DC en une tension de sortie DC qui peut être soit supérieure, soit inférieure à la tension d’entrée. Cette polyvalence rend le convertisseur abaisseur-élévateur particulièrement utile dans des applications où la source d’alimentation est variable ou instable.
Fonctionnement du Convertisseur Abaisseur-Élévateur
Le cœur du convertisseur abaisseur-élévateur est un commutateur électronique, généralement un transistor, qui alterne entre deux états: connecté (ON) et déconnecté (OFF). Cette commutation rapide permet de contrôler le transfert d’énergie du circuit d’entrée vers le circuit de sortie. La tension de sortie est ajustée en modifiant le rapport cyclique de la commutation, c’est-à-dire le pourcentage du temps où le transistor est dans l’état ON.
La formule de base pour la tension de sortie \( V_{out} \) en mode élévateur est:
- \( V_{out} = V_{in} / (1 – D) \)
Et en mode abaisseur:
- \( V_{out} = V_{in} * D \)
Où \( V_{in} \) est la tension d’entrée et \( D \) représente le rapport cyclique.
Composants Clés
Les composants principaux d’un convertisseur abaisseur-élévateur incluent:
- Inductance (L): Stocke l’énergie sous forme de champ magnétique pendant l’état ON et la libère pendant l’état OFF.
- Condensateur (C): Lisse la tension de sortie et réduit les variations dues à la commutation.
- Diode: Permet le flux unidirectionnel du courant, empêchant le retour du courant vers la source.
- Transistor: Agit comme un commutateur contrôlant la connexion et la déconnexion du circuit.
Ces composants travaillent ensemble pour assurer une conversion efficace de l’énergie tout en minimisant les pertes et les interférences.
Applications
Le convertisseur abaisseur-élévateur trouve son application dans divers domaines tels que:
- Alimentations à tension variable pour les équipements électroniques.
- Systèmes d’alimentation pour véhicules électriques, où la tension de la batterie peut varier.
- Solutions d’alimentation pour les systèmes solaires et éoliens.
Avantages et Inconvénients
Les convertisseurs abaisseur-élévateur présentent plusieurs avantages, tels que leur flexibilité en matière de gestion de la tension et leur efficacité énergétique, particulièrement dans les systèmes où la tension d’entrée peut varier considérablement. Cependant, ils ont aussi des inconvénients, comme la complexité de conception et le coût potentiellement plus élevé par rapport aux convertisseurs simples abaisseurs ou élévateurs.
Considérations de Conception
Lors de la conception d’un convertisseur abaisseur-élévateur, plusieurs facteurs doivent être pris en compte :
- Choix des composants: La sélection de l’inductance, du condensateur, de la diode et du transistor doit être adaptée à la tension et au courant spécifiques du circuit.
- Fréquence de commutation: Une fréquence plus élevée permet un contrôle plus précis mais peut augmenter les pertes dues à la commutation et les interférences électromagnétiques.
- Protection contre les surtensions: Des dispositifs de protection sont nécessaires pour prévenir les dommages causés par des surtensions accidentelles.
Régulation et Contrôle
La régulation précise de la tension de sortie est essentielle pour le bon fonctionnement des équipements alimentés par le convertisseur. Cela est souvent réalisé à l’aide de circuits de contrôle qui ajustent le rapport cyclique en réponse aux variations de la tension d’entrée ou de la charge.
Conclusion
En résumé, le convertisseur abaisseur-élévateur est une solution polyvalente et efficace pour gérer des tensions variables dans une large gamme d’applications. Bien que sa conception puisse être plus complexe que celle des convertisseurs simples, ses avantages en termes de flexibilité et d’adaptabilité en font un choix privilégié pour de nombreux systèmes électroniques et électriques. En tenant compte des exigences spécifiques de l’application et en choisissant soigneusement les composants et les paramètres de conception, on peut maximiser les performances et la fiabilité de ces convertisseurs dans des environnements exigeants.
