Les Fondamentaux des Condensateurs
Les condensateurs sont des composants électroniques essentiels, utilisés dans presque tous les circuits électroniques pour diverses fonctions telles que le filtrage, le stockage d’énergie, et la gestion des signaux. Ce composant a la capacité de stocker des charges électriques et de les libérer ultérieurement, fonctionnant ainsi comme une mini-batterie.
Structure et Fonctionnement
Un condensateur est généralement constitué de deux plaques conductrices séparées par un matériau isolant appelé diélectrique. Lorsqu’une tension est appliquée aux plaques, un champ électrique se forme, permettant le stockage de l’énergie électrique. La capacité d’un condensateur, mesurée en Farads (F), dépend de la surface des plaques, de la distance entre elles, et du type de diélectrique utilisé.

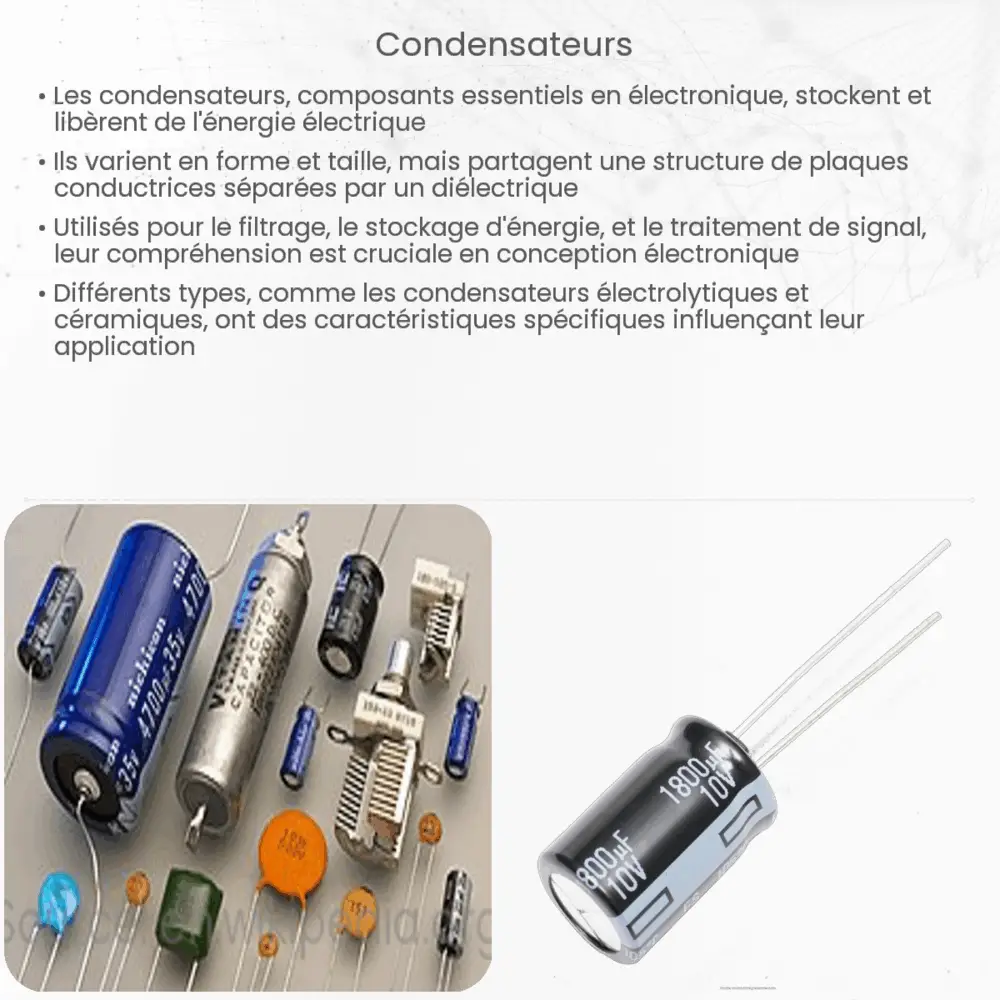

Types de Condensateurs
Il existe plusieurs types de condensateurs, chacun adapté à des applications spécifiques :
- Condensateurs électrolytiques : Ils sont utilisés pour des applications à haute capacité, comme dans les alimentations électriques.
- Condensateurs céramiques : Petits et bon marché, ils sont souvent utilisés pour le découplage et le filtrage dans les circuits numériques.
- Condensateurs à film : Connus pour leur stabilité et leur fiabilité, ils sont fréquemment utilisés dans les applications audio et les circuits de temporisation.
Formules de Base
La capacité d’un condensateur est calculée à l’aide de la formule suivante :
C = ε * (A / d)
Où C est la capacité, ε est la permittivité du diélectrique, A est la surface des plaques, et d est la distance entre les plaques.
L’énergie stockée dans un condensateur est donnée par :
E = 1/2 * C * V2
Avec E représentant l’énergie (en Joules), C la capacité, et V la tension appliquée.
Applications Pratiques des Condensateurs
Les condensateurs trouvent leur utilité dans de nombreuses applications. Par exemple, dans les systèmes audio, ils servent à filtrer les bruits indésirables. Dans les alimentations électriques, ils aident à lisser la tension de sortie. En outre, dans les circuits de temporisation, ils travaillent avec des résistances pour créer des délais spécifiques. Les condensateurs sont également indispensables dans la conception de circuits oscillateurs et de filtres.
Problématiques de Sécurité et Maintenance
Il est crucial de manipuler les condensateurs avec soin, surtout les types à haute tension comme les condensateurs électrolytiques. Un condensateur mal manipulé ou défectueux peut exploser ou causer des courts-circuits. Il est donc essentiel de respecter les tensions nominales et de vérifier régulièrement leur état, surtout dans les environnements à haute température qui peuvent affecter leur performance.
Choisir le Bon Condensateur
La sélection d’un condensateur adapté à une application spécifique nécessite la considération de plusieurs facteurs tels que la valeur de la capacité, la tension nominale, le type de diélectrique, et les dimensions physiques. Par exemple, pour une application nécessitant une grande stabilité et précision, un condensateur à film ou céramique pourrait être privilégié. En revanche, pour des applications nécessitant une grande capacité de stockage d’énergie, un condensateur électrolytique serait plus approprié.
Conclusion
En résumé, les condensateurs sont des composants polyvalents et indispensables dans le domaine de l’électronique. Leur capacité à stocker et à libérer de l’énergie de manière contrôlée les rend essentiels dans une multitude d’applications, allant des systèmes de filtrage simples aux circuits complexes de gestion de puissance. En choisissant le bon type de condensateur et en comprenant ses principes de fonctionnement, on peut optimiser la performance et la fiabilité des circuits électroniques. Comme pour tout composant, une attention particulière doit être accordée à leur sélection, utilisation, et maintenance pour garantir sécurité et efficacité.
