Introduction aux Circuits d’Onduleur à Source de Courant
Les onduleurs à source de courant (CSI – Current Source Inverter) sont des composants essentiels dans le domaine de l’électronique de puissance. Ils permettent de convertir un courant continu en courant alternatif, une fonction cruciale dans de nombreuses applications industrielles et domestiques. Dans cet article, nous allons explorer les principes fondamentaux des circuits d’onduleur à source de courant, leurs caractéristiques et leur fonctionnement.
Principes de Base
Un onduleur à source de courant transforme un courant continu (DC) en courant alternatif (AC). Ce processus se fait en utilisant un ensemble de commutateurs électroniques, comme des IGBT (Insulated Gate Bipolar Transistors) ou des MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistors), qui sont pilotés de manière à générer une onde sinusoïdale ou quasi-sinusoïdale.
Composants Clés des CSI

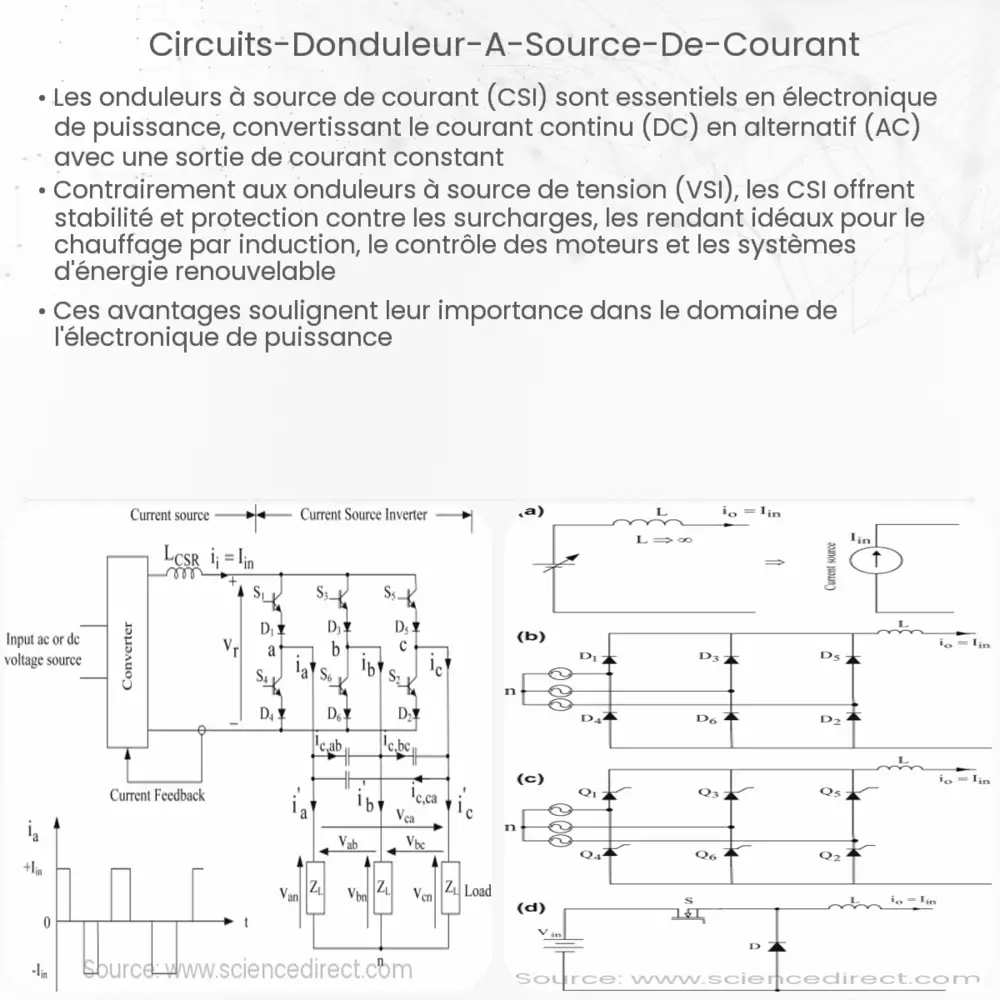

- Source de Courant: Le cœur d’un CSI est la source de courant, qui est généralement obtenue à partir d’une source de tension à travers une grande inductance. Cette inductance permet de maintenir un courant quasi constant à travers l’onduleur.
- Commutateurs Électroniques: Les commutateurs jouent un rôle vital dans la conversion de courant. Ils sont commandés de manière à s’ouvrir et à se fermer à des intervalles précis, permettant ainsi la conversion du courant continu en courant alternatif.
- Circuit de Contrôle: Un circuit de contrôle sophistiqué est nécessaire pour synchroniser l’ouverture et la fermeture des commutateurs, garantissant ainsi que le courant alternatif produit ait la fréquence et la phase désirées.
Caractéristiques et Avantages
Les CSI présentent plusieurs avantages par rapport à leurs homologues à source de tension (VSI – Voltage Source Inverter). Ils sont particulièrement efficaces dans les situations nécessitant un courant de sortie de haute qualité et stable, comme dans les systèmes d’alimentation électrique des trains ou dans certaines applications de moteurs électriques. De plus, les CSI ont une meilleure capacité à gérer les courants réactifs, ce qui est essentiel dans les applications impliquant des charges inductives ou capacitives.
Fonctionnement et Types de CSI
Le fonctionnement d’un CSI peut être divisé en plusieurs étapes. Initialement, le courant continu est converti en un courant alternatif de forme d’onde carrée. Cette onde est ensuite modifiée pour obtenir la forme d’onde désirée, souvent une onde sinusoïdale. Cette modification est réalisée à l’aide de différentes techniques de modulation, telles que la modulation par largeur d’impulsion (PWM). Il existe plusieurs types de CSI, chacun adapté à des besoins spécifiques. Parmi les plus courants, on trouve les onduleurs monophasés et triphasés, qui sont utilisés en fonction de la nature de la charge à alimenter.
Applications des CSI
- Conversion d’Énergie: Les CSI sont couramment utilisés dans les systèmes de conversion d’énergie renouvelable, comme les éoliennes et les systèmes photovoltaïques, pour convertir le courant continu généré en courant alternatif compatible avec le réseau électrique.
- Contrôle de Moteur: Dans l’industrie, les CSI sont utilisés pour le contrôle précis de la vitesse et du couple des moteurs électriques, en particulier dans des applications à forte puissance comme les ascenseurs ou les pompes.
- Systèmes de Transport: Les trains et autres systèmes de transport électriques utilisent des CSI pour la conversion d’énergie nécessaire au fonctionnement des moteurs électriques.
Challenges et Développements Futurs
Malgré leurs nombreux avantages, les CSI présentent des défis, notamment en termes de coût et de complexité de gestion. Les efforts de recherche se concentrent sur l’amélioration de l’efficacité des commutateurs électroniques et sur le développement de matériaux plus performants pour les composants internes. L’intégration de l’intelligence artificielle et des technologies de l’Internet des Objets (IoT) promet également de révolutionner la gestion et le contrôle des CSI, en rendant les systèmes plus autonomes et efficaces.
Conclusion
En conclusion, les circuits d’onduleur à source de courant jouent un rôle crucial dans de nombreuses applications modernes, de la conversion d’énergie renouvelable au contrôle de moteurs électriques. Leur capacité à fournir un courant de haute qualité les rend indispensables dans les domaines où la stabilité et l’efficacité sont primordiales. Les avancées technologiques continuent d’améliorer leurs performances et de réduire leurs coûts, ouvrant ainsi la voie à des applications encore plus larges et innovantes dans le futur.
