Découvrez le fonctionnement, les applications et les avantages des capteurs de déplacement capacitifs, une technologie clé en mesure de précision.

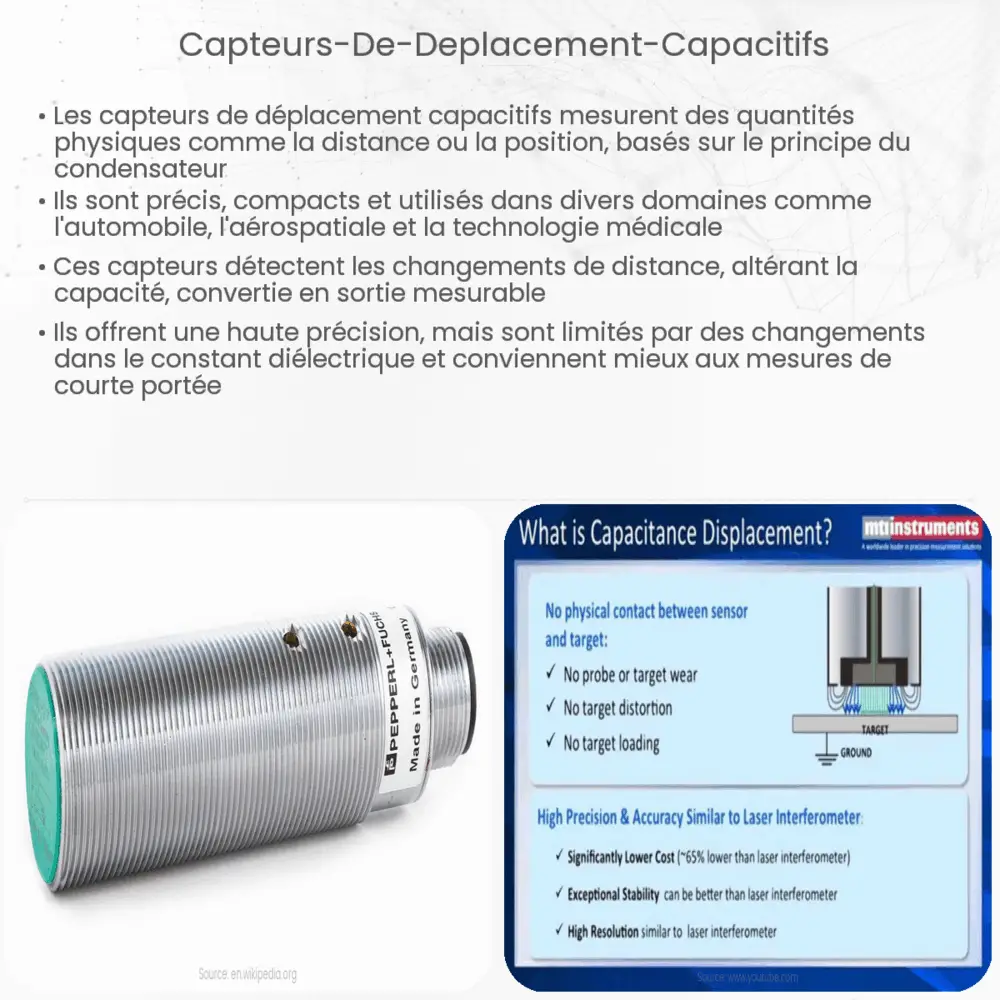

Qu’est-ce que les Capteurs de Déplacement Capacitifs?
Les capteurs de déplacement capacitifs sont des dispositifs sophistiqués utilisés pour mesurer avec précision le déplacement, la position ou le changement d’espacement dans une variété d’applications. Ces capteurs exploitent le principe de la capacitance, qui est la capacité d’un système à stocker une charge électrique. Fondamentalement, un capteur capacitif se compose de deux plaques conductrices séparées par un isolant ou un diélectrique. Lorsque la distance entre ces plaques change, la capacitance du système varie en conséquence.
Principes de Fonctionnement
Le principe de base derrière un capteur de déplacement capacitif est la formule de la capacitance C, donnée par C = ε0εrA/d, où ε0 est la permittivité du vide, εr la permittivité relative du diélectrique, A l’aire des plaques, et d la distance entre elles. En mesurant les variations de capacitance, le capteur peut déterminer avec précision les changements de distance entre les plaques, ce qui est utile dans diverses applications industrielles et de recherche.
Applications des Capteurs Capacitifs
Les capteurs de déplacement capacitifs sont utilisés dans de nombreux domaines, allant de l’ingénierie de précision à la recherche scientifique. Parmi leurs applications les plus courantes, on trouve :
- Mesure de la position et du déplacement dans les systèmes de contrôle de mouvement.
- Détection de la présence ou de l’absence d’un objet dans des systèmes automatisés.
- Contrôle de processus dans les industries chimiques et pharmaceutiques.
- Recherche en nanotechnologie et en matériaux.
Avantages des Capteurs Capacitifs
Les capteurs capacitifs offrent plusieurs avantages distincts :
- Haute Précision et Sensibilité: Ils sont capables de détecter des déplacements infimes, ce qui les rend idéaux pour des applications où la précision est primordiale.
- Non-Intrusifs: Comme ils ne nécessitent pas de contact physique avec l’objet mesuré, ils sont parfaits pour les environnements où le contact pourrait endommager l’objet ou le capteur.
- Adaptabilité: Ils peuvent être conçus pour fonctionner dans des environnements difficiles, y compris ceux avec des températures élevées ou des champs magnétiques intenses.
Ces caractéristiques rendent les capteurs de déplacement capacitifs extrêmement utiles et polyvalents dans une grande variété d’applications industrielles et scientifiques.
Limitations et Considérations
Malgré leurs nombreux avantages, les capteurs de déplacement capacitifs présentent certaines limitations. La plus notable est leur sensibilité aux environnements avec des interférences électromagnétiques (EMI) ou des changements de température, qui peuvent affecter les mesures. De plus, leur performance peut être compromise par la présence de poussière ou de saleté sur les plaques, nécessitant ainsi un entretien et un nettoyage réguliers pour garantir une précision optimale.
Technologies Complémentaires
Pour surmonter ces limitations, les capteurs capacitifs sont souvent utilisés en combinaison avec d’autres types de capteurs, comme les capteurs inductifs ou optiques, pour obtenir un système de mesure plus robuste et fiable. Cette approche multi-capteurs permet de tirer parti des forces de chaque technologie tout en minimisant leurs faiblesses.
Innovations et Tendances Futures
Le domaine des capteurs de déplacement capacitifs continue d’évoluer avec des avancées technologiques. Les tendances actuelles incluent la miniaturisation des capteurs pour les applications en micro et nanotechnologie, ainsi que l’amélioration de l’immunité aux interférences et de la facilité d’intégration dans les systèmes existants. De plus, l’utilisation de nouveaux matériaux et de conceptions innovantes promet d’améliorer encore la sensibilité et la précision de ces capteurs.
Conclusion
Les capteurs de déplacement capacitifs représentent une technologie clé dans le domaine de la mesure de précision. Avec leur capacité à fournir des mesures précises et fiables dans une multitude d’applications, ils jouent un rôle essentiel dans l’avancement des industries et de la recherche scientifique. Bien qu’ils présentent certaines limitations, l’évolution constante de cette technologie et son intégration avec d’autres types de capteurs continuent d’élargir leur champ d’application. En tant qu’élément crucial des systèmes modernes de mesure et de contrôle, les capteurs de déplacement capacitifs sont voués à rester une pierre angulaire dans le paysage technologique actuel et futur.
