Découvrez le fonctionnement et les applications des capteurs de courant à résistance shunt, essentiels pour des mesures de courant précises.

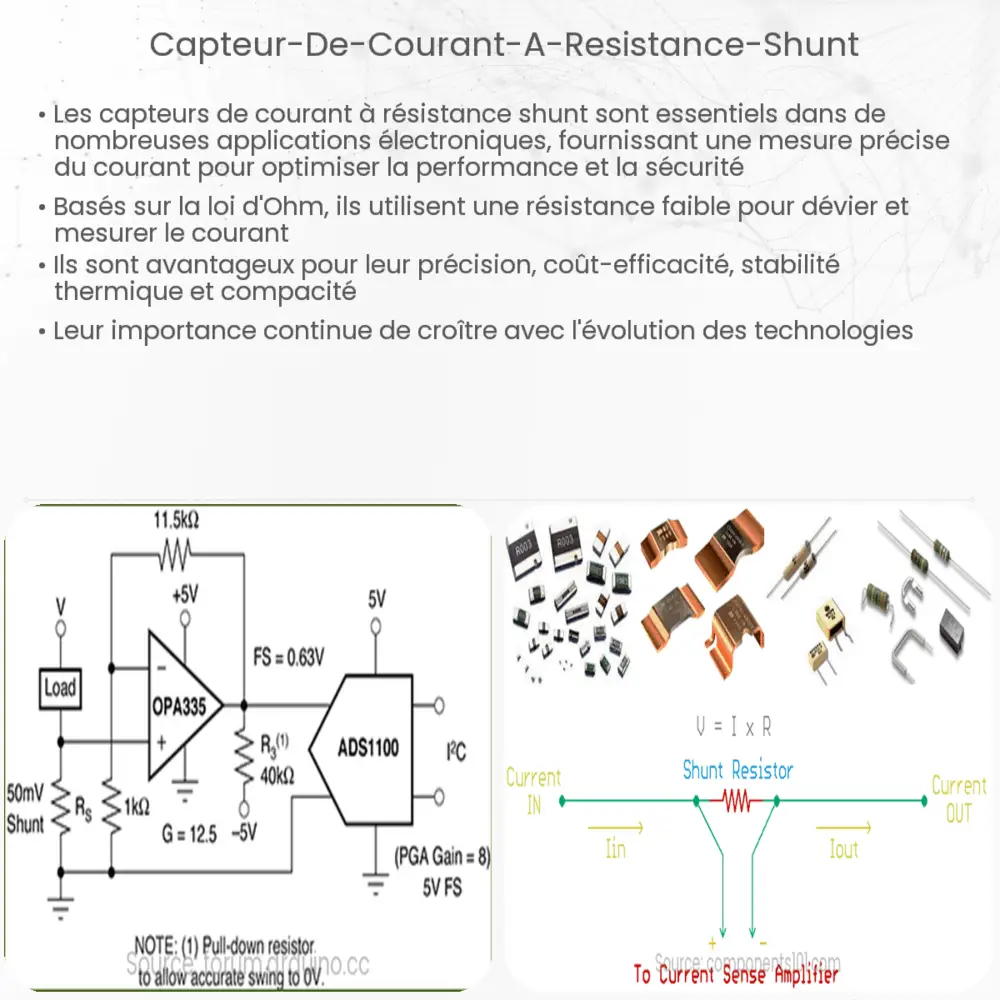

Qu’est-ce qu’un Capteur de Courant à Résistance Shunt?
Un capteur de courant à résistance shunt est un dispositif utilisé pour mesurer le courant électrique dans un circuit. Il fonctionne sur le principe de la loi d’Ohm, qui stipule que le courant passant à travers un conducteur entre deux points est directement proportionnel à la tension aux bornes du conducteur et inversement proportionnel à la résistance du conducteur. Dans un capteur de courant à résistance shunt, une résistance connue et précise, appelée shunt, est placée en série avec le circuit dont le courant est à mesurer.
Comment Fonctionne-t-il?
Le fonctionnement de ce capteur est relativement simple. Lorsqu’un courant passe à travers le shunt, une chute de tension se produit aux extrémités de la résistance shunt. Cette chute de tension est proportionnelle au courant qui traverse la résistance, suivant la formule V = I*R, où V est la tension, I est le courant, et R est la résistance du shunt. En mesurant cette tension, on peut déduire le courant circulant dans le circuit.
Applications du Capteur de Courant à Résistance Shunt
- Mesure de Courant dans les Applications Industrielles: Ces capteurs sont largement utilisés dans les environnements industriels pour surveiller le courant dans les moteurs, les transformateurs et d’autres équipements électriques.
- Systèmes de Gestion de Batterie: Ils jouent un rôle crucial dans les systèmes de gestion de batterie pour surveiller le courant de charge et de décharge, ce qui est essentiel pour la protection et l’efficacité de la batterie.
- Équipements de Test et de Mesure: Dans les laboratoires et les ateliers, ces capteurs sont utilisés pour des mesures précises du courant dans divers dispositifs de test et d’analyse.
Avantages du Capteur de Courant à Résistance Shunt
Les capteurs de courant à résistance shunt offrent plusieurs avantages, notamment:
- Précision: Ils fournissent des mesures de courant précises, ce qui est crucial pour de nombreuses applications industrielles et de recherche.
- Simplicité: Leur conception simple les rend faciles à intégrer dans divers circuits.
- Coût-Efficace: Comparés à d’autres types de capteurs de courant, ils sont souvent plus abordables.
Limitations et Considérations
Malgré leurs avantages, les capteurs de courant à résistance shunt présentent certaines limitations. La plus notable est la perte de puissance causée par la chute de tension au niveau du shunt. Cette perte de puissance, bien que généralement faible, peut être significative dans des applications où de grands courants sont mesurés. De plus, la précision du capteur peut être affectée par la température, car la résistance du shunt varie légèrement avec la température. Il est donc important de choisir un shunt avec un faible coefficient de température pour minimiser cet effet.
Choix et Installation d’un Capteur de Courant à Résistance Shunt
Pour choisir un capteur de courant à résistance shunt approprié, plusieurs facteurs doivent être pris en compte. Il faut d’abord déterminer la plage de courant à mesurer et s’assurer que le shunt peut supporter ce courant sans surchauffer. Ensuite, il est essentiel de considérer la tension maximale que le shunt peut tolérer. Enfin, pour une précision optimale, il convient de sélectionner un shunt avec une résistance stable et un faible coefficient de température. L’installation du capteur doit être effectuée avec soin, en veillant à ce que le shunt soit correctement connecté en série avec le circuit et que les connexions soient bien isolées pour éviter tout risque de court-circuit.
Conclusion
En résumé, le capteur de courant à résistance shunt est un outil précieux pour la mesure précise du courant dans une variété d’applications, de l’industrie à la recherche. Son principe de fonctionnement simple, basé sur la loi d’Ohm, en fait un choix fiable et efficace pour de nombreux besoins de mesure. Toutefois, il est important de comprendre ses limitations et de choisir le bon shunt en fonction des spécificités de l’application. Avec une sélection et une installation appropriées, les capteurs de courant à résistance shunt peuvent offrir une solution de mesure de courant efficace et rentable, adaptée à de nombreux environnements et exigences techniques.
