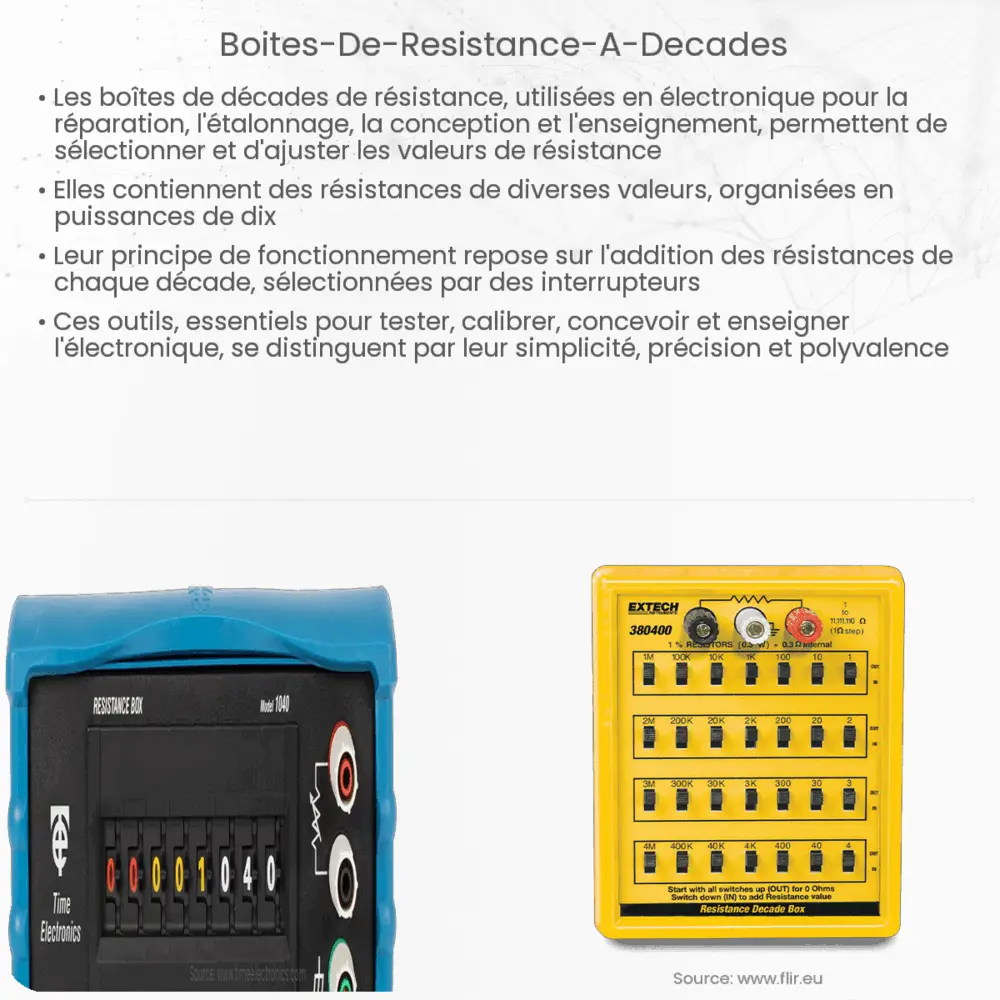

Introduction aux Boîtes de Résistance à Décades
Les boîtes de résistance à décades sont des instruments de mesure électronique essentiels dans de nombreux domaines de la science et de l’ingénierie. Elles permettent aux utilisateurs de simuler avec précision une vaste gamme de valeurs de résistance, facilitant ainsi l’étalonnage et le test de circuits électroniques. Dans cet article, nous allons explorer le fonctionnement, l’utilisation et les applications diverses de ces dispositifs.
Principe de Fonctionnement
Une boîte de résistance à décades est composée d’une série de résistances de précision, connectées via des commutateurs rotatifs ou des boutons poussoirs. Chaque décade de résistance (groupe de dix résistances) peut être sélectionnée individuellement, permettant ainsi à l’utilisateur de composer une valeur de résistance spécifique. Par exemple, avec une boîte de résistance 1-2-5-10-20-50-100-200-500-1000 Ω, on peut obtenir n’importe quelle valeur de résistance de 1 Ω à 1888 Ω en combinant les décades.
Composants Clés
- Résistances de Précision : Ces résistances sont soigneusement calibrées pour garantir une exactitude maximale. Elles sont souvent fabriquées avec des matériaux comme le métal ou le carbone pour minimiser les variations de résistance dues à la température ou à l’âge.
- Commutateurs : Les commutateurs permettent de sélectionner les décades de résistance. Ils doivent offrir une bonne fiabilité et une résistance minimale pour ne pas affecter la précision de la mesure.
- Connecteurs : Ces dispositifs sont équipés de bornes pour faciliter la connexion aux circuits de test.
Utilisations et Applications
Les boîtes de résistance à décades sont largement utilisées pour l’étalonnage et le dépannage de circuits électroniques. Elles sont particulièrement utiles pour tester la réponse des circuits à différentes valeurs de résistance, permettant ainsi d’identifier des problèmes ou d’optimiser des paramètres. En outre, ces boîtes sont souvent employées dans l’enseignement pour démontrer les principes de base des circuits électriques.
En résumé, les boîtes de résistance à décades sont des outils polyvalents et précieux pour tous ceux qui travaillent avec des circuits électroniques. Leur capacité à simuler une gamme étendue de valeurs de résistance avec précision en fait un équipement indispensable dans les laboratoires et les ateliers.
Avantages et Limitations
Les boîtes de résistance à décades offrent plusieurs avantages, notamment leur flexibilité et leur précision. La capacité de sélectionner rapidement et précisément une valeur de résistance spécifique sans avoir besoin de multiples résistances individuelles est un atout majeur. Cependant, il existe des limitations, telles que la gamme de résistance limitée par la conception de la boîte et la précision qui peut être affectée par l’usure et la qualité des commutateurs et des résistances.
Considérations pour le Choix d’une Boîte de Résistance à Décades
- Gamme de Résistance : Il est important de choisir une boîte avec une gamme de résistance adaptée aux besoins spécifiques de l’utilisateur.
- Précision : La précision des résistances est cruciale pour des mesures fiables. Les spécifications du fabricant doivent être consultées pour s’assurer de la conformité aux exigences.
- Qualité de Construction : Les matériaux utilisés et la conception globale influencent la durabilité et la fiabilité de la boîte de résistance.
Évolutions et Innovations Techniques
Avec l’évolution de la technologie, les boîtes de résistance à décades ont également évolué. De nos jours, elles peuvent inclure des fonctionnalités numériques, telles que des écrans LCD pour afficher les valeurs de résistance et des interfaces de contrôle à distance. Ces innovations améliorent la convivialité et la précision, élargissant ainsi le champ des applications possibles.
Conclusion
Les boîtes de résistance à décades jouent un rôle clé dans le domaine de l’électronique, en offrant une solution flexible et précise pour la simulation de valeurs de résistance. Que ce soit pour l’enseignement, l’étalonnage, ou le dépannage de circuits, leur importance ne peut être sous-estimée. En choisissant la boîte appropriée et en comprenant ses avantages et limitations, les utilisateurs peuvent grandement bénéficier de cet outil essentiel. Avec les progrès technologiques continus, nous pouvons nous attendre à voir des boîtes de résistance à décades encore plus avancées, répondant aux besoins changeants des professionnels et des amateurs d’électronique.
