Explorez le fonctionnement, les applications et les innovations des bobines à noyau de fer, un composant clé en électronique et électromagnétisme.

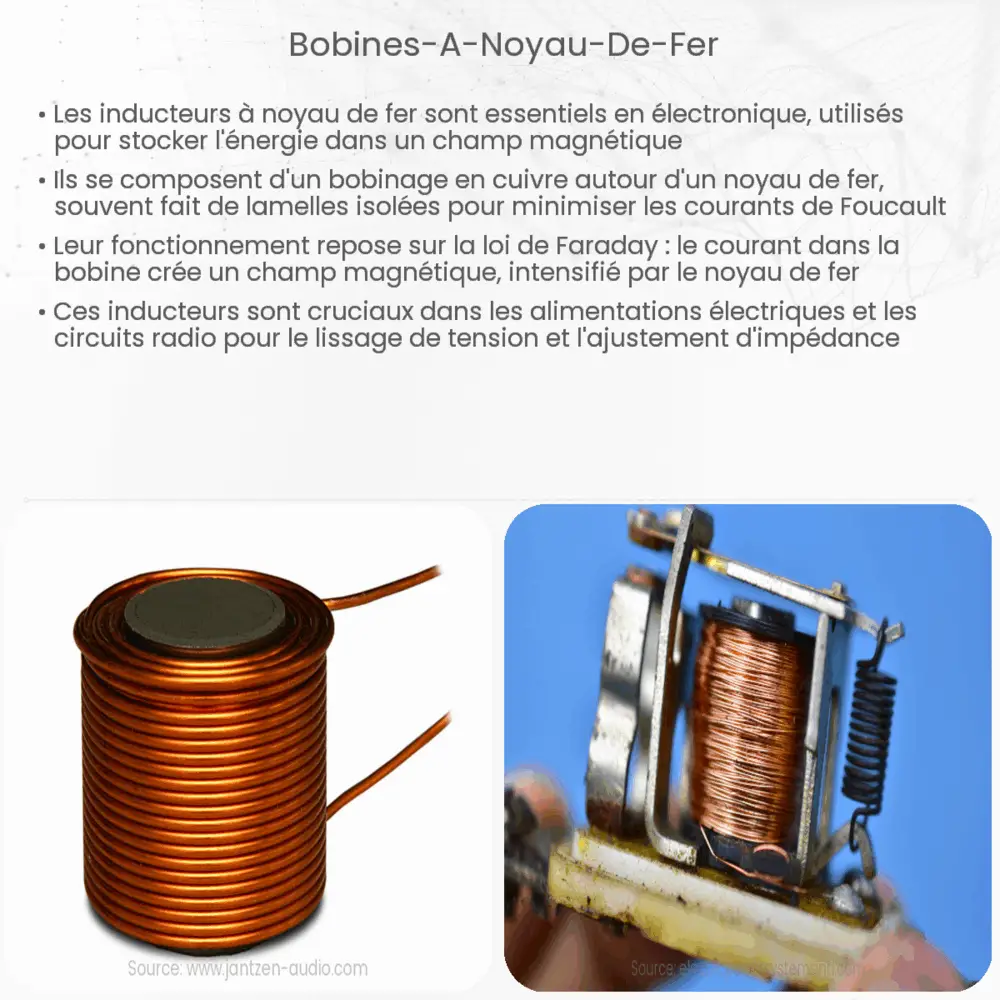

Comprendre les Bobines à Noyau de Fer
Les bobines à noyau de fer jouent un rôle essentiel dans divers dispositifs électroniques et électromagnétiques. Essentiellement, elles sont composées de fil enroulé autour d’un noyau en fer, qui sert à intensifier et focaliser le champ magnétique créé par le courant électrique qui traverse le fil.
Principes de Fonctionnement
Le principe de fonctionnement des bobines à noyau de fer repose sur la loi d’induction de Faraday. Lorsqu’un courant électrique passe à travers le fil enroulé, il génère un champ magnétique. Le noyau de fer, avec ses propriétés de haute perméabilité magnétique, amplifie ce champ. Cela permet d’obtenir un champ magnétique plus fort et plus concentré qu’avec une bobine sans noyau ou avec un noyau d’un autre matériau.
Applications
Les bobines à noyau de fer sont utilisées dans une variété d’applications, notamment dans les transformateurs électriques, les inducteurs, les électroaimants, et les relais. Dans les transformateurs, par exemple, elles permettent de transférer de l’énergie d’un circuit à un autre à travers un champ magnétique, facilitant ainsi la conversion des tensions.
Avantages et Limites
Un avantage clé des bobines à noyau de fer est leur efficacité dans l’amplification du champ magnétique. Cependant, elles présentent aussi des limites, comme la saturation magnétique. Lorsque le noyau de fer atteint un point de saturation, il ne peut plus augmenter l’intensité du champ magnétique, ce qui limite la performance de la bobine dans certaines applications.
Formules et Calculs
La capacité d’une bobine à noyau de fer à générer un champ magnétique peut être estimée à l’aide de diverses formules. Par exemple, l’inductance \(L\) de la bobine peut être calculée en utilisant la formule \(L = N^2 * \mu * A / l\), où \(N\) est le nombre de tours, \(\mu\) est la perméabilité du noyau, \(A\) est la section transversale du noyau, et \(l\) est la longueur du noyau.
Ce calcul aide à comprendre comment différents facteurs comme le nombre de tours de fil et les propriétés du noyau de fer influencent la performance de la bobine. Ainsi, une compréhension approfondie de ces éléments est cruciale pour optimiser la conception et l’application des bobines à noyau de fer.
Facteurs Influents sur les Performances des Bobines
Outre la formule de l’inductance, d’autres facteurs influencent les performances des bobines à noyau de fer. Le type de matériau du noyau, sa taille, et la qualité du fil utilisé pour l’enroulement jouent un rôle crucial. Par exemple, un fer doux de haute qualité pour le noyau peut réduire les pertes énergétiques et augmenter l’efficacité de la bobine.
Les Défis Techniques
Les bobines à noyau de fer font face à des défis techniques spécifiques, tels que les pertes par hystérésis et les courants de Foucault. Les pertes par hystérésis surviennent en raison de l’orientation répétée des domaines magnétiques dans le fer, tandis que les courants de Foucault, générés dans le noyau, peuvent causer une dissipation de chaleur indésirable. La conception et le choix des matériaux sont donc essentiels pour minimiser ces effets.
Evolution et Innovations
Avec l’avancement de la technologie, les bobines à noyau de fer continuent d’évoluer. Des innovations dans les matériaux de noyau, comme l’utilisation de nano-cristaux ou de matériaux composites, offrent de nouvelles possibilités pour réduire les pertes et améliorer l’efficacité. Ces développements sont particulièrement pertinents dans les applications à haute fréquence et haute performance.
Conclusion
En résumé, les bobines à noyau de fer sont des composants électromagnétiques essentiels dans de nombreux dispositifs. Leur conception repose sur des principes physiques fondamentaux et leur efficacité dépend de multiples facteurs, y compris le choix des matériaux, la conception, et la gestion des défis techniques comme les pertes par hystérésis et les courants de Foucault. Avec les progrès technologiques, de nouvelles améliorations sont constamment recherchées pour optimiser leur performance. Ces avancées continueront de jouer un rôle clé dans l’efficacité et l’innovation dans le domaine de l’électromagnétisme et de l’électronique.
