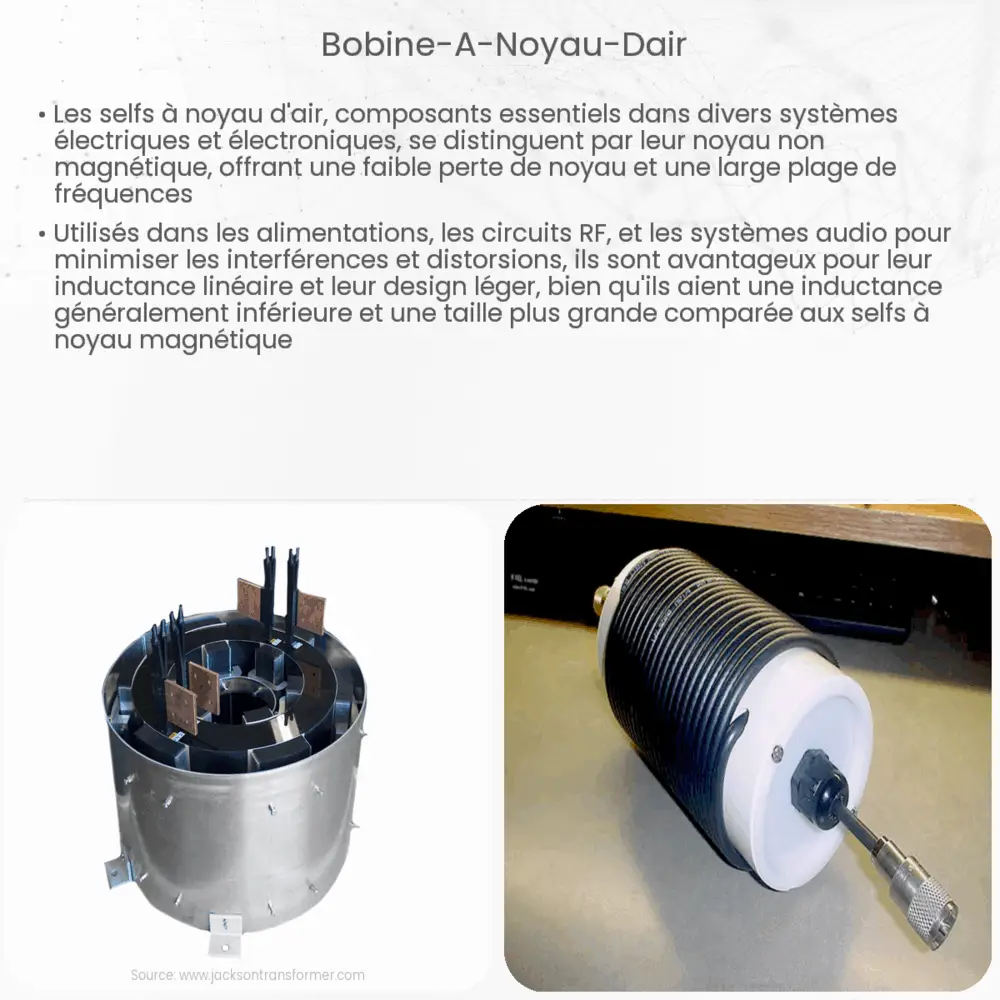

Qu’est-ce qu’une Bobine à Noyau d’Air ?
La bobine à noyau d’air est un composant électronique fondamental utilisé dans de nombreuses applications, allant des radios aux circuits de filtration. Contrairement aux bobines à noyau magnétique, la bobine à noyau d’air n’incorpore pas de matériau ferromagnétique à l’intérieur de son enroulement. Cette particularité lui confère des propriétés électriques distinctes, particulièrement utiles dans certaines configurations de circuits.
Composition et Fonctionnement
Une bobine à noyau d’air est essentiellement constituée d’un enroulement de fil conducteur, généralement du cuivre, enroulé autour d’un support non magnétique, tel que le plastique ou l’air lui-même. L’absence d’un noyau ferromagnétique réduit la perte par hystérésis et évite la saturation magnétique. Cette caractéristique rend les bobines à noyau d’air idéales pour des fréquences élevées.
Avantages
- Haute Qualité du Facteur Q: Le facteur Q, ou facteur de qualité, est un indicateur de l’efficacité d’une bobine dans un circuit résonant. Les bobines à noyau d’air ont tendance à avoir un facteur Q élevé, en raison de leurs faibles pertes magnétiques.
- Stabilité en Haute Fréquence: Elles sont particulièrement stables à haute fréquence, une caractéristique cruciale dans les applications de radiofréquence et les circuits oscillants.
Inconvénients
- Taille Plus Grande: Pour obtenir une inductance équivalente à celle d’une bobine à noyau de fer, une bobine à noyau d’air doit être physiquement plus grande, ce qui peut être un désavantage dans des appareils où l’espace est limité.
- Sensibilité aux Interférences Extérieures: L’absence d’un noyau ferromagnétique rend ces bobines plus sensibles aux champs magnétiques extérieurs, ce qui peut entraîner des interférences dans certains environnements.
Applications Courantes
Les bobines à noyau d’air sont fréquemment utilisées dans les circuits de radiofréquence, comme les émetteurs et récepteurs radio, ainsi que dans les filtres audio. Leur haute performance à haute fréquence les rend indispensables dans ces domaines. De plus, elles sont souvent employées dans les circuits de mesure et de test, où la précision et la stabilité sont essentielles.
En conclusion, la bobine à noyau d’air est un élément incontournable dans le domaine de l’électronique, offrant des avantages uniques pour les applications nécessitant une haute qualité de signal et une stabilité en haute fréquence.
Calcul et Dimensionnement d’une Bobine à Noyau d’Air
Pour concevoir une bobine à noyau d’air, il est essentiel de comprendre comment calculer son inductance. L’inductance, mesurée en Henrys (H), dépend de plusieurs facteurs, notamment le nombre de tours de l’enroulement, le diamètre de la bobine et la longueur de l’enroulement. La formule de base pour calculer l’inductance d’une bobine à noyau d’air est :
L = (d^2 * n^2) / (18d + 40l)
où L est l’inductance, d le diamètre de la bobine (en pouces), n le nombre de spires et l la longueur de la bobine (en pouces).
Considérations Pratiques
Lors de la conception de bobines à noyau d’air, plusieurs facteurs pratiques doivent être pris en compte :
- Choix du Fil: Le type et le diamètre du fil ont un impact sur la résistance et l’efficacité de la bobine.
- Précision des Spire: Une répartition uniforme et précise des spires est cruciale pour assurer la stabilité et la performance de la bobine.
- Isolation et Protection: Une bonne isolation est nécessaire pour éviter les courts-circuits, particulièrement dans les environnements à haute fréquence.
Conclusion
La bobine à noyau d’air se distingue comme un composant électronique polyvalent et efficace, particulièrement adapté aux applications à haute fréquence. Sa conception sans noyau ferromagnétique lui confère un facteur Q élevé et une excellente stabilité en haute fréquence, tout en présentant certains inconvénients comme une taille plus grande et une sensibilité aux interférences extérieures. Le calcul de son inductance, bien que simple, nécessite une attention minutieuse aux détails de la conception, comme le choix du fil et la distribution des spires. En somme, la bobine à noyau d’air reste un élément essentiel dans l’arsenal de l’ingénieur électronique, offrant des performances inégalées dans de nombreuses applications, de la radio aux circuits de mesure de précision.
