Découvrez les autotransformateurs : fonctionnement, avantages, limites et applications dans le domaine de l’électricité et de l’ingénierie.
Qu’est-ce qu’un Autotransformateur?

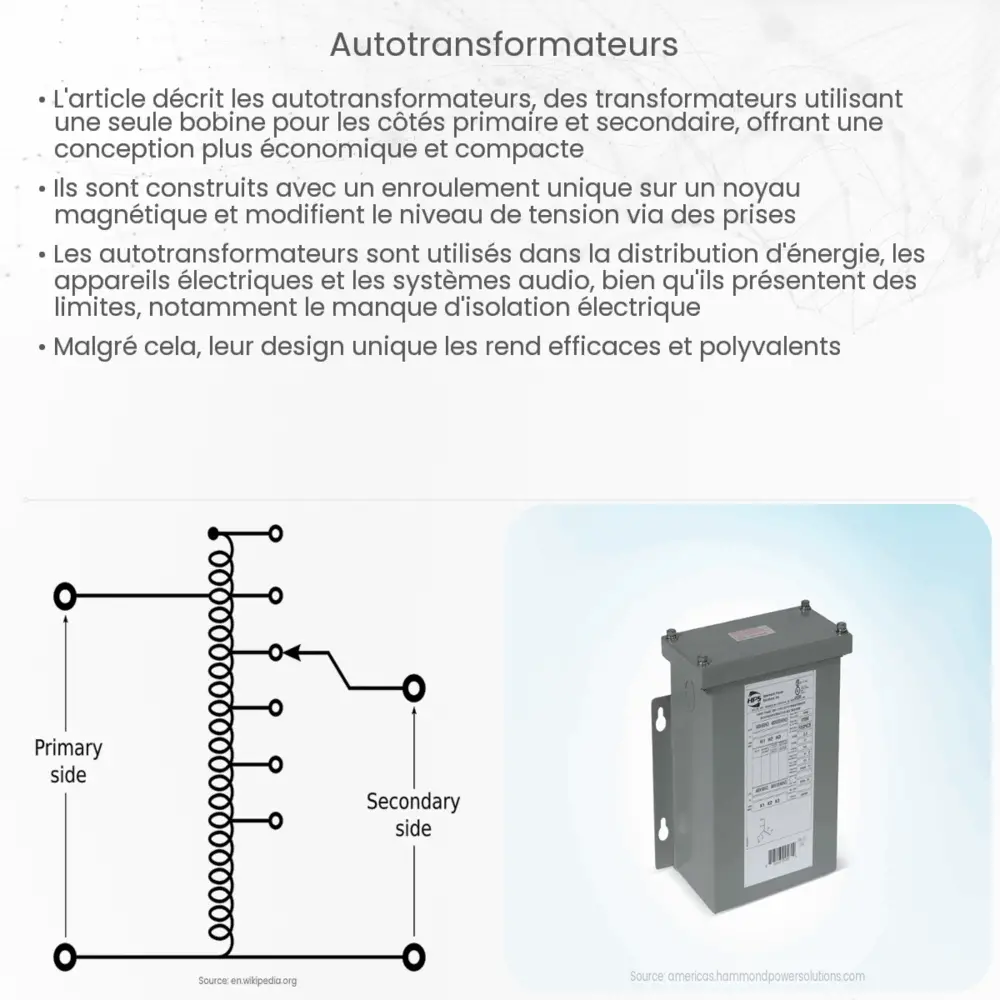

Un autotransformateur est un type de transformateur électrique qui utilise une seule bobine électrique enroulée sur un noyau magnétique. Contrairement à un transformateur classique avec des enroulements primaire et secondaire séparés, l’autotransformateur partage une partie commune de l’enroulement pour les deux côtés. Cette conception unique offre plusieurs avantages, mais aussi des limitations spécifiques, qui le rendent adapté à certaines applications spécifiques dans le domaine de l’électricité.
Principe de Fonctionnement de l’Autotransformateur
L’autotransformateur fonctionne sur le même principe de base que les transformateurs conventionnels, basé sur la loi de l’induction de Faraday. Il convertit les tensions électriques d’un niveau à un autre par induction électromagnétique. La particularité de l’autotransformateur réside dans son enroulement unique qui agit à la fois comme primaire et secondaire. Une partie de l’enroulement est commune aux deux circuits, ce qui permet une transmission de puissance plus efficace dans certains cas.
Avantages et Limites
- Efficiency: L’un des principaux avantages de l’autotransformateur est son efficacité. En ayant un seul enroulement, les pertes sont réduites, ce qui le rend plus efficace, surtout pour des applications où les niveaux de tension d’entrée et de sortie sont relativement proches.
- Compact et Économique: Sa construction simplifiée nécessitant moins de matériel le rend moins coûteux et plus compact que les transformateurs conventionnels.
- Limitations: Cependant, l’autotransformateur présente des limitations. Il n’isole pas électriquement le circuit primaire du secondaire, ce qui peut être un inconvénient pour certaines applications de sécurité. De plus, il n’est pas adapté aux applications nécessitant un changement de tension très important.
Applications Typiques
Les autotransformateurs sont couramment utilisés dans des applications où un changement modéré de tension est nécessaire, comme dans les systèmes de distribution d’énergie, pour ajuster la tension entre différentes phases ou au sein de réseaux industriels. Ils sont également utilisés pour démarrer des moteurs électriques, où ils permettent de réduire le courant de démarrage.
Caractéristiques Techniques des Autotransformateurs
Les caractéristiques techniques d’un autotransformateur varient selon son utilisation. Ils peuvent gérer de larges gammes de puissance et de tension, en fonction de la taille et du type de noyau magnétique utilisé. La tension de sortie d’un autotransformateur est ajustée en modifiant le point de connexion le long de l’enroulement, permettant ainsi une grande flexibilité dans le choix de la tension de sortie.
Sécurité et Régulations
La sécurité est une considération importante lors de l’utilisation d’autotransformateurs. Comme ils ne fournissent pas d’isolation électrique complète entre les circuits d’entrée et de sortie, ils ne sont pas recommandés pour les applications nécessitant une isolation complète pour des raisons de sécurité. Des dispositifs de protection et des régulations strictes doivent être respectés pour garantir une utilisation sûre de ces équipements.
Innovations et Évolutions
Récemment, des avancées technologiques ont été réalisées dans la conception des autotransformateurs pour améliorer leur efficacité et leur sécurité. L’utilisation de matériaux avancés pour les noyaux magnétiques et de techniques de fabrication innovantes a permis de réduire leur taille et leur coût tout en augmentant leur fiabilité.
Conclusion
En résumé, l’autotransformateur est un dispositif électrique crucial qui offre une méthode efficace et économique pour modifier les niveaux de tension dans diverses applications industrielles et de distribution d’énergie. Son design unique, qui utilise un enroulement commun pour les circuits primaire et secondaire, lui confère une efficacité accrue mais limite son utilisation dans les applications nécessitant une isolation électrique complète. Malgré ces limitations, les autotransformateurs restent un composant essentiel dans le paysage moderne de l’ingénierie électrique, grâce à leur simplicité, leur coût abordable, et leur flexibilité. Avec les progrès technologiques continus, les autotransformateurs devraient continuer à évoluer, offrant ainsi des solutions encore plus efficaces et sûres pour les défis électriques de demain.
