Explora nuestra guía completa sobre autotransformadores: su funcionamiento, tipos, aplicaciones, ventajas, desventajas y más.
Introducción a los Autotransformadores
Los autotransformadores son un tipo de transformador especial que utiliza una sola bobina de alambre en lugar de dos o más bobinas aisladas entre sí. Son comúnmente utilizados en aplicaciones donde se requiere una variación de voltaje menor, ofreciendo una mayor eficiencia y tamaño compacto en comparación con los transformadores convencionales.
Funcionamiento y Principio de los Autotransformadores

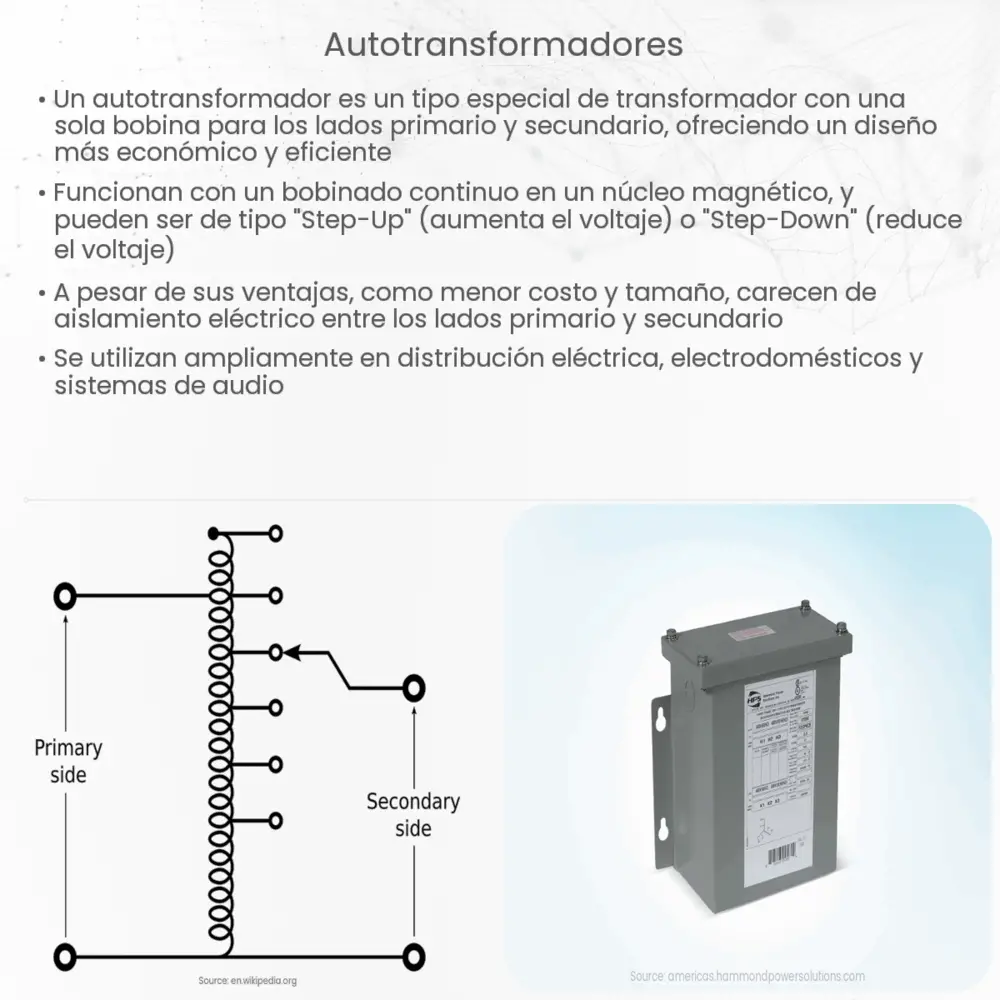

La estructura básica de un autotransformador consiste en un núcleo de hierro sobre el cual se enrolla una única bobina de alambre. Esta bobina tiene un punto de derivación (o toma) que divide la bobina en dos secciones: una primaria y una secundaria. La sección primaria está conectada a la fuente de alimentación, mientras que la secundaria proporciona el voltaje de salida.
El principio de funcionamiento de los autotransformadores se basa en la ley de Faraday de inducción electromagnética. Cuando se aplica una corriente alterna en la sección primaria, se genera un campo magnético alrededor de la bobina. Este campo magnético induce un voltaje en la sección secundaria de la bobina. Dado que las secciones primaria y secundaria están físicamente conectadas, una parte de la potencia se transfiere por conducción y la otra por inducción, lo que permite un funcionamiento eficiente del autotransformador.
Tipos de Autotransformadores
Existen dos tipos principales de autotransformadores:
- Autotransformador de Paso Arriba: En este tipo de autotransformador, el voltaje de salida es mayor que el voltaje de entrada. La entrada se conecta entre el punto neutro y la toma intermedia, mientras que la salida se obtiene entre el punto neutro y el extremo superior de la bobina.
- Autotransformador de Paso Abajo: Aquí, el voltaje de salida es menor que el voltaje de entrada. La entrada se conecta entre el punto neutro y el extremo superior de la bobina, mientras que la salida se toma entre el punto neutro y la toma intermedia.
La elección entre un autotransformador de paso arriba o de paso abajo dependerá de las necesidades específicas de la aplicación.
Aplicaciones de los Autotransformadores
Los autotransformadores se utilizan en una amplia variedad de aplicaciones, entre las que se incluyen:
- Regulación del voltaje en sistemas de distribución de energía.
- Arranque de motores eléctricos, donde se requiere un voltaje inicial reducido.
- Conversión de voltajes para adaptadores de viaje.
- En amplificadores de audio para ajustar los niveles de impedancia.
- Como transformadores de aislamiento en aplicaciones que requieren una conexión física entre el primario y el secundario.
Ventajas y Desventajas de los Autotransformadores
Como todos los dispositivos eléctricos, los autotransformadores tienen sus ventajas y desventajas.
Ventajas
- Costo y tamaño reducidos: Al utilizar una sola bobina, los autotransformadores requieren menos material y por ende son más económicos y compactos que los transformadores convencionales.
- Mayor eficiencia: Dado que una porción de la potencia se transfiere por conducción directa, los autotransformadores son generalmente más eficientes que los transformadores convencionales.
- Variación suave del voltaje: Los autotransformadores permiten una variación más suave y continua del voltaje, lo cual es útil en aplicaciones como la regulación del voltaje y el arranque suave de motores.
Desventajas
- Aislamiento: Dado que las bobinas primaria y secundaria están físicamente conectadas, los autotransformadores no proporcionan aislamiento galvánico. Esto puede ser una desventaja en aplicaciones que requieren una separación completa entre el primario y el secundario.
- Riesgo de sobrecargas: Si se produce una sobrecarga en la salida del autotransformador, ésta puede transferirse a la entrada, lo que podría dañar otros dispositivos conectados al mismo circuito.
Conclusión
Los autotransformadores son un tipo de transformador que, a pesar de sus limitaciones, desempeñan un papel crucial en muchas aplicaciones eléctricas y electrónicas. Su eficiencia, tamaño compacto y capacidad para proporcionar una variación suave del voltaje los convierten en una opción muy atractiva para una amplia gama de aplicaciones. Sin embargo, es esencial tener en cuenta su falta de aislamiento y el riesgo potencial de sobrecargas para garantizar su uso seguro y eficiente.
