Introduction à l’Antenne Log-Périodique
L’antenne log-périodique, souvent abrégée en LPDA (Log-Periodic Dipole Array), est un type d’antenne très utilisé dans le domaine des télécommunications et de la radiodiffusion. Cette antenne se caractérise par sa capacité à opérer sur une large gamme de fréquences avec une performance relativement constante. Ce type d’antenne est souvent utilisé pour des applications nécessitant une large bande passante, comme la télévision, la radio FM, et certaines formes de communication sans fil.
Structure et Fonctionnement

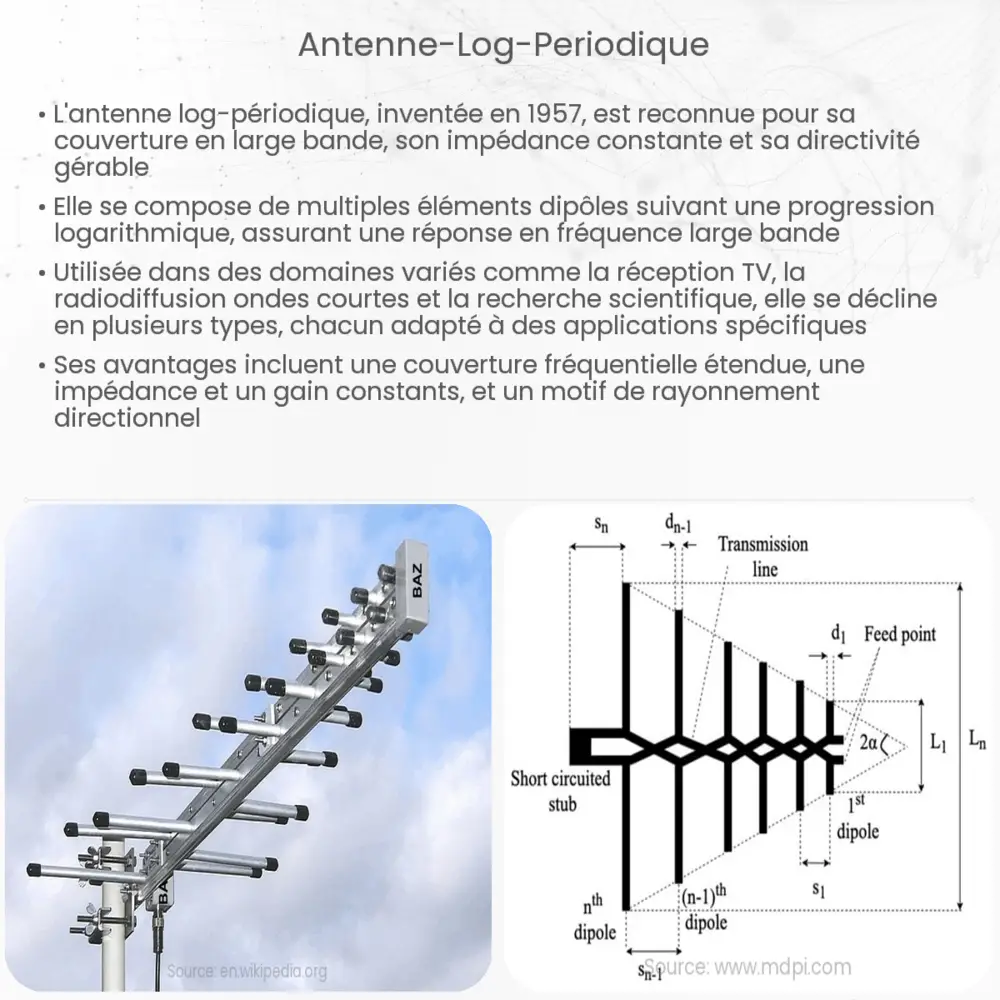

La conception de l’antenne log-périodique est basée sur un arrangement de dipôles de différentes tailles, alignés le long d’un support central. Chaque dipôle est proportionnellement plus petit que celui le précédant, suivant une échelle logarithmique. Cette configuration permet à l’antenne de recevoir et de transmettre des signaux sur une large plage de fréquences.
Le fonctionnement de l’antenne log-périodique repose sur le principe de la «résonance active». À une fréquence donnée, seuls certains dipôles de l’antenne sont en résonance, ce qui permet de maintenir une réponse en fréquence uniforme sur toute la bande de fréquences de l’antenne. Cette caractéristique rend la LPDA particulièrement adaptée aux applications nécessitant une couverture de fréquences étendue sans ajustement manuel.
Avantages et Applications
- Large Bande Passante: L’un des principaux avantages de l’antenne log-périodique est sa capacité à couvrir une large bande passante. Cela la rend idéale pour les applications de diffusion et de communication qui nécessitent une réception sur de multiples fréquences.
- Directivité: Les antennes LPDA offrent une bonne directivité, ce qui signifie qu’elles peuvent être orientées pour maximiser la réception ou la transmission dans une direction particulière.
- Polyvalence: De par sa conception, l’antenne log-périodique peut être utilisée dans diverses applications, y compris la télévision terrestre, la radio FM, les communications d’urgence, et même dans certains systèmes de radar.
En somme, l’antenne log-périodique se distingue par sa flexibilité et son efficacité sur une vaste étendue de fréquences. Dans la seconde partie, nous explorerons plus en détail les aspects techniques de la LPDA, y compris ses paramètres de conception et ses applications spécifiques.
Paramètres de Conception et Caractéristiques Techniques
Les performances d’une antenne log-périodique dépendent grandement de ses paramètres de conception. Parmi ces paramètres, les plus critiques sont le rapport de longueur et l’angle d’ouverture des dipôles. Le rapport de longueur entre les dipôles consécutifs est constant et suit une progression logarithmique. Cela assure que chaque élément de l’antenne est actif sur une fraction spécifique de la bande passante totale. De même, l’angle d’ouverture entre les dipôles influence la directivité et le gain de l’antenne.
En termes de caractéristiques techniques, une LPDA présente généralement un gain élevé, ce qui la rend efficace pour capter des signaux faibles. La bande passante de ces antennes peut s’étendre de quelques pourcents à une octave, voire plus, ce qui est nettement supérieur à celui des antennes traditionnelles.
Applications Spécifiques de l’Antenne Log-Périodique
- Communication d’Urgence: Les antennes LPDA sont souvent utilisées dans les systèmes de communication d’urgence car elles peuvent être rapidement déployées et adaptées à différentes fréquences sans ajustement manuel.
- Radar et Surveillance: Dans les systèmes de radar, l’antenne log-périodique offre la capacité de fonctionner sur différentes fréquences, ce qui est crucial pour la surveillance aérienne et maritime.
- Recherche et Développement: Dans le domaine scientifique, ces antennes sont utilisées pour la recherche en radioastronomie et pour le suivi de satellites, grâce à leur large bande passante et leur directivité élevée.
Conclusion
En conclusion, l’antenne log-périodique se distingue par sa polyvalence, sa large bande passante et sa capacité à maintenir une performance constante sur une vaste gamme de fréquences. Sa conception unique basée sur un agencement de dipôles en progression logarithmique lui permet de répondre efficacement aux exigences de diverses applications, allant de la diffusion de masse à la communication d’urgence et à la surveillance. Sa facilité d’adaptation et sa fiabilité en font une solution privilégiée dans de nombreux domaines des télécommunications et de la radiodiffusion. Ainsi, l’antenne log-périodique reste un élément clé dans le paysage technologique moderne, offrant une flexibilité et une efficacité inégalées dans la réception et la transmission des signaux sur un large éventail de fréquences.
