Amplificateurs opérationnels (Op-Amps)

Découvrez les amplificateurs opérationnels : leurs principes, caractéristiques, configurations et applications dans l’électronique analogique.

Introduction aux Amplificateurs Opérationnels

Les amplificateurs opérationnels, communément appelés Op-Amps, sont des composants essentiels dans le monde de l’électronique analogique. Ces dispositifs polyvalents sont utilisés dans une multitude d’applications, allant des filtres audio aux circuits de commande. Dans cette première partie, nous explorerons les principes de base et les caractéristiques fondamentales des amplificateurs opérationnels.

Principes de Base

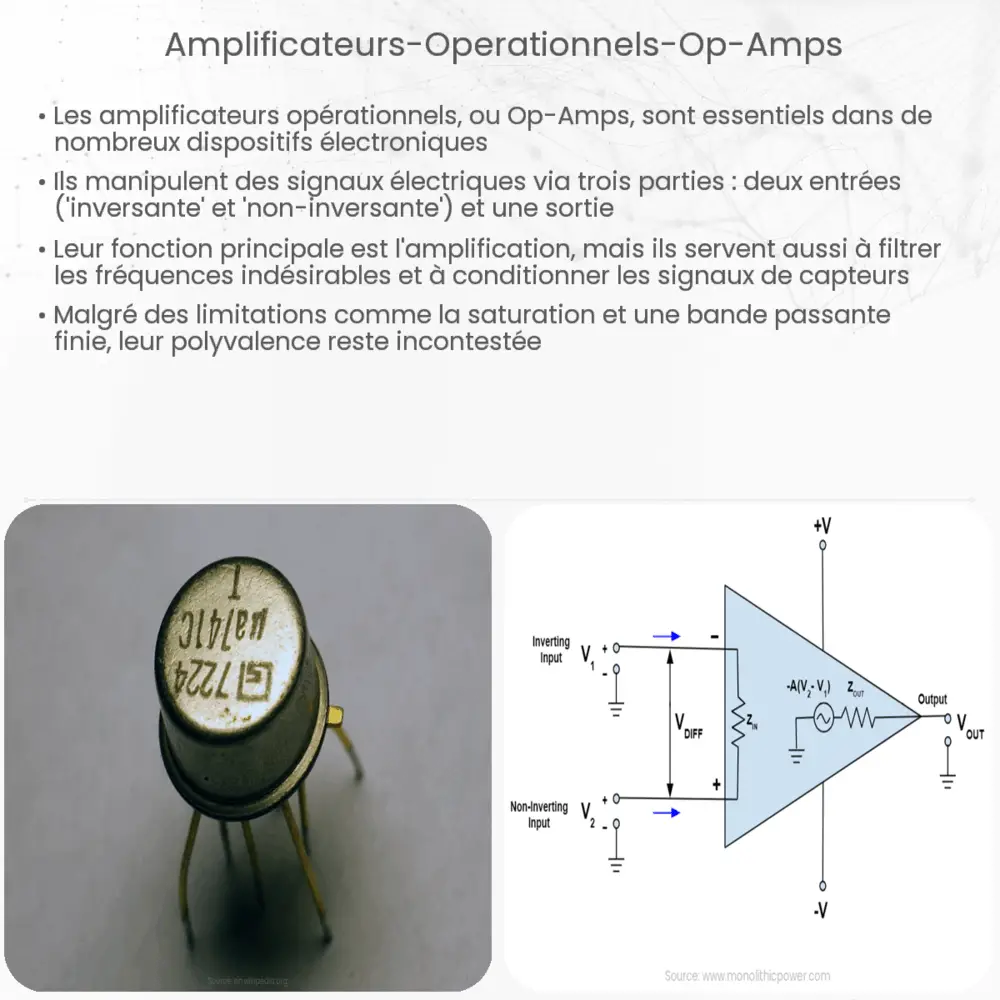

Un amplificateur opérationnel est essentiellement un amplificateur de tension avec une très haute amplification. Il est constitué de plusieurs transistors, résistances et parfois de condensateurs, intégrés dans un seul circuit. Les op-amps ont deux entrées, appelées entrée non-inverseuse (+) et entrée inverseuse (-), et une sortie. La tension de sortie est proportionnelle à la différence de tension entre ces deux entrées.

Caractéristiques Clés

Les amplificateurs opérationnels sont caractérisés par plusieurs paramètres importants:

• Gain en Boucle Ouverte: C’est le gain de l’amplificateur lorsque la sortie n’est pas connectée à l’une des entrées. Il est généralement très élevé, souvent de l’ordre de 10⁵ à 10⁷.
• Impédance d’Entrée: L’impédance d’entrée d’un op-amp est généralement très élevée, ce qui signifie qu’il ne charge presque pas le circuit auquel il est connecté.
• Impédance de Sortie: À l’inverse, l’impédance de sortie est très faible, permettant de piloter des charges avec une efficacité élevée.

Applications Typiques

Les amplificateurs opérationnels sont utilisés dans une variété d’applications, telles que :

• Amplificateurs de Tension: Ils peuvent augmenter la tension d’un signal d’entrée.
• Filtres: Les op-amps sont utilisés dans les filtres pour traiter des signaux en fonction de leur fréquence.
• Comparateurs: Ils comparent deux tensions d’entrée et délivrent une sortie en fonction de la comparaison.

Cette introduction met en lumière les fonctions de base et les applications des amplificateurs opérationnels. Dans la suite, nous aborderons les configurations spécifiques et les exemples de circuits utilisant des op-amps.

Configurations et Circuits Typiques

Les amplificateurs opérationnels peuvent être configurés de différentes manières pour réaliser des fonctions spécifiques. Voici quelques configurations courantes :

• Amplificateur Inverseur: Dans cette configuration, le signal d’entrée est appliqué à l’entrée inverseuse, tandis que l’entrée non-inverseuse est connectée à la masse. Le gain est déterminé par le rapport des résistances dans le circuit.
• Amplificateur Non-Inverseur: Ici, le signal d’entrée est appliqué à l’entrée non-inverseuse, et l’entrée inverseuse est connectée à la sortie via une résistance. Ce montage offre un gain positif.
• Follower de Tension (Buffer): C’est un circuit où l’entrée non-inverseuse reçoit le signal et l’entrée inverseuse est connectée directement à la sortie. Ce montage ne modifie pas la tension du signal, mais fournit un courant plus important.

Exemples de Circuits

En plus de ces configurations de base, les amplificateurs opérationnels sont souvent utilisés dans des circuits plus complexes, tels que :

• Oscillateurs: Les op-amps peuvent générer des signaux périodiques, comme des signaux sinusoïdaux ou carrés, en formant des circuits oscillateurs.
• Filtres Actifs: En combinant des op-amps avec des condensateurs et des résistances, il est possible de créer des filtres actifs pour des applications audio ou de traitement du signal.
• Régulateurs de Tension: Les op-amps sont également utilisés dans les circuits de régulation de tension pour stabiliser les sorties des alimentations.

Conclusion

Les amplificateurs opérationnels sont des composants extrêmement flexibles et puissants dans le domaine de l’électronique analogique. Leur capacité à être configurés de multiples manières leur permet de s’adapter à une large gamme d’applications, des simples amplificateurs de tension aux systèmes de traitement de signal complexes. Que ce soit dans l’industrie, la recherche, ou même pour des applications domestiques, les op-amps jouent un rôle clé en raison de leur polyvalence, leur haute performance, et leur facilité d’intégration. Cette polyvalence fait des amplificateurs opérationnels un sujet d’étude essentiel pour tout passionné ou professionnel de l’électronique.
