Introduction aux Amplificateurs de Tension Différentielle
Les amplificateurs de tension différentielle jouent un rôle crucial dans le domaine de l’électronique. Ces composants sont essentiels pour amplifier la différence de tension entre deux entrées tout en supprimant les tensions communes aux deux entrées. Cet article vise à explorer le fonctionnement, les applications et les caractéristiques clés des amplificateurs de tension différentielle.
Principe de Fonctionnement

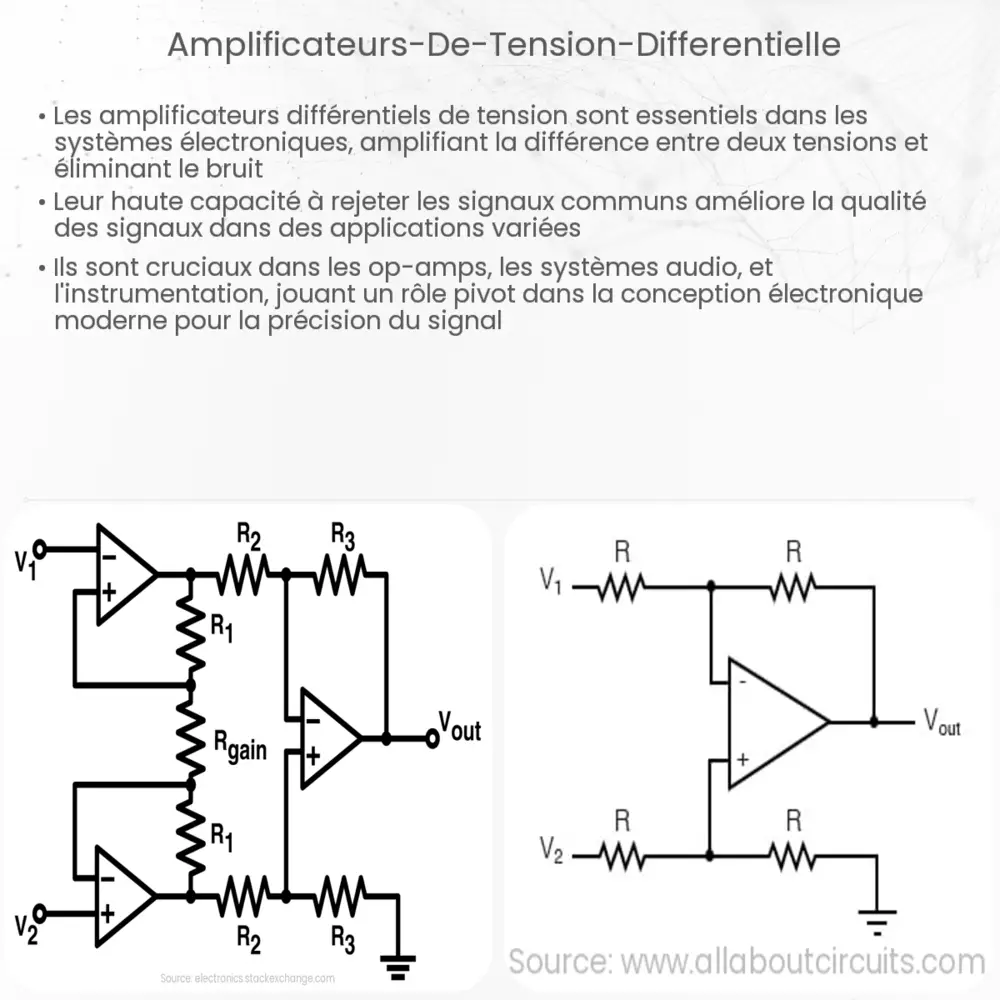

Un amplificateur de tension différentielle est conçu pour répondre à la différence entre deux signaux d’entrée. Il amplifie la différence de tension entre le terminal positif (non-inverseur) et le terminal négatif (inverseur). La formule de base de l’amplification différentielle est donnée par :
Vout = Ad * (V+ – V–)
Où Vout est la tension de sortie, Ad est le gain différentiel, V+ est la tension sur l’entrée non-inverseuse, et V– est la tension sur l’entrée inverseuse.
Applications
Les amplificateurs de tension différentielle sont largement utilisés dans diverses applications. Ils sont essentiels dans les systèmes de mesure de précision, comme les équipements médicaux et les instruments de laboratoire, où ils permettent d’isoler et d’amplifier les signaux faibles. De plus, ils trouvent leur utilité dans les systèmes audio pour améliorer la qualité du son en éliminant les bruits indésirables.
Caractéristiques Importantes
- Rejet de Mode Commun (CMRR) : Un amplificateur différentiel de haute qualité doit avoir un CMRR élevé, ce qui signifie qu’il peut efficacement ignorer les signaux présents simultanément sur les deux entrées.
- Bande Passante : La bande passante indique la gamme de fréquences sur laquelle l’amplificateur peut opérer efficacement sans distorsion significative du signal.
- Impédance d’Entrée : Une impédance d’entrée élevée est préférable pour minimiser le chargement du signal d’entrée.
Ces caractéristiques déterminent l’efficacité et la fiabilité de l’amplificateur dans différentes applications.
Choisir le Bon Amplificateur de Tension Différentielle
Le choix d’un amplificateur de tension différentielle adapté dépend fortement de l’application spécifique. Pour des applications exigeant une haute précision, comme les équipements médicaux, il est essentiel de choisir un amplificateur avec un CMRR élevé et une faible distorsion. En revanche, pour des applications moins critiques, comme certains systèmes audio, un amplificateur avec des spécifications plus modestes peut suffire.
Considérations de Conception et d’Intégration
L’intégration d’un amplificateur de tension différentielle dans un circuit nécessite une attention particulière à plusieurs facteurs. L’alimentation de l’amplificateur doit être stable et propre pour éviter l’introduction de bruits dans le signal. De plus, le routage des pistes de circuit imprimé et le placement des composants doivent être effectués avec soin pour minimiser les interférences et la diaphonie entre les signaux.
Limitations et Défis
Malgré leurs nombreux avantages, les amplificateurs de tension différentielle ont certaines limitations. Par exemple, ils peuvent être sensibles à la température et aux variations de l’alimentation électrique, ce qui peut affecter leur performance. De plus, leur précision peut être limitée par des facteurs tels que le bruit thermique et les erreurs de décalage de tension.
Conclusion
En conclusion, les amplificateurs de tension différentielle sont des composants indispensables dans de nombreux domaines de l’électronique. Leur capacité à amplifier des différences de tensions spécifiques tout en rejetant les tensions communes les rend particulièrement utiles dans des applications exigeant une grande précision et une haute fidélité de signal. Lors de la sélection et de l’intégration de ces amplificateurs, il est crucial de tenir compte de leurs caractéristiques telles que le CMRR, la bande passante et l’impédance d’entrée, ainsi que des défis et limitations inhérents à leur utilisation. Avec la bonne approche et une compréhension approfondie, les amplificateurs de tension différentielle peuvent grandement améliorer la performance des systèmes électroniques dans lesquels ils sont intégrés.
