Analógía Hidráulica y el Voltímetro: Una Herramienta Educativa para Entender Circuitos Eléctricos
La analógía hidráulica, también conocida como la analogía eléctrico-fluida, es una herramienta pedagógica valiosa que compara los sistemas hidráulicos con los eléctricos. Esta analogía es particularmente útil para enseñar y facilitar la comprensión de cómo funcionan los circuitos eléctricos, así como en la resolución de problemas de transferencia de calor.
El Voltaje y la Presión en la Analogía Hidráulica

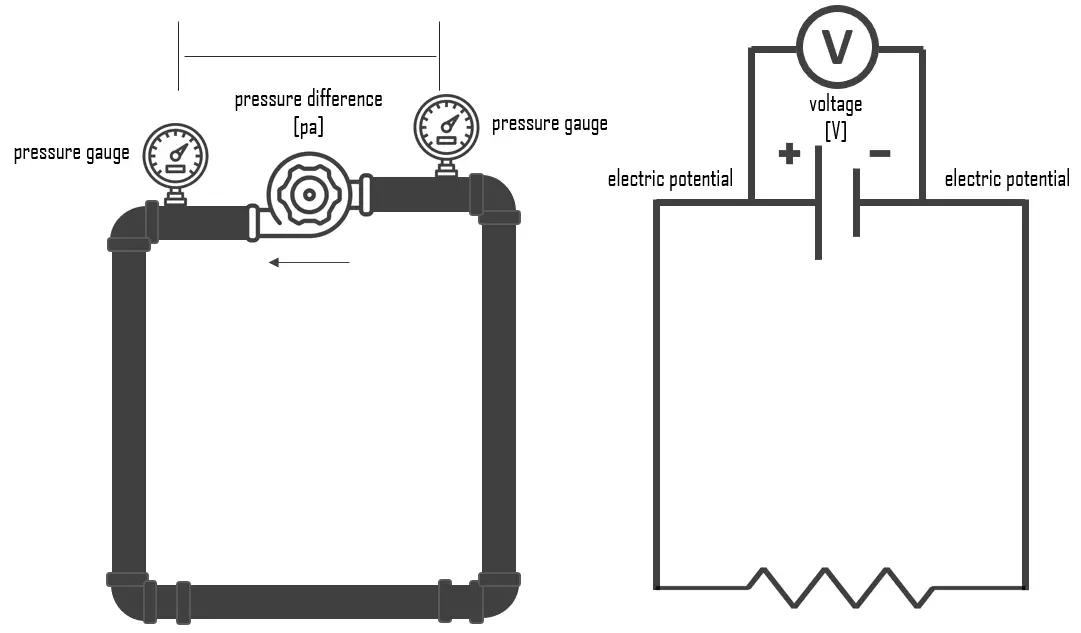

En esta analogía, el voltaje se compara con la diferencia de presión que impulsa el agua a través de una manguera. El voltaje, medido en voltios (V), es equivalente a la medición de la diferencia de presión en un sistema hidráulico. Esta comparación asume que el agua fluye horizontalmente, permitiendo ignorar la fuerza de gravedad.
Corriente Eléctrica y su Representación Hidráulica
La corriente eléctrica, que es invisible y cuyos procesos son a menudo difíciles de demostrar, se representa mediante equivalentes hidráulicos en esta analogía. Componentes electrónicos como resistencias, capacitores e inductores encuentran su paralelismo en elementos como tuberías, tanques de almacenamiento y restricciones en el flujo, respectivamente.
Ley de Ohm y la Ecuación de Hagen-Poiseuille
La relación entre voltaje y corriente en dispositivos óhmicos, como las resistencias, se define mediante la Ley de Ohm. Esta ley es análoga a la ecuación de Hagen-Poiseuille en hidráulica, donde ambas son modelos lineales que relacionan flujo y potencial en sus respectivos sistemas. La Ley de Ohm se expresa como \( V = IR \), donde \( V \) es el voltaje, \( I \) la corriente y \( R \) la resistencia.
Historia y Origen de los Términos Eléctricos
Originalmente, la electricidad (así como el calor) se entendía como un tipo de fluido. Los nombres de ciertas cantidades eléctricas, como la corriente, derivan de sus equivalentes hidráulicos. Esta perspectiva histórica ayuda a comprender mejor la evolución de los conceptos eléctricos y su enseñanza.
Conclusión
La analogía hidráulica ofrece una manera intuitiva y efectiva de visualizar y entender los conceptos eléctricos complejos. Al comparar elementos como el voltaje y la corriente con la presión y el flujo de agua, se facilita el aprendizaje y la comprensión de los circuitos eléctricos, especialmente para aquellos que se inician en el estudio de la electricidad y la electrónica.
