Descubre el funcionamiento, usos y diseño de los triplicadores de voltaje, una herramienta crucial en la electrónica moderna.

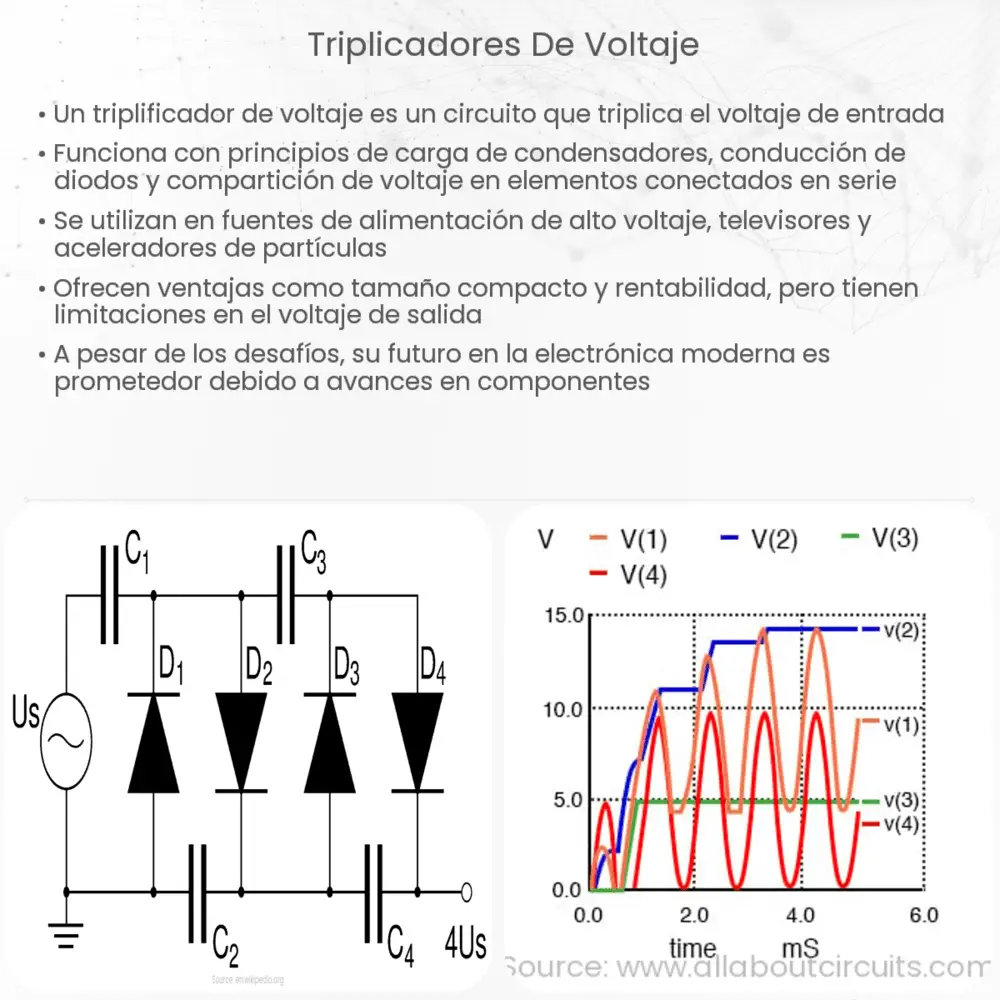

Introducción a los triplicadores de voltaje
Los triplicadores de voltaje son circuitos electrónicos especializados diseñados para aumentar el voltaje de entrada en un factor de tres. Este aumento de voltaje se logra a través de una combinación precisa de componentes como diodos y condensadores. Veamos con más detalle cómo funcionan estos ingeniosos dispositivos.
Funcionamiento de los triplicadores de voltaje
El funcionamiento básico de los triplicadores de voltaje se basa en el principio de la rectificación, es decir, la transformación de una corriente alterna (AC) en corriente continua (DC). En el caso de los triplicadores, este proceso de rectificación se lleva a cabo en etapas sucesivas, lo que permite triplicar el voltaje inicial.
-
Primera etapa: En esta etapa, el condensador se carga hasta el voltaje de pico de la corriente alterna.
-
Segunda etapa: Durante el semiciclo negativo, el diodo permite que el condensador se descargue, agregando su voltaje al voltaje de entrada.
-
Tercera etapa: El segundo diodo permite que el voltaje se acumule en el segundo condensador, duplicando el voltaje inicial.
-
Cuarta etapa: El proceso se repite una vez más, esta vez con un tercer diodo y un tercer condensador, para finalmente triplicar el voltaje inicial.
Usos de los triplicadores de voltaje
Los triplicadores de voltaje se utilizan en una variedad de aplicaciones donde se requiere un voltaje más alto del que puede proporcionar la fuente de alimentación original. Algunos de los usos más comunes incluyen:
-
Alimentación de dispositivos electrónicos: Los triplicadores de voltaje a menudo se utilizan en dispositivos electrónicos que necesitan una alimentación de voltaje más alta, como algunos tipos de televisores y radios.
-
Fuentes de alta tensión: En ciertas áreas de investigación y desarrollo, los triplicadores de voltaje pueden ser útiles para generar voltajes muy altos.
Consideraciones de diseño para los triplicadores de voltaje
El diseño de un triplicador de voltaje debe tener en cuenta varios factores. Entre ellos, la capacidad de los condensadores y los diodos debe ser adecuada para manejar el voltaje y la corriente deseados. Además, la frecuencia de la fuente de alimentación alterna también puede influir en la efectividad del triplicador de voltaje.
-
Condensadores: Deben tener suficiente capacidad para almacenar la carga necesaria para el aumento del voltaje. Además, su capacidad de soportar altas tensiones es crucial para el correcto funcionamiento del triplicador de voltaje.
-
Diodos: Deben tener un voltaje de ruptura mayor al voltaje pico de la fuente de alimentación para evitar que se dañen y puedan conducir la corriente en la dirección correcta.
-
Frecuencia de la fuente AC: La eficacia de un triplicador de voltaje puede variar según la frecuencia de la fuente de alimentación AC. Por lo general, funcionan mejor con fuentes de alta frecuencia.
Conclusión
En resumen, los triplicadores de voltaje son herramientas extremadamente útiles en electrónica, permitiendo multiplicar por tres la tensión de una fuente de alimentación de corriente alterna. Sin embargo, su diseño y uso requieren un entendimiento cuidadoso de los principios de la rectificación, así como la elección correcta de los componentes para manejar adecuadamente los niveles de voltaje y corriente deseados.
Ya sea en la alimentación de dispositivos electrónicos o en la generación de fuentes de alta tensión, los triplicadores de voltaje juegan un papel crucial en el avance de la tecnología electrónica. Su comprensión y dominio son habilidades fundamentales para cualquier ingeniero o aficionado en este campo.
