Introducción al Transistor de Unión Bipolar
El Transistor de Unión Bipolar (BJT por sus siglas en inglés: Bipolar Junction Transistor) es un dispositivo semicondutor que se utiliza comúnmente en electrónica tanto para la amplificación de señales como para la conmutación. Fue inventado por los científicos John Bardeen, Walter Brattain y William Shockley en los laboratorios Bell en 1947, un logro que les valió el Premio Nobel de Física en 1956.

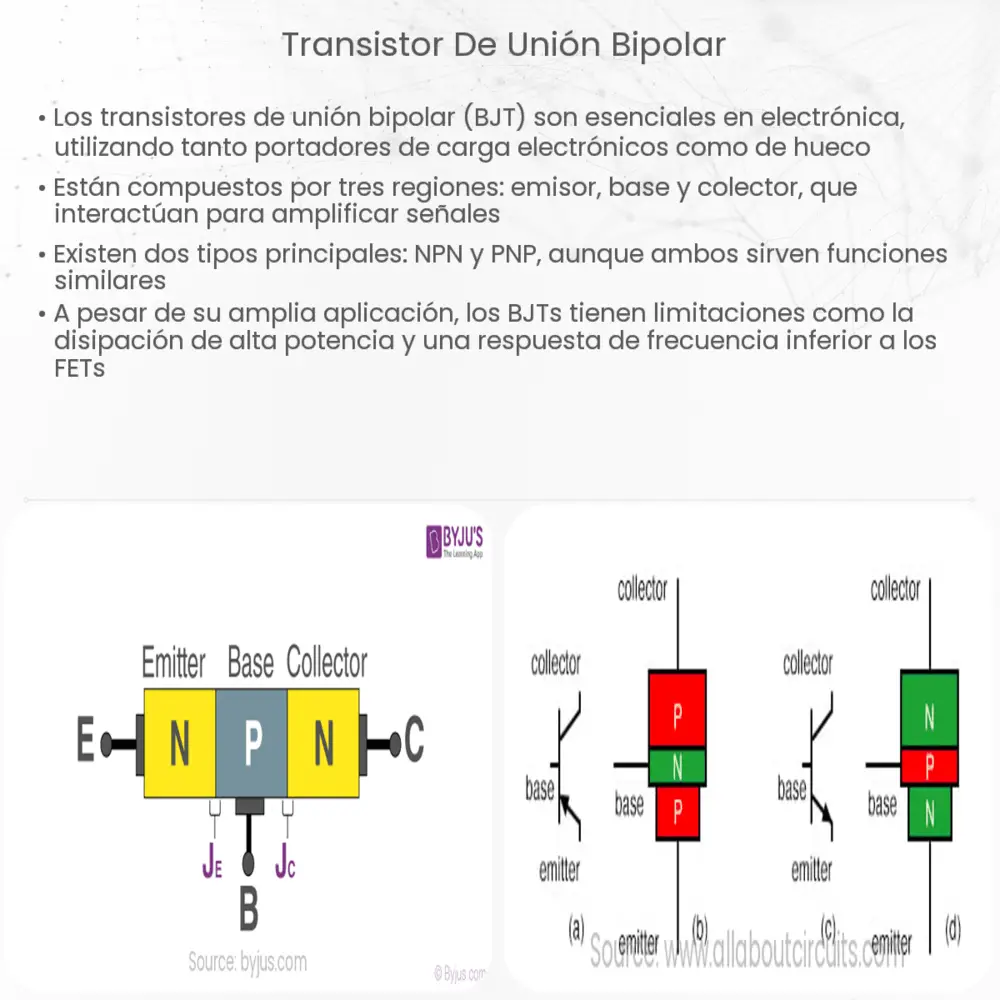

Estructura del Transistor de Unión Bipolar
El BJT consta de tres capas semicondutoras: la capa del emisor, la base y el colector. Las capas del emisor y del colector son del mismo tipo de dopaje, mientras que la capa de la base es del tipo opuesto, formando una estructura tipo «n-p-n» o «p-n-p».
- El emisor está altamente dopado y emite portadores de carga hacia la base.
- La base es delgada y ligeramente dopada. Es a través de esta capa que los portadores de carga se difunden desde el emisor.
- El colector es moderadamente dopado y recolecta los portadores de carga que han cruzado la base.
Funcionamiento del Transistor de Unión Bipolar
En el funcionamiento normal de un BJT, la unión base-emisor está polarizada directamente y la unión base-colector está polarizada inversamente. Los portadores de carga mayoritarios en el emisor son repelidos hacia la base debido a la tensión de polarización directa. Una vez en la base, estos portadores de carga difunden a través de ella y son recogidos por el colector. La corriente en un BJT está controlada por la tensión de la base-emisor y la cantidad de portadores de carga inyectados desde el emisor.
Tipos de Transistores de Unión Bipolar
Existen dos tipos principales de transistores de unión bipolar: el BJT de tipo n-p-n y el BJT de tipo p-n-p. El funcionamiento de ambos tipos es similar, pero los portadores de carga y las polaridades son opuestos. En un BJT n-p-n, los portadores de carga mayoritarios son electrones, mientras que en un BJT p-n-p, los portadores de carga mayoritarios son los huecos.
Aplicaciones de los Transistores de Unión Bipolar
Los transistores de unión bipolar son componentes cruciales en una amplia gama de aplicaciones electrónicas, desde circuitos simples hasta computadoras avanzadas.
- En amplificadores, los BJT se utilizan para aumentar la potencia de una señal. Se pueden encontrar en radios, televisores, y otros dispositivos de audio.
- En circuitos de conmutación, los BJT se utilizan como interruptores electrónicos. Son vitales en dispositivos digitales y lógicos, como los microprocesadores.
- En osciladores, los BJT permiten generar señales de frecuencia precisa, como en los relojes de los ordenadores.
- Los BJT también se utilizan en reguladores de voltaje, convertidores de analógico a digital, y más.
Ventajas y Desventajas de los Transistores de Unión Bipolar
Los BJT, como todos los componentes electrónicos, tienen sus ventajas y desventajas.
- Las ventajas de los BJT incluyen su capacidad para amplificar señales con muy poco ruido, su rendimiento estable a temperaturas extremas, y su fiabilidad y longevidad.
- Entre las desventajas de los BJT se encuentran su susceptibilidad a daños por sobrecorriente y su tamaño relativamente grande en comparación con otros tipos de transistores, como los de efecto de campo (FET).
Conclusión
En resumen, el transistor de unión bipolar es una piedra angular de la electrónica moderna. Su diseño y funcionamiento básicos permiten una amplia gama de aplicaciones, desde la amplificación de señales hasta la conmutación. A pesar de algunas desventajas, como la susceptibilidad a daños por sobrecorriente y un tamaño mayor que otros transistores, su fiabilidad, rendimiento estable y capacidad para amplificar señales con poco ruido hacen que los BJT sigan siendo componentes electrónicos valiosos y ampliamente utilizados.
