Explora el Transistor de Alta Movilidad de Electrones (HEMT), su funcionamiento, aplicaciones, diseño y desafíos en la tecnología moderna.
Introducción al Transistor de Alta Movilidad de Electrones (HEMT)
El Transistor de Alta Movilidad de Electrones, también conocido por sus siglas en inglés como HEMT (High Electron Mobility Transistor), es un tipo de transistor de efecto de campo (FET) que utiliza una estructura de banda de energía para optimizar la alta movilidad de los electrones. Es un componente crucial en la electrónica moderna, utilizado en amplificadores de bajo ruido y en dispositivos de alta frecuencia y potencia.
Funcionamiento del Transistor HEMT
Los HEMTs aprovechan un fenómeno físico conocido como la heteroestructura, en la que se forman dos materiales semiconductores diferentes, cada uno con una banda de energía distinta. En esta heteroestructura, los electrones pueden moverse con una resistencia mínima, lo que resulta en una alta movilidad de electrones. Este fenómeno permite a los HEMTs tener una velocidad de transmisión superior en comparación con otros transistores FET.
- En un HEMT, la capa activa que transporta la corriente está separada de la capa que controla la corriente. Esto minimiza la dispersión y maximiza la movilidad de los electrones.
- Los HEMTs pueden funcionar a frecuencias muy altas, lo que los hace ideales para aplicaciones de banda ancha y alta frecuencia.
Aplicaciones del Transistor HEMT
Los transistores HEMT son de gran importancia en la industria de la electrónica debido a sus características únicas de alta velocidad y baja dispersión. Algunas de las aplicaciones más comunes de estos transistores son:
- Telecomunicaciones: Los HEMTs son ampliamente utilizados en amplificadores de bajo ruido en estaciones base de telefonía móvil, enlaces de comunicación por satélite y otras aplicaciones que requieren transmisión de alta frecuencia.
- Radares: Dada su capacidad para funcionar en altas frecuencias, los transistores HEMT se utilizan en sistemas de radar para la detección y seguimiento de objetos.
Estas aplicaciones demuestran la importancia de los transistores HEMT en la tecnología moderna. En la siguiente sección, exploraremos más a fondo la estructura y el diseño de estos transistores.

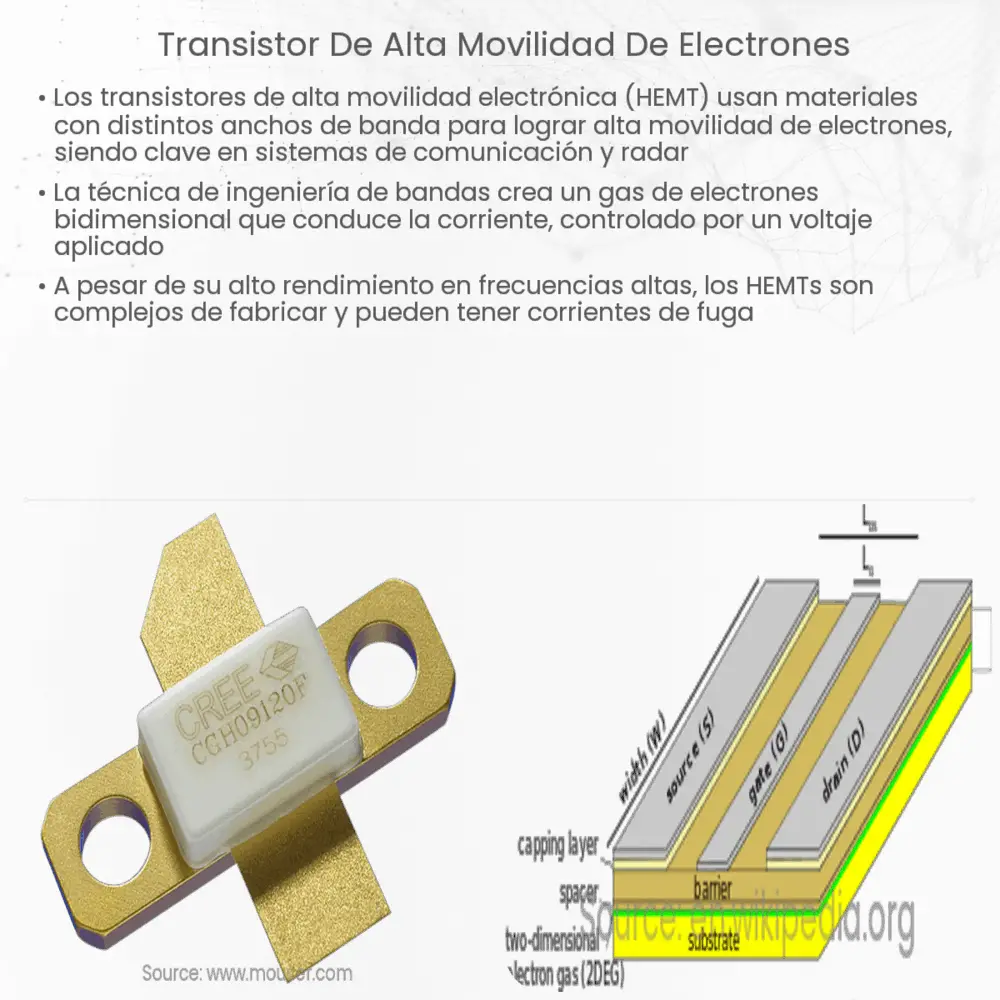

Estructura y diseño del Transistor HEMT
El diseño de un HEMT consiste en dos capas de semiconductores con diferentes propiedades. La primera capa, llamada la capa del donante, es más gruesa y de un material de banda de energía más baja. La segunda capa es más delgada y está hecha de un material de banda de energía más alta. La interfaz entre estas dos capas forma un canal estrecho donde los electrones pueden moverse rápidamente, permitiendo que el HEMT alcance velocidades de operación superiores a las de los FETs convencionales.
- El uso de diferentes materiales para las capas de donante y activa permite la formación de una barrera de energía que limita la dispersión de los electrones.
- Los materiales comúnmente utilizados para los HEMTs incluyen el arseniuro de galio (GaAs) y el nitruro de galio (GaN). Estos materiales tienen excelentes propiedades semiconductoras, incluyendo alta movilidad de electrones y alta resistencia a la temperatura.
Desafíos y consideraciones de diseño
A pesar de sus muchas ventajas, el diseño y fabricación de HEMTs también presenta algunos desafíos. Estos incluyen la necesidad de técnicas de fabricación precisas y costosas, así como la gestión del calor durante la operación a alta potencia.
- Fabricación: La fabricación de HEMTs requiere técnicas precisas de deposición de materiales para formar la heteroestructura. Estas técnicas pueden ser costosas y requieren un control estricto para garantizar la calidad y el rendimiento del transistor.
- Gestión del calor: Los HEMTs pueden generar mucho calor durante la operación a alta potencia. Por lo tanto, es esencial un diseño cuidadoso para garantizar una disipación de calor adecuada y evitar el deterioro del rendimiento o la falla del dispositivo.
Conclusión
El Transistor de Alta Movilidad de Electrones o HEMT es una pieza crucial en la tecnología moderna de semiconductores. Con su alta movilidad de electrones y su capacidad para operar a altas frecuencias, ha encontrado un lugar en una amplia gama de aplicaciones, desde telecomunicaciones hasta radar. Aunque su diseño y fabricación pueden ser desafiantes, las ventajas que ofrecen los HEMTs son innegables y seguirán siendo un área importante de investigación y desarrollo en el futuro de la electrónica.
