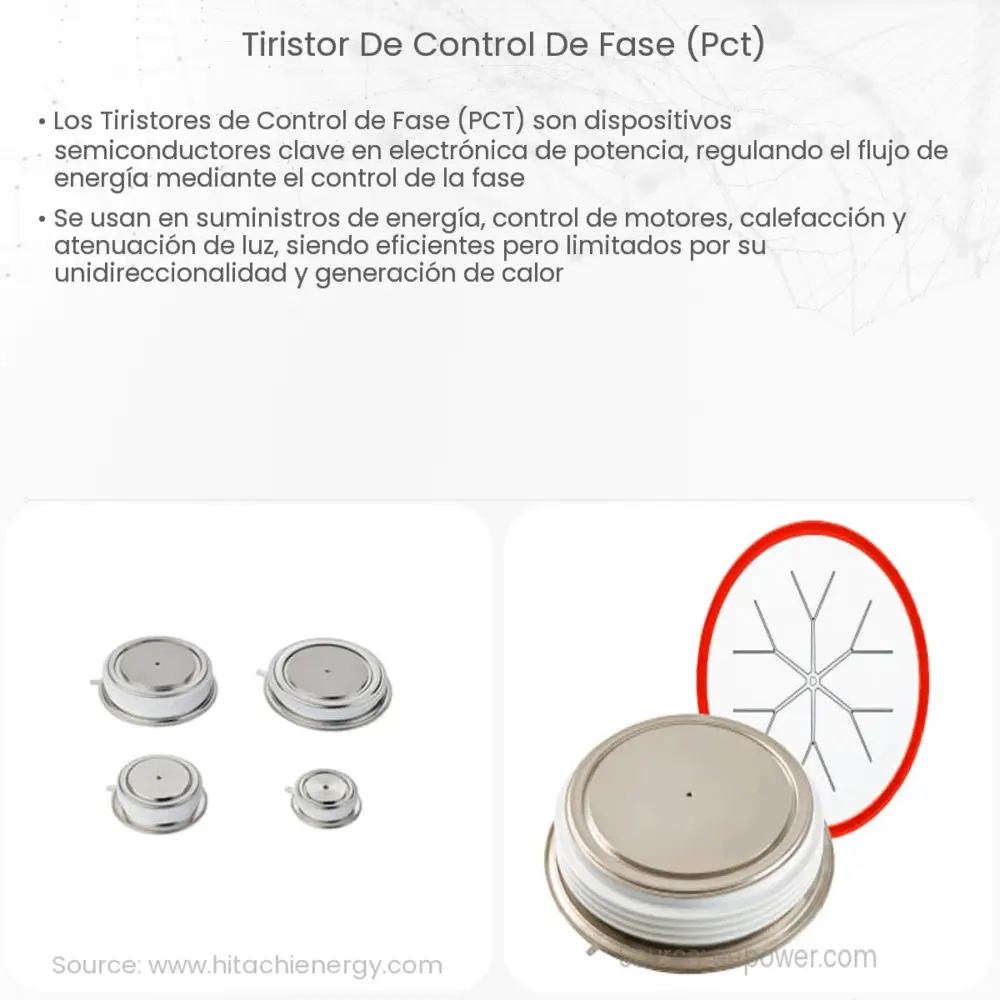

Introducción al Tiristor de Control de Fase (PCT)
El Tiristor de Control de Fase (PCT, por sus siglas en inglés), también conocido como SCR (Silicon Controlled Rectifier), es un dispositivo semiconductor de cuatro capas, tres terminales y unión PNPN, que se utiliza para controlar la cantidad de energía eléctrica que se suministra a un dispositivo.
Operación de un PCT
El PCT tiene tres terminales: ánodo, cátodo y puerta. En un estado normal o bloqueo hacia adelante, el tiristor actúa como un interruptor abierto y no permite que la corriente fluya a través de él. Sin embargo, cuando se aplica una pequeña corriente a la terminal de la puerta, el tiristor se activa y permite que la corriente fluya a través de él.
Lo interesante de los PCT es que una vez que se activan, continúan permitiendo que la corriente fluya a través de ellos, incluso si se retira la corriente de la puerta. Esto los hace útiles para aplicaciones como convertidores de corriente continua (CC) a corriente alterna (CA) y controladores de velocidad de motor.
Aplicaciones del PCT
- Control de potencia: Uno de los usos más comunes del PCT es en la regulación de la potencia. Permite ajustar la cantidad de energía suministrada a un dispositivo, lo que es útil en una variedad de aplicaciones, desde electrodomésticos hasta sistemas de iluminación.
- Conversión de corriente: Los PCT también se utilizan en convertidores de corriente, que cambian la corriente de CC a CA y viceversa.
- Control de velocidad del motor: Al ajustar la cantidad de energía suministrada a un motor, los PCT pueden usarse para controlar la velocidad de los motores eléctricos.
Características clave del PCT
- Capacidad de manejo de alta potencia: Los PCT pueden manejar niveles de potencia mucho más altos que los transistores bipolares ordinarios.
- Robustez: Los PCT son conocidos por su durabilidad y resistencia al daño causado por altas temperaturas o corrientes de sobrecarga.
- Alto voltaje de bloqueo hacia adelante: En estado de bloqueo hacia adelante, los PCT pueden soportar altos voltajes sin conducir corriente.
Limitaciones y consideraciones del PCT
A pesar de las múltiples ventajas y aplicaciones de los PCT, estos dispositivos también tienen algunas limitaciones que deben considerarse en su diseño y uso:
- Disparo accidental: Los PCT pueden ser disparados accidentalmente por transitorios de tensión, lo que podría causar daños en el circuito.
- Dificultad para apagar: Una vez que un PCT ha sido disparado, no se puede apagar simplemente removiendo la corriente de la puerta. En lugar de eso, la corriente a través del tiristor debe caer por debajo del nivel de retención.
- Disipación de calor: Como todos los dispositivos de potencia, los PCT generan calor cuando están en funcionamiento, lo que requiere consideraciones de gestión térmica.
Tipos comunes de PCT
Existen varios tipos de tiristores de control de fase, cada uno con sus propias características y aplicaciones específicas. Algunos de los más comunes incluyen:
- Tiristores de conmutación rápida: Estos tiristores están diseñados para conmutar rápidamente entre el estado de conducción y el estado de bloqueo.
- Tiristores de conmutación lenta: Estos tiristores son ideales para aplicaciones en las que la conmutación rápida no es necesaria.
- Triac: Este es un tipo de tiristor que puede conducir la corriente en ambas direcciones.
Conclusión
El Tiristor de Control de Fase (PCT) es un componente crítico en la electrónica de potencia, ofreciendo control preciso y robustez. Con su capacidad para regular el flujo de energía, encontrarás PCTs en una amplia gama de aplicaciones, desde controladores de velocidad de motores hasta sistemas de iluminación y convertidores de corriente.
Si bien existen algunas limitaciones y consideraciones importantes a tener en cuenta al trabajar con estos dispositivos, su versatilidad y resistencia hacen que los PCT sean una opción valiosa para muchos ingenieros y diseñadores de sistemas electrónicos. Como siempre, la elección del dispositivo adecuado dependerá de las necesidades específicas de la aplicación en cuestión.
