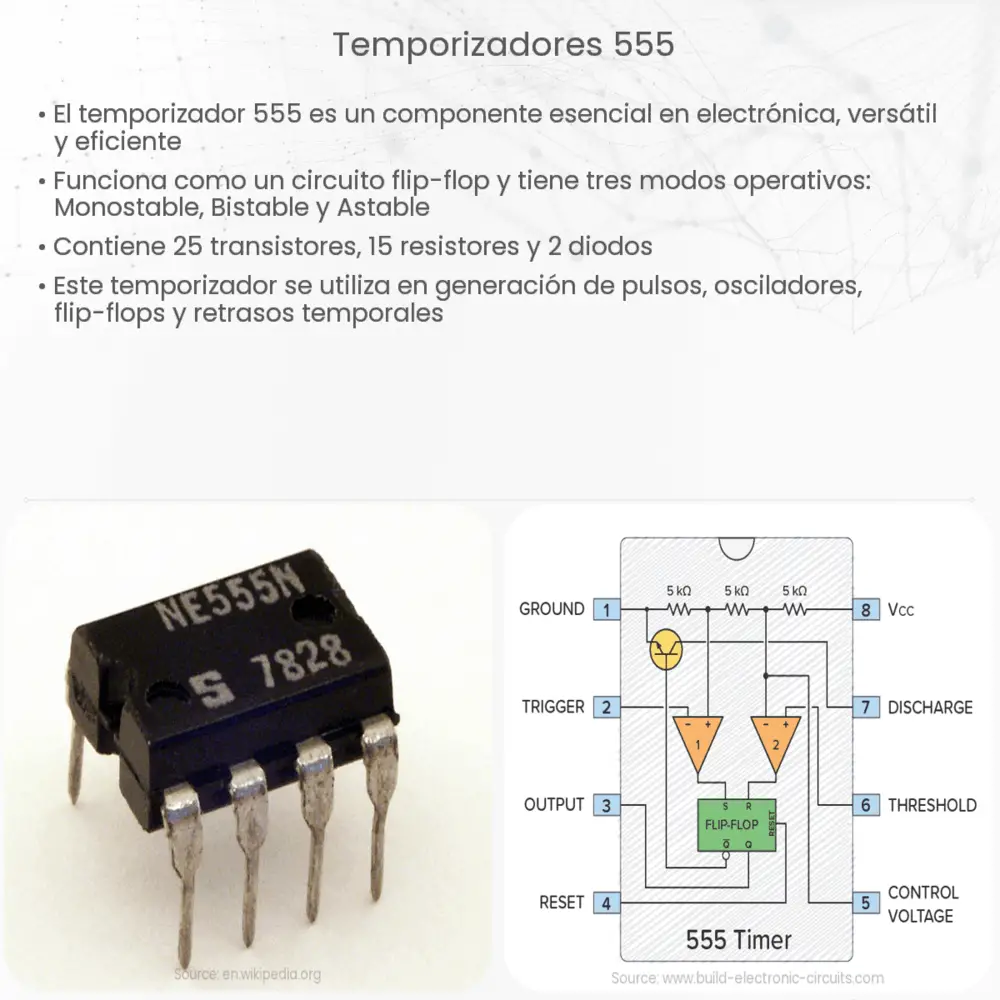

Introducción a los Temporizadores 555
El temporizador 555 es uno de los circuitos integrados más versátiles y populares que jamás se haya creado. Desde su invención en la década de 1970, ha encontrado aplicaciones en una multitud de proyectos electrónicos, desde simples timbres hasta sistemas de comunicación complejos. Su simplicidad, eficiencia y bajo costo lo han convertido en una herramienta esencial para cualquier entusiasta o profesional de la electrónica.
¿Qué es un Temporizador 555?
El temporizador 555 es un dispositivo semiconductor que se utiliza principalmente para generar pulsos de duración precisa. Se puede configurar en varios modos, como astable, monostable y bistable, lo que le permite realizar funciones como generador de pulsos, temporizador, modulador de ancho de pulso (PWM) y oscilador, entre otros.
Principales características del 555
- Tensión de alimentación: Funciona entre 4.5V y 15V, lo que permite su uso en una amplia gama de aplicaciones.
- Corriente de salida: Puede manejar hasta 200mA, suficiente para activar la mayoría de los dispositivos periféricos.
- Estabilidad de temperatura: El temporizador 555 es altamente estable, con fluctuaciones mínimas en sus tiempos de operación, incluso ante cambios de temperatura.
- Versatilidad: Debido a sus múltiples modos de operación, se puede utilizar en una variedad de aplicaciones.
Modos de operación del 555
- Astable: En este modo, el 555 actúa como un oscilador, generando una serie de pulsos a una frecuencia y ciclo de trabajo determinados. Es útil para crear generadores de tonos o luces intermitentes.
- Monostable: En la configuración monostable, el 555 actúa como un temporizador de un solo pulso. Una vez que se activa, genera un pulso de una duración preestablecida y luego se detiene.
- Bistable: Aquí, el 555 puede tener dos estados estables y actúa como un flip-flop. Puede ser usado para almacenar un bit de información o como un interruptor electrónico.
La versatilidad del temporizador 555 ha permitido que sea una pieza esencial en el mundo de la electrónica. Ya sea que esté buscando construir un simple reloj o diseñar un sistema de seguridad, es probable que encuentre una aplicación para este icónico circuito integrado.
Aplicaciones comunes del Temporizador 555
Gracias a su flexibilidad, el 555 se encuentra en una multitud de dispositivos y sistemas. Algunas aplicaciones populares incluyen:
- Generador de tonos: Desde simples timbres hasta complejos sintetizadores, el 555 puede generar una amplia variedad de sonidos.
- Luces intermitentes: Ya sea para señales de tráfico o decoraciones festivas, este circuito es ideal para crear patrones de parpadeo.
- Temporizadores de intervalo: Utilizado en dispositivos como cámaras de lapso de tiempo o sistemas de riego automático.
- Control de motor: A través de la modulación del ancho de pulso, el 555 puede controlar la velocidad de motores de corriente continua.
- Alarmas y sistemas de seguridad: Utilizado como sensor de tiempo o como generador de sirenas.
Variantes del 555
Con el paso del tiempo, el diseño original del 555 ha sido modificado y adaptado para satisfacer diferentes necesidades. Existen versiones como el 556, que es esencialmente dos temporizadores 555 en un solo paquete, y el 558, que contiene cuatro temporizadores en un chip. Además, también hay versiones de bajo consumo diseñadas específicamente para aplicaciones alimentadas por baterías.
Conclusión
El temporizador 555 ha resistido la prueba del tiempo, demostrando ser uno de los circuitos integrados más versátiles y valiosos en la electrónica. Su facilidad de uso, robustez y capacidad para adaptarse a diversas aplicaciones lo han convertido en una herramienta indispensable para ingenieros y aficionados por igual. Aunque la tecnología sigue avanzando y surgen nuevos componentes, el 555 sigue siendo un testimonio del ingenio humano y de la capacidad de crear herramientas duraderas y efectivas. Sin duda, continuará siendo una pieza esencial en el arsenal de cualquier entusiasta de la electrónica por muchos años más.
