Introducción al Sensor de Corriente de Bobina Rogowski
En el campo de la ingeniería eléctrica, existen numerosos tipos de sensores y dispositivos que se utilizan para medir y controlar diversas propiedades eléctricas. Uno de estos dispositivos es el sensor de corriente de bobina Rogowski, un dispositivo innovador que ha revolucionado el monitoreo de corriente eléctrica. Pero, ¿qué es realmente un sensor de corriente de bobina Rogowski y cómo funciona?
¿Qué es un Sensor de Corriente de Bobina Rogowski?
El sensor de corriente de bobina Rogowski, también conocido como ‘coil Rogowski’, es un dispositivo eléctrico utilizado para medir corriente alterna (AC) o corriente transitoria en conductores. Esta herramienta debe su nombre al físico alemán Walter Rogowski, quien desarrolló el principio fundamental en el que se basa.

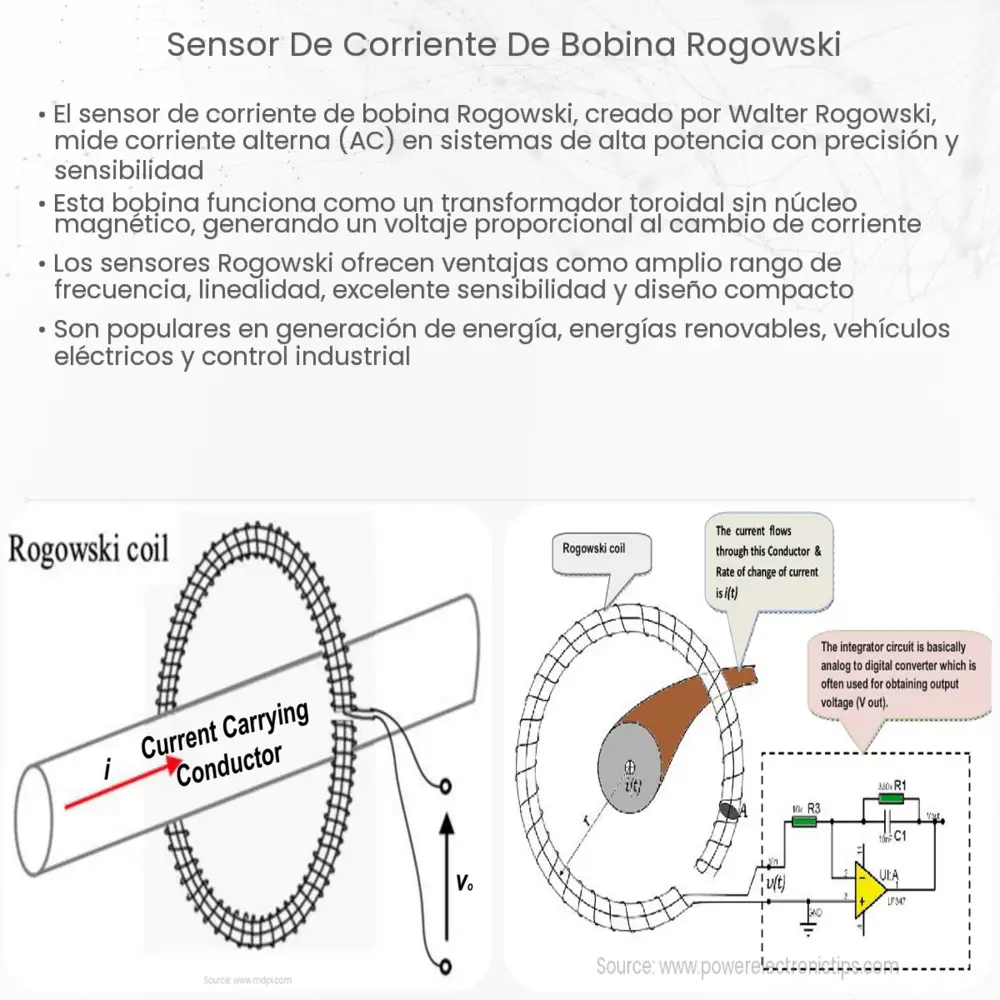

Funcionamiento de la Bobina Rogowski
Una bobina Rogowski es un sensor de corriente sin núcleo que se utiliza para medir corrientes eléctricas a través de un cable o bus de corriente. No es una bobina toroidal convencional, sino que se distingue por su bobinado helicoidal especial, que envuelve el conductor cuya corriente se va a medir.
- Principio de Funcionamiento: El principio de funcionamiento de una bobina Rogowski se basa en la ley de Faraday de la inducción electromagnética. Según esta ley, cuando una corriente alterna fluye a través del conductor que está en el interior de la bobina Rogowski, se induce una tensión electromotriz (FEM) en la bobina.
- Diseño y Estructura: La bobina Rogowski tiene una estructura de bobinado abierta. Esto significa que, a diferencia de las bobinas toroidales tradicionales que tienen un diseño cerrado, la bobina Rogowski tiene un extremo que no está conectado a la bobina.
- Características: Una característica clave de la bobina Rogowski es que no tiene un núcleo de hierro (o cualquier otro material magnético), lo que la hace inmune a la saturación de corriente. Esto permite que la bobina Rogowski pueda medir corrientes muy altas, limitadas solo por el tamaño físico de la bobina.
En resumen, el sensor de corriente de bobina Rogowski es una herramienta de medición de corriente altamente flexible, precisa y resistente a la saturación, lo que la hace extremadamente útil en diversas aplicaciones industriales y de investigación.
Aplicaciones del Sensor de Corriente de Bobina Rogowski
Debido a su flexibilidad y capacidad para medir corrientes altas sin saturación, la bobina Rogowski se ha convertido en un componente esencial en diversas aplicaciones, que incluyen:
- Industria de la energía: Los sensores de corriente de bobina Rogowski se utilizan para medir corrientes en transformadores, líneas de transmisión y sistemas de distribución.
- Electrónica de potencia: En este campo, se utilizan para medir corrientes de dispositivos semiconductores de potencia como inversores, convertidores y controladores de motor.
- Investigación y desarrollo: Se utilizan en laboratorios de investigación para estudiar fenómenos de corriente transitoria y comportamientos de carga y descarga en circuitos eléctricos.
Ventajas y Desventajas de los Sensores de Corriente de Bobina Rogowski
Al igual que cualquier dispositivo, los sensores de corriente de bobina Rogowski tienen sus pros y contras, que incluyen:
- Ventajas: Alta linealidad, ausencia de saturación, amplio rango dinámico, tamaño compacto y flexibilidad, y la capacidad de medir corrientes muy altas.
- Desventajas: Necesidad de un circuito electrónico para integrar la señal de salida (para convertirla en una señal proporcional a la corriente), y la precisión puede verse afectada por variaciones de temperatura y campo magnético externo.
Conclusión
En conclusión, el sensor de corriente de bobina Rogowski es un dispositivo invaluable en el campo de la ingeniería eléctrica. Su capacidad para medir con precisión corrientes altas en una variedad de aplicaciones lo ha convertido en una herramienta indispensable en la industria y la investigación. Sin embargo, al igual que cualquier dispositivo, también tiene sus limitaciones. A pesar de esto, la bobina Rogowski continúa siendo una pieza fundamental en la medición de corriente, y su uso seguirá siendo relevante en el futuro previsible, gracias a su flexibilidad y robustez.
