Descubra las resistencias bobinadas: su construcción, características, aplicaciones y consideraciones clave en nuestra guía detallada.
Introducción a las resistencias bobinadas
Las resistencias bobinadas son un tipo de resistencia eléctrica que desempeñan un papel crucial en numerosas aplicaciones de electrónica y eléctricas. Estos dispositivos son esenciales para regular el flujo de electricidad y garantizar un funcionamiento seguro y eficiente de los equipos y sistemas.

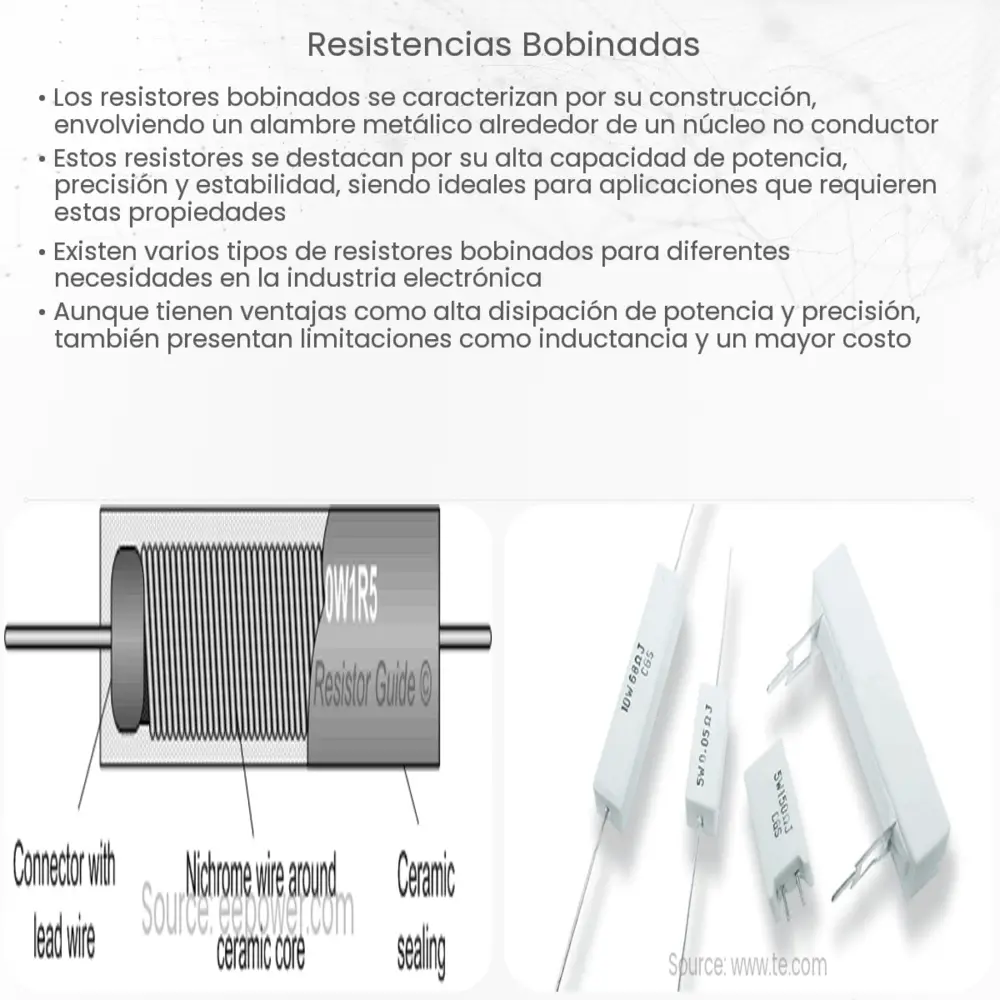

Construcción de una resistencia bobinada
Las resistencias bobinadas se fabrican enrollando un alambre de resistencia, como el nicromo, alrededor de un núcleo de material cerámico o de vidrio. El alambre de resistencia es el componente principal que genera la resistencia eléctrica, mientras que el núcleo proporciona un soporte físico y aísla el alambre del entorno exterior. A menudo, este conjunto se recubre con un material resistente al calor, como la porcelana, para protegerlo de los daños ambientales y mejorar su durabilidad y rendimiento.
- Núcleo: Por lo general, está hecho de cerámica o vidrio, materiales que son excelentes aislantes de la electricidad. Esto significa que pueden soportar altas temperaturas sin dañarse ni conducir electricidad.
- Alambre de resistencia: Está hecho de un material con alta resistividad, como el nicromo. Este alambre se enrolla alrededor del núcleo en una bobina para maximizar la longitud del camino eléctrico, aumentando así la resistencia.
- Recubrimiento protector: Es esencial para proteger el alambre y el núcleo de la resistencia bobinada contra daños mecánicos, químicos o térmicos.
Características de las resistencias bobinadas
Las resistencias bobinadas poseen ciertas características que las hacen particularmente útiles en diversas aplicaciones.
- Alta capacidad de disipación de potencia: Gracias a su diseño y materiales de construcción, las resistencias bobinadas pueden disipar una gran cantidad de potencia en forma de calor. Esto las hace ideales para aplicaciones que requieren alta potencia.
- Precisión: Las resistencias bobinadas ofrecen un alto grado de precisión en la resistencia, lo cual es crucial en aplicaciones de medición y control.
- Estabilidad: Mantienen su resistencia de manera constante a lo largo del tiempo, incluso bajo condiciones extremas de temperatura o voltaje.
Aplicaciones de las resistencias bobinadas
Gracias a sus características y ventajas, las resistencias bobinadas son empleadas en una amplia variedad de aplicaciones.
- Reguladores de potencia: Se usan para controlar la potencia en dispositivos y equipos eléctricos.
- Equipos de medición: La precisión de estas resistencias las hace ideales para su uso en multímetros, osciloscopios y otros equipos de medición.
- Fuentes de alimentación: Ayudan a regular el flujo de corriente y a proteger los componentes sensibles de las fluctuaciones de potencia.
- Sistemas de calefacción: Son utilizadas en sistemas de calefacción eléctrica, donde la energía eléctrica se convierte en calor.
Consideraciones a tener en cuenta
A pesar de sus ventajas, también hay algunas consideraciones importantes a tener en cuenta al usar resistencias bobinadas. En primer lugar, debido a su capacidad para disipar grandes cantidades de energía en forma de calor, deben manejarse con cuidado para evitar quemaduras. Además, a pesar de que suelen ser muy duraderas, pueden dañarse si se someten a sobretensiones o a temperaturas extremadamente altas. Por último, su tamaño puede ser un inconveniente en ciertas aplicaciones, especialmente en dispositivos y sistemas electrónicos compactos.
Conclusión
Las resistencias bobinadas son componentes esenciales en el mundo de la electrónica y la electricidad. Su construcción robusta, alta capacidad de disipación de potencia, precisión y estabilidad las hacen ideales para una amplia gama de aplicaciones, desde reguladores de potencia hasta equipos de medición y sistemas de calefacción. Sin embargo, es importante tener en cuenta ciertas consideraciones al usar estos dispositivos, como la generación de calor y su tamaño. En general, la elección de una resistencia bobinada depende en gran medida de la aplicación específica y de las necesidades del usuario.
