Explore la importancia de los relés diferenciales, su funcionamiento, componentes, tipos y aplicaciones en sistemas eléctricos.
Introducción al Relé Diferencial
El relé diferencial es un dispositivo crucial en la protección de sistemas eléctricos. Su propósito principal es prevenir el daño a equipos de alta tensión, como transformadores, generadores y motores eléctricos, en caso de condiciones de falla.
Funcionamiento del Relé Diferencial

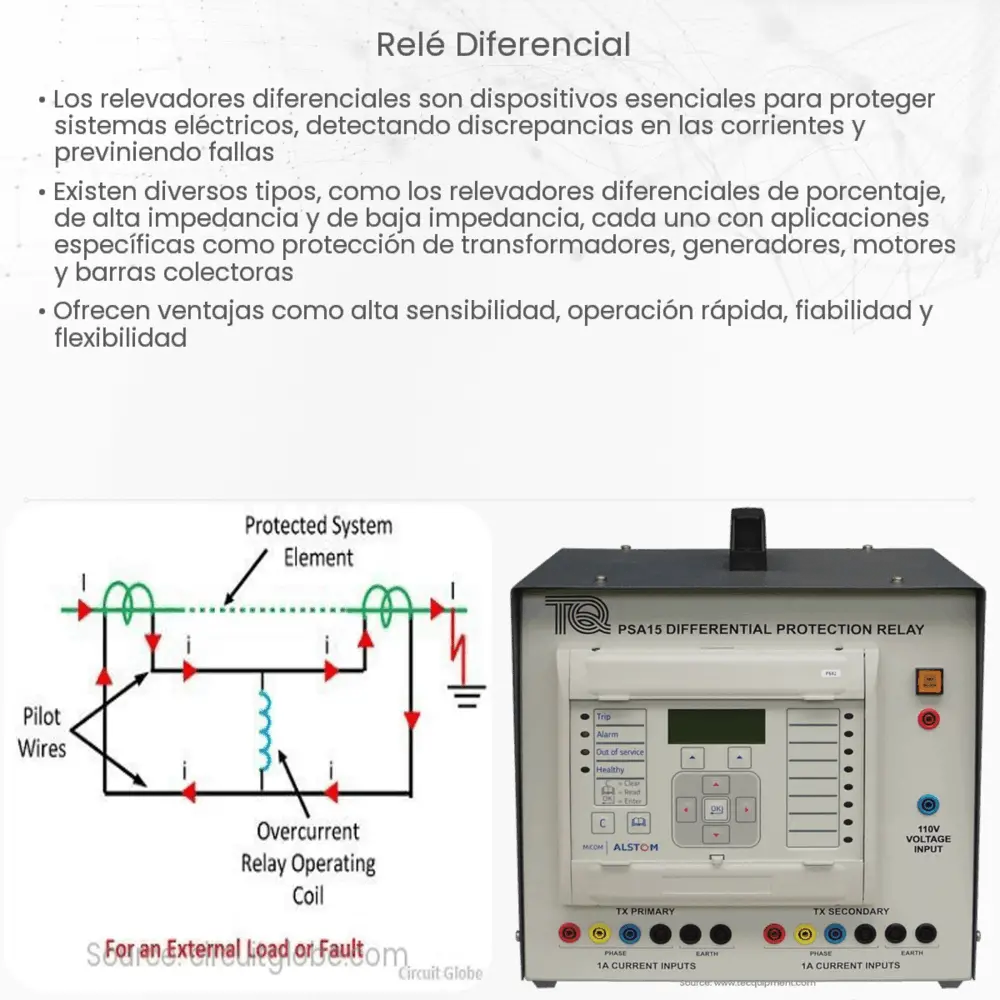

El principio de funcionamiento de un relé diferencial radica en la comparación de la corriente que entra a un equipo eléctrico y la que sale del mismo. Bajo condiciones normales, la corriente que entra y sale de un equipo eléctrico es idéntica, ya que la energía eléctrica que entra al equipo es la misma que sale. Sin embargo, en el caso de una falla interna, esta situación cambia.
En un escenario de falla, la corriente que sale del equipo es menor que la que entra. Esto es debido a que una porción de la corriente se desvía por el camino de menor resistencia, es decir, la falla. Este cambio en la corriente se detecta por el relé diferencial, el cual activa un interruptor para desconectar el equipo del sistema eléctrico, previniendo de esta manera cualquier daño adicional.
Componentes de un Relé Diferencial
Los relés diferenciales constan de varios componentes importantes:
- Bobina de operación: Esta bobina es alimentada por la diferencia entre las corrientes que entran y salen del equipo eléctrico. Cuando esta diferencia de corrientes supera un umbral preestablecido, la bobina se activa.
- Interruptor: Este componente se activa al ser accionado por la bobina de operación, desconectando así el equipo del sistema eléctico.
- Dispositivo de ajuste: Este dispositivo permite al operador ajustar el umbral de corriente a partir del cual se activará el relé diferencial.
Aunque este es un resumen simplificado de los componentos y la funcionalidad de un relé diferencial, es suficiente para entender su importancia en la protección de equipos eléctricos.
Tipos de Relés Diferenciales
Existen varios tipos de relés diferenciales, diseñados para cumplir con diferentes requisitos de protección en una amplia gama de equipos eléctricos. Entre ellos destacan:
- Relé diferencial de alta impedancia: Este tipo de relé se utiliza en la protección de transformadores de gran tamaño. En estos dispositivos, la alta impedancia impide que las corrientes de falla a tierra disparen el relé.
- Relé diferencial de baja impedancia: Estos relés son útiles para proteger equipos que están sujetos a altas corrientes de falla, como los transformadores de potencia.
- Relé diferencial de corriente restringida: Este relé se utiliza cuando se desea proteger un equipo contra fallas internas, pero permitiendo cierto grado de desequilibrio de corriente.
Aplicaciones de los Relés Diferenciales
Los relés diferenciales son esenciales en varias aplicaciones industriales y de infraestructura. Se utilizan para proteger transformadores de potencia, generadores, motores eléctricos y líneas de transmisión, entre otros. También se utilizan en la protección de circuitos en la industria petroquímica, metalúrgica y de generación de energía.
Conclusión
En conclusión, los relés diferenciales desempeñan un papel esencial en la seguridad y eficiencia de los sistemas eléctricos. Estos dispositivos no sólo protegen a los equipos valiosos contra daños, sino que también garantizan un funcionamiento más fiable y eficiente de las instalaciones eléctricas. A pesar de su aparente simplicidad, el relé diferencial es una pieza de ingeniería sofisticada y vital, garantizando la continuidad de los servicios eléctricos y minimizando los riesgos asociados con las fallas eléctricas.
