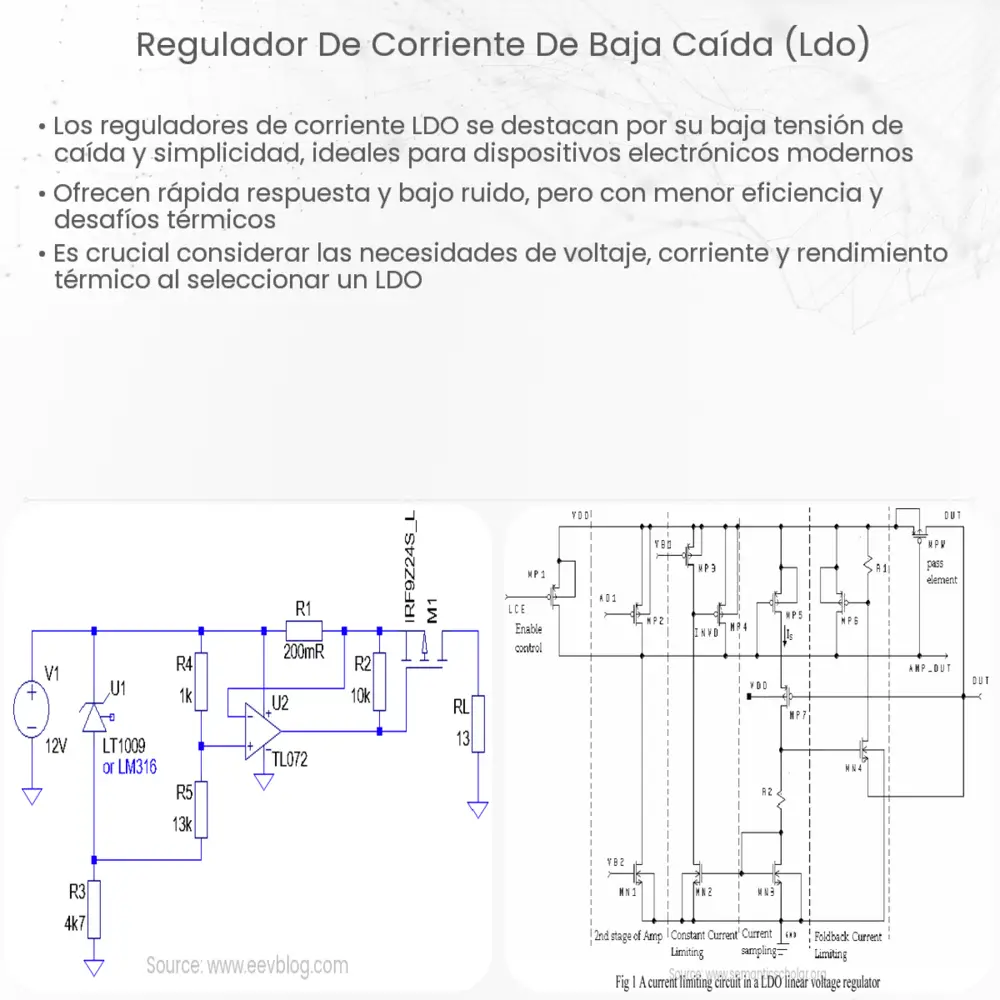

Regulador de Corriente de Baja Caída (LDO)
El regulador de corriente de baja caída, conocido también por sus siglas en inglés como LDO (Low Dropout Regulator), es un tipo de regulador lineal de voltaje que se distingue por requerir un diferencial de voltaje de entrada a salida muy pequeño para regular correctamente el voltaje de salida. A diferencia de los reguladores de voltaje convencionales, los LDO pueden funcionar eficientemente con diferencias de voltaje muy pequeñas, lo que les permite ser altamente eficientes en condiciones de voltaje de entrada cercanas al voltaje de salida.
Funcionamiento de un LDO
En términos generales, un regulador LDO toma un voltaje de entrada variable y proporciona un voltaje de salida constante. Esto se logra a través de una serie de componentes internos que incluyen un amplificador de error, una referencia de voltaje y un transistor de paso.
- Amplificador de error: Este componente detecta la diferencia entre el voltaje de salida y un voltaje de referencia, y ajusta el voltaje de salida para mantenerlo constante.
- Referencia de voltaje: Es una fuente de voltaje muy precisa que se utiliza para comparar el voltaje de salida. El amplificador de error utiliza esta referencia para ajustar el voltaje de salida.
- Transistor de paso: Este componente actúa como una resistencia variable que se ajusta en respuesta a la señal del amplificador de error para mantener constante el voltaje de salida.
Aplicaciones de los Reguladores LDO
Gracias a su capacidad para operar con una caída de voltaje muy baja, los reguladores LDO tienen una amplia gama de aplicaciones. Por ejemplo, son ideales para sistemas que requieren una regulación de voltaje muy precisa, como los dispositivos de tecnología de la información y la comunicación, así como para aquellos sistemas que operan con baterías y necesitan maximizar su eficiencia energética.
Beneficios y desventajas de los LDO
Entre los beneficios de los reguladores LDO se encuentran su alta eficiencia en condiciones de baja caída de voltaje y su capacidad para proporcionar una regulación de voltaje muy precisa. Sin embargo, también presentan desafíos en su diseño y uso. Aunque estos reguladores pueden operar con una caída de voltaje muy baja, esta eficiencia puede disminuir a medida que la diferencia de voltaje entre la entrada y la salida aumenta. Adicionalmente, debido a su diseño lineal, los reguladores LDO pueden generar calor en exceso cuando se les exige una alta corriente.
Tecnologías de Reguladores LDO
Existen diferentes tecnologías de reguladores LDO que se utilizan para abordar los desafíos asociados con estos dispositivos. Entre las más comunes se encuentran los reguladores LDO de silicio y de germanio. Los reguladores de silicio son los más comunes y ofrecen una buena eficiencia y capacidad de regulación de voltaje, pero pueden tener problemas de sobrecalentamiento. Por otro lado, los reguladores de germanio pueden operar a temperaturas más altas y tienen una mejor eficiencia, pero suelen ser más caros.
Consideraciones de Diseño
Al utilizar un regulador LDO, es importante tener en cuenta varias consideraciones de diseño. Estos incluyen el voltaje de entrada, el voltaje de salida, la corriente de carga, el rechazo de ruido y la estabilidad térmica. Es especialmente importante garantizar que el LDO se puede enfriar adecuadamente para evitar el sobrecalentamiento y garantizar un rendimiento óptimo.
- Voltaje de entrada: Debe ser superior al voltaje de salida más la caída de voltaje mínima del LDO.
- Voltaje de salida: Debe ser regulado correctamente para evitar fluctuaciones que puedan dañar los componentes del circuito.
- Corriente de carga: Debe ser menor que la corriente máxima que el LDO puede manejar.
- Rechazo de ruido: Un buen LDO debería ser capaz de eliminar el ruido de la fuente de alimentación.
- Estabilidad térmica: Es importante tener en cuenta la generación de calor del LDO y garantizar un enfriamiento adecuado.
Conclusión
En resumen, el regulador de corriente de baja caída o LDO es una herramienta valiosa en la ingeniería electrónica debido a su capacidad para proporcionar una regulación de voltaje precisa con una caída de voltaje muy baja. Su capacidad para funcionar eficientemente con una diferencia de voltaje de entrada a salida pequeña los hace ideales para una variedad de aplicaciones, desde dispositivos de TI hasta sistemas operados con baterías.
Al mismo tiempo, los reguladores LDO presentan desafíos, como el potencial de sobrecalentamiento y una disminución de la eficiencia con aumentos en la diferencia de voltaje. Sin embargo, con una consideración cuidadosa del diseño y la elección de la tecnología LDO correcta, estos desafíos se pueden superar para lograr una regulación de voltaje eficiente y precisa.
