Explora la estructura, funcionamiento, aplicaciones y características del diodo PIN, una herramienta esencial en electrónica.
Introducción al Diodo PIN
El diodo PIN es un dispositivo semiconductor que se utiliza ampliamente en electrónica debido a su capacidad única para funcionar en ambas direcciones de polaridad. El término «PIN» proviene de la estructura del diodo, que incluye una capa intrínseca (I) entre una capa P y una capa N. Cada una de estas capas tiene funciones específicas que contribuyen a las características operativas del diodo.
Estructura y Funcionamiento del Diodo PIN

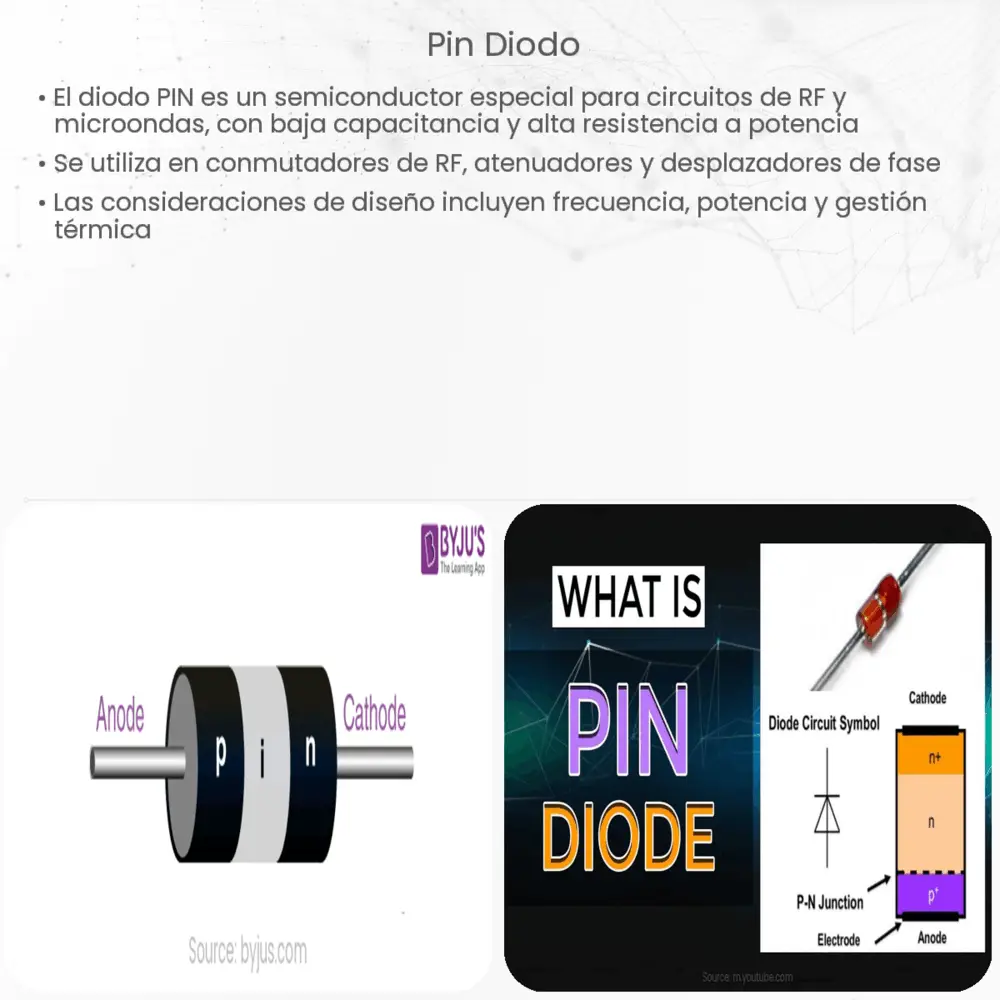

El diodo PIN consta de tres capas: una capa P (tipo positivo), una capa intrínseca (I) y una capa N (tipo negativo). La capa P está hecha de material semiconductor dopado con impurezas que proporcionan portadores de carga positiva, es decir, huecos. La capa N, por otro lado, está dopada con impurezas que generan portadores de carga negativa, es decir, electrones.
La capa intrínseca, que da al diodo PIN su nombre, es una capa de material semiconductor puro sin impurezas añadidas. Esta capa intrínseca es significativamente más gruesa que las capas P y N, lo que da como resultado un área de agotamiento ampliada cuando el diodo está polarizado inversamente.
Cuando se aplica un voltaje inverso al diodo PIN, los portadores de carga de la capa P y la capa N son empujados hacia la capa intrínseca. Esta región de agotamiento actúa como un aislante, permitiendo al diodo PIN actuar como un interruptor perfecto de alto voltaje.
Aplicaciones del Diodo PIN
- Atenuadores de RF: Los diodos PIN se utilizan en atenuadores de RF, donde la potencia de señal se reduce ajustando el voltaje inverso aplicado al diodo.
- Conmutadores de RF: En los conmutadores de RF, los diodos PIN actúan como interruptores electrónicos, permitiendo o impidiendo el paso de las señales de RF.
- Rectificadores de alta frecuencia: Los diodos PIN son eficientes para la rectificación de señales de alta frecuencia, ya que tienen tiempos de conmutación muy rápidos.
La capacidad del diodo PIN para manejar altas frecuencias y altas potencias, junto con su robustez y durabilidad, lo convierte en una opción popular en diversas aplicaciones de electrónica.
Características del Diodo PIN
Algunas características distintivas del diodo PIN incluyen:
- Baja capacitancia: Debido a la región intrínseca gruesa, los diodos PIN exhiben una capacitancia más baja en comparación con otros tipos de diodos.
- Tiempos de conmutación rápidos: Los diodos PIN pueden conmutar entre estados en nanosegundos, lo que los hace ideales para aplicaciones de alta frecuencia.
- Alta potencia: Los diodos PIN pueden manejar altas potencias debido a su diseño, lo que los hace útiles en aplicaciones de radiofrecuencia y microondas.
- Robustez: Los diodos PIN son conocidos por su robustez y durabilidad, lo que permite su uso en entornos y aplicaciones exigentes.
Desventajas del Diodo PIN
A pesar de sus muchas ventajas, el diodo PIN tiene algunas desventajas. La principal es que requiere un voltaje inverso de polarización relativamente alto para funcionar eficientemente. Esto puede hacer que el diseño del circuito sea más complejo, especialmente en aplicaciones de baja tensión. Además, la presencia de una región intrínseca gruesa puede dar lugar a un aumento de la resistencia cuando el diodo está polarizado en directo.
Conclusión
En resumen, el diodo PIN es una herramienta invaluable en el campo de la electrónica, gracias a su capacidad para manejar altas frecuencias y potencias. Aunque tiene algunas desventajas, sus numerosas ventajas, como su robustez, su baja capacitancia y sus tiempos de conmutación rápidos, lo hacen esencial en muchas aplicaciones. Ya sea en atenuadores de RF, conmutadores de RF o rectificadores de alta frecuencia, el diodo PIN juega un papel crucial en la mejora de la eficiencia y la funcionalidad de estos dispositivos.
