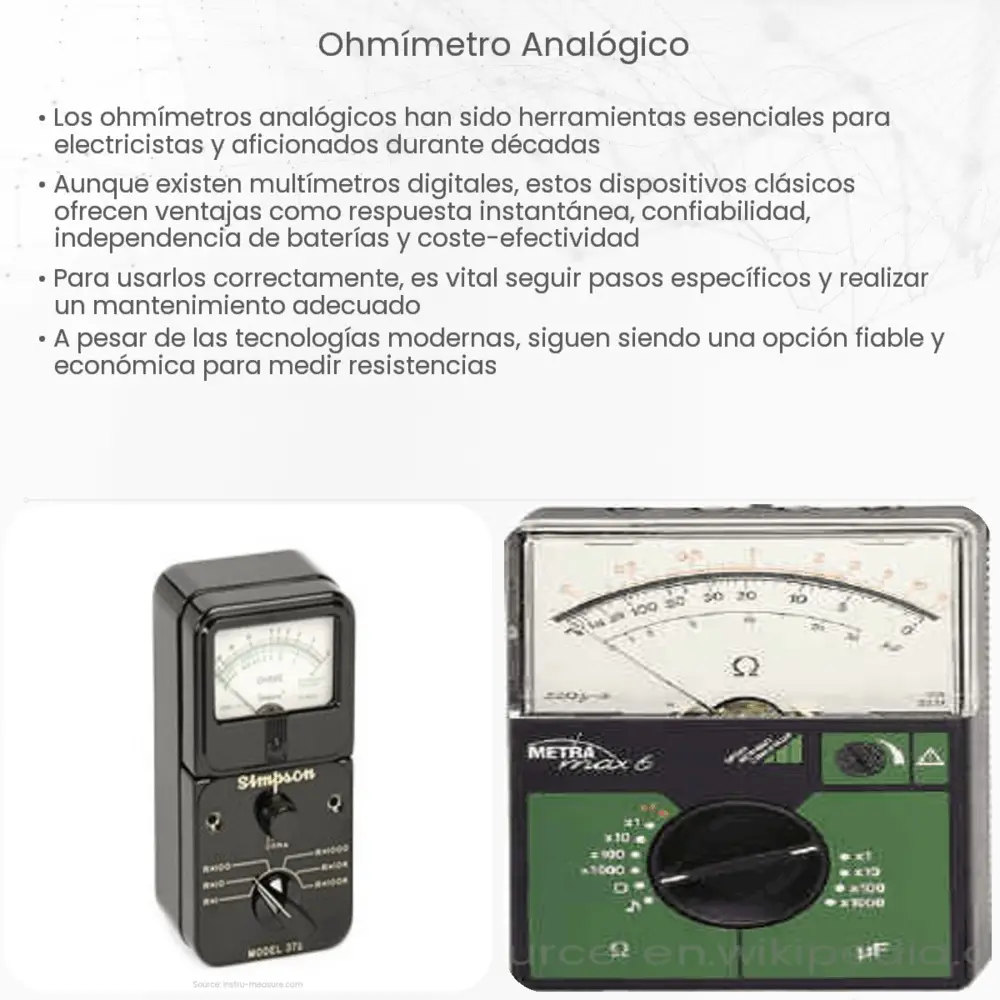

Introducción al Ohmímetro Analógico
El ohmímetro analógico es un instrumento de medición eléctrica esencial para cualquier técnico o ingeniero en el campo de la electricidad. Este dispositivo se utiliza para medir la resistencia eléctrica, que se mide en unidades llamadas ohmios, representadas por el símbolo griego Omega (Ω). A diferencia de su contraparte digital, el ohmímetro analógico utiliza un sistema de indicación basado en una aguja que se mueve sobre una escala graduada.
Funcionamiento del Ohmímetro Analógico
El ohmímetro analógico está diseñado para medir resistencias mediante el envío de una corriente conocida a través del componente bajo prueba y luego medir la caída de voltaje que resulta. Luego, aplica la ley de Ohm (V=I*R) para calcular la resistencia. El movimiento de la aguja en la escala es proporcional a la resistencia del componente en prueba, y el usuario puede leer directamente el valor en ohmios.
Partes de un Ohmímetro Analógico
- Gabinete o Caja: Esta es la carcasa exterior que protege el instrumento y sus componentes internos. Normalmente está hecho de materiales resistentes y aislantes para garantizar la seguridad del usuario.
- Pantalla Analógica: Es la cara visible del ohmímetro que presenta una escala graduada. Una aguja se mueve a lo largo de esta escala para indicar el valor de la resistencia que se está midiendo.
- Terminales o Puntas de Prueba: Son los conductores que se conectan al componente que se está probando. Por lo general, hay dos, una roja (positiva) y una negra (negativa).
- Botón de Rango: Este botón permite al usuario seleccionar el rango de resistencia que se medirá. Los rangos típicos podrían ser de 0 a 200 ohmios, de 0 a 2k ohmios, de 0 a 20k ohmios, etc.
El ohmímetro analógico ha demostrado ser una herramienta confiable en la industria de la electricidad. Su facilidad de uso, precisión y durabilidad hacen que sea una elección común para muchos profesionales en el campo.
Uso del Ohmímetro Analógico
El uso de un ohmímetro analógico es bastante sencillo. Primero, el usuario selecciona el rango de medición adecuado usando el botón de rango. Luego, las puntas de prueba se conectan a los puntos de prueba del componente cuya resistencia se quiere medir. Finalmente, se lee el valor indicado por la aguja en la escala del ohmímetro.
Es importante destacar que la resistencia debe medirse con el circuito apagado y desconectado de cualquier fuente de alimentación. Además, la resistencia se mide en un circuito abierto, lo que significa que no debe haber ninguna corriente fluyendo a través del componente en el momento de la medición.
Ventajas y Desventajas del Ohmímetro Analógico
- Ventajas: La principal ventaja de los ohmímetros analógicos es su fiabilidad y durabilidad. Además, pueden ser útiles cuando se necesita una lectura rápida y el componente exacto de la resistencia no es crítico. También proporcionan una visión más clara de los cambios graduales de la resistencia, gracias a la naturaleza continua de la escala analógica.
- Desventajas: En comparación con los ohmímetros digitales, los analógicos pueden ser menos precisos y más difíciles de leer, especialmente para valores de resistencia muy altos o muy bajos. También pueden ser más susceptibles a los errores de paralaje, que ocurren cuando el ángulo de visión del observador no es perpendicular a la escala del medidor.
Conclusión
El ohmímetro analógico es un dispositivo de medición esencial en el campo de la electricidad. A pesar de la prevalencia de los medidores digitales en la actualidad, el ohmímetro analógico sigue siendo una herramienta valiosa debido a su fiabilidad, durabilidad y facilidad de uso. Mientras se tenga en cuenta sus limitaciones, como la posibilidad de errores de paralaje y la precisión potencialmente menor en comparación con los dispositivos digitales, el ohmímetro analógico continuará siendo una herramienta útil para muchos técnicos e ingenieros eléctricos.
