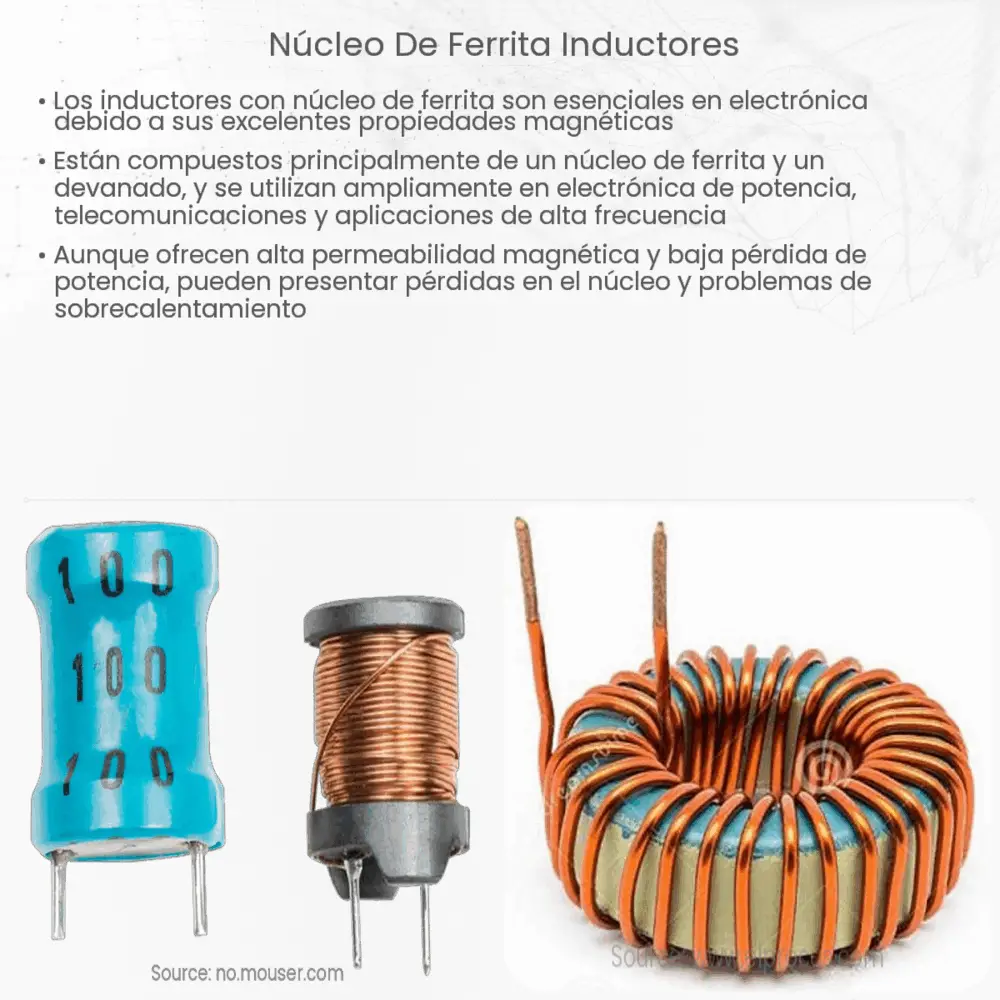

Núcleo de Ferrita em Indutores
O núcleo de ferrita desempenha um papel crucial em muitos componentes eletrônicos, sendo amplamente utilizado em indutores e transformadores. Este artigo visa elucidar o que é um núcleo de ferrita, sua importância nos indutores e os benefícios que proporciona nos circuitos eletrônicos.
O que é Núcleo de Ferrita?
O núcleo de ferrita é um material cerâmico feito predominantemente de ferro, em combinação com outros elementos, como óxidos metálicos. Este material é reconhecido pela sua capacidade excepcional de concentrar campos magnéticos, tornando-o ideal para uso em componentes eletrônicos que operam com altas frequências.
Utilização em Indutores
Indutores, também conhecidos como bobinas ou choques, são componentes eletrônicos que armazenam energia na forma de campo magnético quando uma corrente elétrica passa através deles. A eficiência e funcionalidade de um indutor são altamente influenciadas pelo material do seu núcleo.
- Núcleo de Ar: Indutores com núcleo de ar não têm um núcleo material, resultando em baixas perdas magnéticas, mas também em menor inductância.
- Núcleo de Ferrita: Por outro lado, indutores com núcleo de ferrita têm maior inductância devido à alta permeabilidade magnética da ferrita. Isso permite a construção de indutores menores e mais eficientes.
Benefícios do Núcleo de Ferrita
- Alta Frequência: Devido à sua baixa perda em altas frequências, os núcleos de ferrita são ideais para aplicações em radiofrequência e eletrônica de potência.
- Menor Tamanho: A elevada permeabilidade magnética da ferrita permite a criação de componentes mais compactos sem comprometer o desempenho.
- Resistência Térmica: Núcleos de ferrita são estáveis em uma ampla faixa de temperaturas, garantindo desempenho consistente mesmo sob condições extremas.
Em resumo, o núcleo de ferrita é uma escolha popular para indutores devido às suas características únicas, como alta permeabilidade magnética e baixas perdas. Eles são essenciais em muitas aplicações eletrônicas modernas, desde rádios até sistemas de alimentação.
Tipos de Núcleos de Ferrita
Existem diferentes tipos de núcleos de ferrita, cada um otimizado para aplicações específicas. Os mais comuns incluem:
- Ferrita Manganês-Zinco (MnZn): Possui alta permeabilidade e é adequado para frequências mais baixas (abaixo de 5 MHz). É comumente usado em transformadores de potência e indutores de filtragem.
- Ferrita Níquel-Zinco (NiZn): Possui menor permeabilidade do que MnZn, mas é eficaz em frequências mais altas (até 1 GHz). É comumente utilizado em aplicações de RF e supressão de interferência eletromagnética (EMI).
Considerações ao Escolher um Núcleo de Ferrita
Para maximizar a eficácia de um indutor ou transformador, é essencial selecionar o tipo certo de núcleo de ferrita. Ao fazer essa escolha, considere:
- Aplicação Específica: Dependendo da aplicação, como filtragem de energia, transmissão de RF ou supressão de EMI, um tipo de ferrita pode ser mais adequado que outro.
- Frequência de Operação: A frequência na qual o dispositivo operará é crucial. Por exemplo, MnZn é mais adequado para frequências mais baixas, enquanto NiZn é preferível para frequências mais altas.
- Temperatura de Operação: Embora os núcleos de ferrita tenham uma boa resistência térmica, é vital garantir que eles possam operar de forma eficaz na faixa de temperatura do seu ambiente de aplicação.
Conclusão
Os núcleos de ferrita são componentes indispensáveis no mundo da eletrônica. Eles não apenas melhoram a eficiência e o desempenho dos indutores e transformadores, mas também possibilitam a miniaturização de dispositivos eletrônicos. Com suas propriedades únicas, os núcleos de ferrita garantem que os dispositivos funcionem com eficácia máxima, mesmo em condições adversas. Portanto, ao projetar ou escolher componentes eletrônicos, é essencial considerar o tipo e as propriedades do núcleo de ferrita para garantir a melhor performance possível.
