Multivibrador Biestable: Una Introducción
El multivibrador biestable es una estructura clave en la electrónica digital y analógica que se utiliza ampliamente en una variedad de aplicaciones. Este circuito tiene dos estados estables y puede cambiar entre ellos en respuesta a las señales de entrada.
Características Principales
- Estados Estables: A diferencia de otros multivibradores, el biestable tiene dos estados estables y puede permanecer en cualquiera de ellos indefinidamente.
- Control de la Señal: El cambio entre los estados se realiza a través de señales de entrada externas.
- Memoria: Puede ser utilizado como una forma simple de memoria, ya que puede recordar un estado incluso después de que la señal de entrada haya sido retirada.
Tipos de Multivibradores Biestables
Existen diferentes tipos de multivibradores biestables basados en su construcción y funcionamiento. Los más comunes son:
- Biestable con Transistores: Utiliza transistores como elementos de conmutación y resistencias y condensadores para controlar la operación.
- Biestable con Circuitos Integrados: Implementado con dispositivos como el IC 555, este tipo de multivibrador ofrece una mayor estabilidad y facilidad de uso.
Aplicaciones en la Vida Cotidiana y la Industria
El multivibrador biestable juega un papel crucial en varias aplicaciones tanto en la industria como en la vida cotidiana. Algunas de las aplicaciones más notables incluyen:
- Conmutación: Puede ser utilizado para controlar la conmutación de dispositivos y aparatos eléctricos.
- Memoria Temporal: En sistemas digitales, se utiliza como una forma de memoria temporal para almacenar datos o estados.
- Generación de Ondas: A menudo se emplea en la generación de formas de onda cuadradas o rectangulares.
El funcionamiento y la utilidad del multivibrador biestable lo convierten en un componente vital en diversos campos de la tecnología y la ingeniería. Su capacidad para mantener dos estados estables y cambiar entre ellos de manera controlada lo hace indispensable en muchos sistemas modernos.
Funcionamiento del Multivibrador Biestable

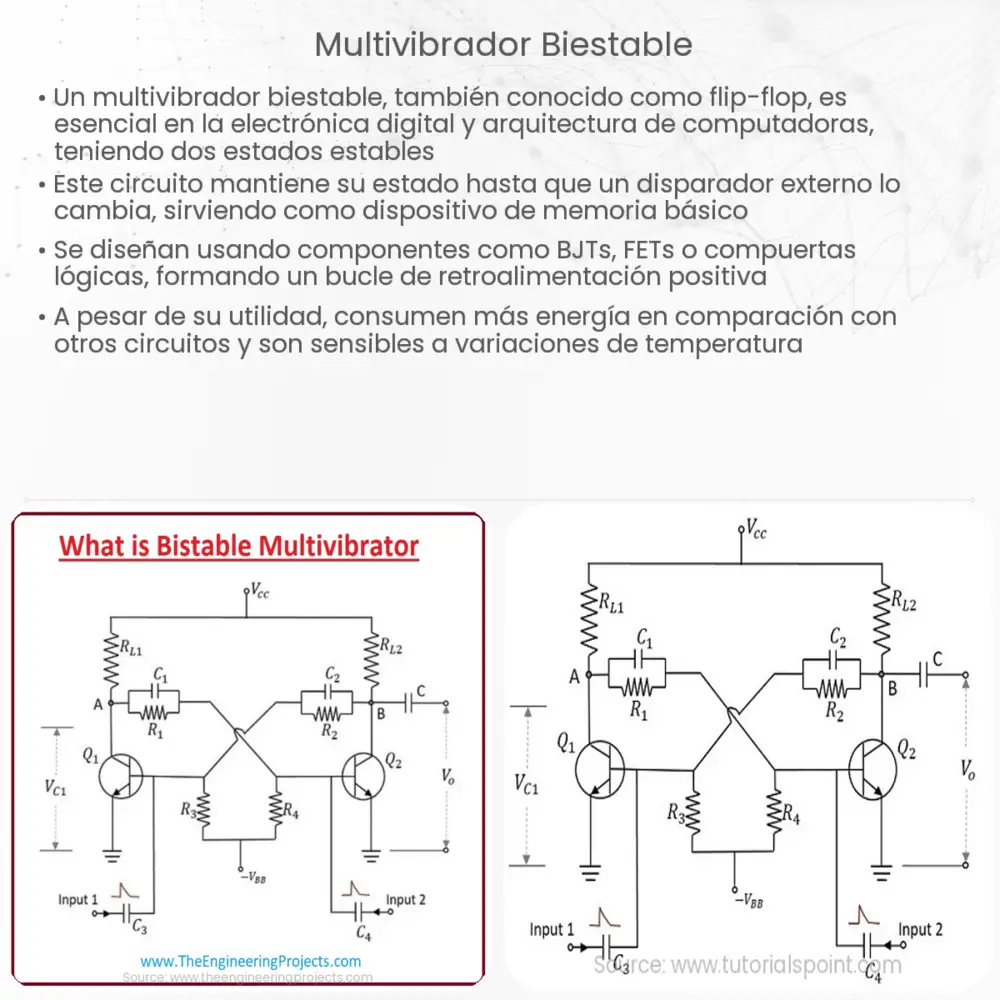

El funcionamiento del multivibrador biestable depende de sus componentes y configuración. En general, consta de dos transistores, resistencias y condensadores que forman un circuito de retroalimentación. La conmutación entre los dos estados estables se realiza aplicando señales de entrada en los transistores, lo que permite que el circuito se mantenga en uno de los dos estados.
- SET: Esta es la señal que cambia el estado del multivibrador a su primer estado estable.
- RESET: Esta señal cambia el estado del multivibrador a su segundo estado estable.
El multivibrador biestable puede implementarse usando diferentes tecnologías como TTL (Transistor-Transistor Logic), CMOS (Complementary Metal-Oxide-Semiconductor), y más, permitiendo una amplia gama de aplicaciones y niveles de complejidad.
Consideraciones en el Diseño
El diseño de un multivibrador biestable requiere una cuidadosa selección de componentes y configuración. Algunas consideraciones clave incluyen:
- Selección de Transistores: Los transistores deben ser seleccionados de acuerdo con las necesidades de la aplicación y las especificaciones requeridas.
- Valores de Resistencia y Condensadores: Los valores deben ser elegidos para asegurar la estabilidad y el funcionamiento correcto del circuito.
- Compatibilidad de Señales: La compatibilidad entre las señales de entrada y el circuito debe ser asegurada para un correcto funcionamiento.
Conclusión
El multivibrador biestable es un elemento esencial en la electrónica, con una amplia variedad de aplicaciones en diferentes campos como la conmutación, la memoria temporal y la generación de ondas. Con su capacidad para mantener dos estados estables y conmutar entre ellos mediante señales de control, este circuito ha encontrado uso en una multitud de sistemas modernos. Su diseño y funcionamiento pueden ser adaptados a las necesidades específicas de una aplicación, ofreciendo flexibilidad y eficiencia. La comprensión del multivibrador biestable es, por lo tanto, vital para cualquiera que trabaje en el campo de la electrónica o la ingeniería, ya que continua siendo un componente relevante y versátil en la tecnología actual.
