Introducción al multiplicador de voltaje de Cockcroft-Walton
El multiplicador de voltaje de Cockcroft-Walton es una estructura de circuito eléctrico que genera un alto voltaje a partir de una fuente de voltaje de entrada de menor valor. Este dispositivo utiliza una serie de diodos y condensadores para incrementar la tensión de salida. Se denomina así en honor a sus creadores, John Douglas Cockcroft y Ernest Thomas Sinton Walton, físicos británicos ganadores del Premio Nobel que lo usaron en sus experimentos de física de partículas en los años 1930.
Funcionamiento y Estructura del Multiplicador de Voltaje de Cockcroft-Walton

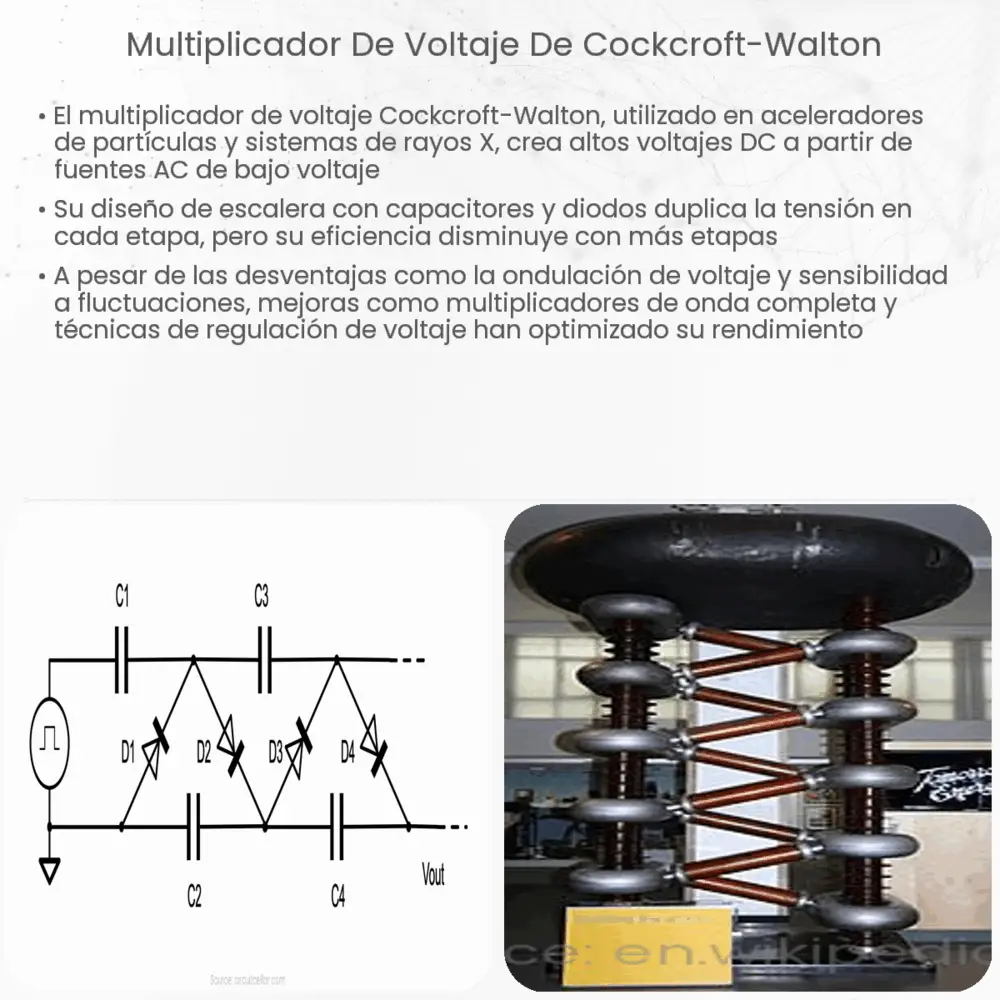

El diseño básico del multiplicador de voltaje de Cockcroft-Walton consiste en una serie de etapas de multiplicación, cada una de las cuales está compuesta por un diodo y un condensador. A cada etapa se le aplica una tensión de entrada que se eleva sucesivamente, logrando un incremento de voltaje en cada etapa. A este efecto se le conoce como escalera de tensión.
- Componentes: Los componentes principales del multiplicador son los diodos y los condensadores. Los diodos son utilizados para controlar el flujo de corriente y garantizar que se mueve en una única dirección, mientras que los condensadores almacenan y liberan energía eléctrica.
- Operación: La operación del multiplicador se basa en la carga y descarga de los condensadores. Los diodos permiten que los condensadores se carguen durante la mitad del ciclo de entrada, y luego se descarguen en serie durante la otra mitad, liberando su energía en un solo pulso de mayor voltaje.
- Escalera de tensión: A medida que la corriente fluye a través de cada etapa del circuito, el voltaje aumenta. Este aumento de voltaje se acumula a lo largo de las etapas, resultando en un voltaje de salida muy alto en comparación con el voltaje de entrada.
Es importante señalar que el multiplicador de voltaje de Cockcroft-Walton genera corriente continua (DC) a partir de una entrada de corriente alterna (AC). Además, el voltaje de salida puede ser ajustado cambiando el número de etapas en la configuración del circuito.
Aplicaciones del Multiplicador de Voltaje de Cockcroft-Walton
Gracias a su capacidad para generar voltajes muy altos a partir de una fuente de bajo voltaje, el multiplicador de voltaje de Cockcroft-Walton tiene diversas aplicaciones en la electrónica y la física.
- Televisores y Monitores: En el pasado, este tipo de multiplicadores se utilizaba en televisores y monitores de rayos catódicos para generar los altos voltajes necesarios para la operación de los tubos de rayos catódicos.
- Aceleradores de partículas: Los multiplicadores de voltaje son esenciales en los aceleradores de partículas, donde se requieren voltajes muy altos para acelerar partículas a velocidades cercanas a la de la luz.
- Equipos de Rayos X: En equipos de rayos X y otros dispositivos médicos, los multiplicadores de voltaje se utilizan para generar los altos voltajes requeridos para producir y controlar los rayos X.
Limitaciones y Consideraciones
A pesar de sus ventajas, los multiplicadores de voltaje de Cockcroft-Walton también tienen algunas limitaciones. Por ejemplo, la salida de corriente es relativamente baja, lo que puede limitar su utilidad en ciertas aplicaciones. Además, el voltaje de salida puede disminuir con cargas más altas, y el circuito puede ser más complejo y costoso de construir si se requieren voltajes de salida extremadamente altos.
Conclusión
El multiplicador de voltaje de Cockcroft-Walton es un dispositivo crucial en la generación de altos voltajes a partir de una fuente de voltaje de entrada de menor valor. Aunque ha habido avances y desarrollos en el diseño de los circuitos desde su invención en la década de 1930, el principio fundamental sigue siendo el mismo y se aplica en una variedad de aplicaciones, desde la física de partículas hasta los dispositivos médicos. Sin embargo, al considerar su uso, es importante tener en cuenta sus limitaciones, incluyendo la baja salida de corriente y la posible disminución del voltaje con cargas más altas.
