Introducción a los motores DC con escobillas
Los motores de corriente continua (DC) con escobillas son una categoría particular de motores eléctricos. Se les conoce como ‘motores con escobillas’ debido a la presencia de escobillas de carbón que actúan como interruptores rotativos, proporcionando energía a las bobinas del rotor y permitiendo que el motor funcione.
Funcionamiento de los motores DC con escobillas

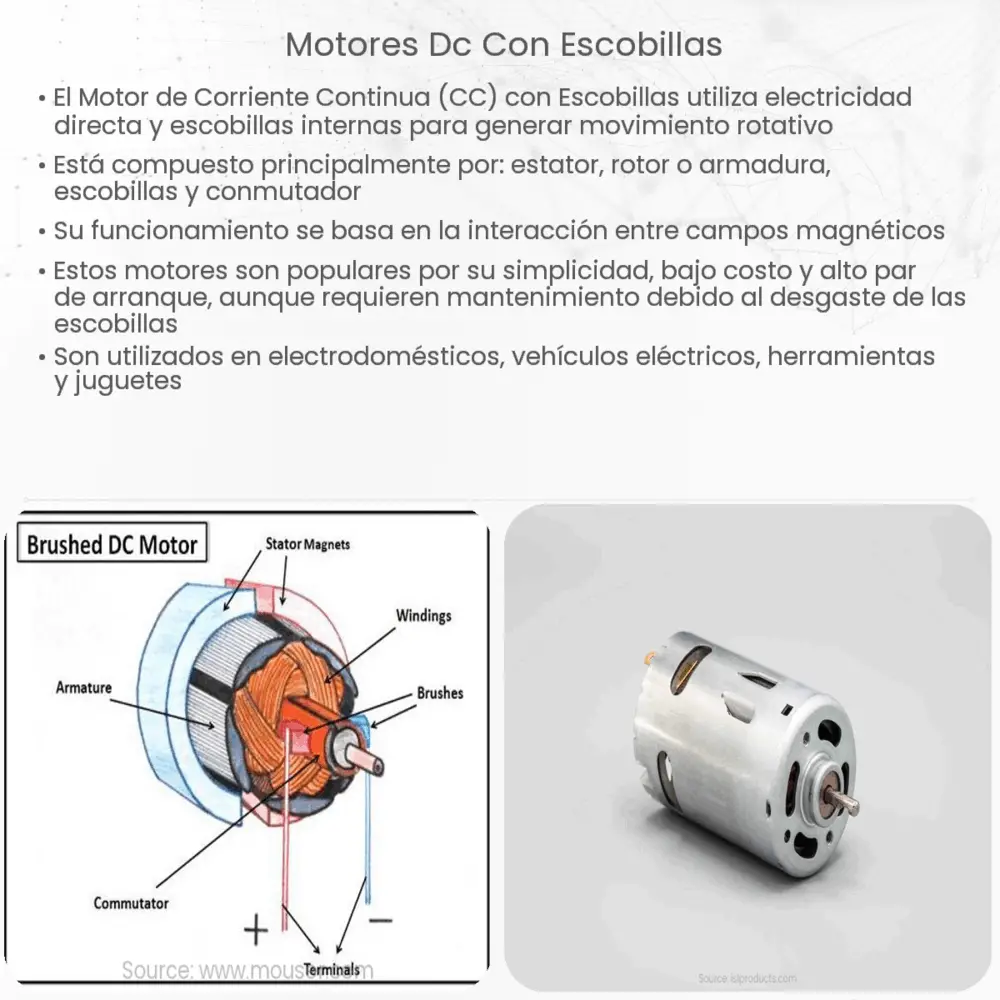

En su forma más básica, un motor DC con escobillas consiste en dos partes principales: el estator y el rotor. El estator es la parte estática del motor y generalmente contiene un imán permanente. El rotor, por otro lado, es la parte móvil del motor que gira cuando se le suministra energía eléctrica.
- Estator: El estator genera un campo magnético permanente en el motor. En algunos motores DC, el estator puede tener más de un imán para aumentar la eficacia del campo magnético.
- Rotor: También conocido como armadura, el rotor está formado por bobinas de alambre que se magnetizan cuando se les suministra energía eléctrica. Estas bobinas magnetizadas interactúan con el campo magnético del estator, lo que provoca que el rotor gire.
La función de las escobillas
Las escobillas juegan un papel crucial en el funcionamiento de los motores DC con escobillas. Están hechas de un material conductor como el grafito y se utilizan para transferir la corriente eléctrica del exterior del motor al rotor. Cuando la corriente eléctrica pasa a través de las escobillas, se suministra a las bobinas del rotor, creando un campo magnético que interacciona con el campo magnético del estator para hacer girar el rotor.
Tipos de motores DC con escobillas
Existen varios tipos de motores DC con escobillas, cada uno con características específicas que los hacen más adecuados para ciertas aplicaciones. Algunos de los más comunes son:
- Motor de imán permanente: Este tipo de motor DC con escobillas tiene imanes permanentes en el estator, que generan un campo magnético constante. Estos motores son sencillos, duraderos y eficientes, pero su torque y velocidad máximos son limitados.
- Motor serie: Este tipo de motor tiene el estator y el rotor conectados en serie. Cuando la corriente pasa a través de ambos, se crea un campo magnético fuerte que puede hacer girar el rotor a alta velocidad. Estos motores son útiles para aplicaciones que requieren un alto torque de arranque.
Continuación de los tipos de motores DC con escobillas
- Motor de excitación en derivación: Este motor utiliza un divisor de corriente para proporcionar energía tanto al rotor como al estator, creando campos magnéticos independientes. El equilibrio entre estos campos permite un control más preciso de la velocidad y el par, lo que los hace ideales para aplicaciones que requieren control de velocidad.
- Motor compuesto: Este tipo de motor combina características de los motores serie y de excitación en derivación, ofreciendo un equilibrio entre el alto par de arranque de un motor serie y el control de velocidad de un motor de excitación en derivación.
Ventajas y desventajas de los motores DC con escobillas
Los motores DC con escobillas presentan varias ventajas y desventajas que pueden influir en su elección para diferentes aplicaciones.
- Ventajas:
- Simplicidad de diseño y control
- Alto par de arranque
- Capacidad para funcionar con una amplia gama de voltajes y cargas
- Desventajas:
- Las escobillas requieren mantenimiento regular y eventualmente necesitan ser reemplazadas.
- Los motores con escobillas generan más ruido y calor que los motores sin escobillas.
- El rendimiento y la eficiencia pueden verse afectados por el desgaste de las escobillas.
Conclusión
Los motores DC con escobillas han jugado un papel crucial en el desarrollo de la tecnología moderna. Su simplicidad de diseño y operación, junto con su capacidad para generar un par de arranque alto, los hacen ideales para una amplia gama de aplicaciones. Sin embargo, también tienen sus desventajas, como la necesidad de mantenimiento de las escobillas y una eficiencia potencialmente más baja en comparación con otros tipos de motores. Por tanto, es esencial considerar estos factores al seleccionar el tipo de motor más adecuado para una determinada aplicación.
