Explora el funcionamiento, componentes, aplicaciones y mantenimiento de los medidores de flujo de área variable en la industria.

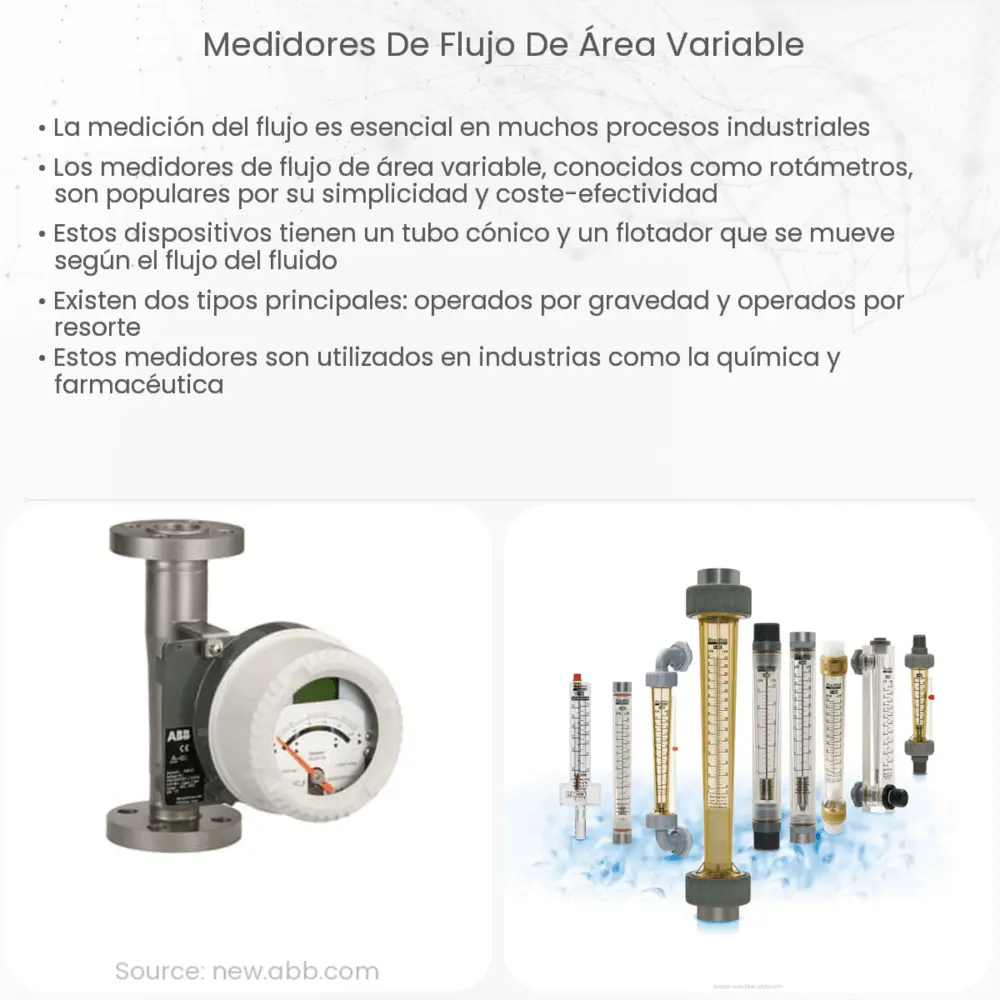

Introducción a los Medidores de Flujo de Área Variable
Los medidores de flujo de área variable, también conocidos como rotámetros, son instrumentos clave en diversas industrias y procesos que requieren un control preciso y continuo del flujo de líquidos y gases. Este tipo de medidores basan su funcionamiento en los principios de la física de fluidos, permitiendo una medición precisa del flujo en diversas condiciones.
Principio de Funcionamiento
El principio de funcionamiento de los medidores de flujo de área variable se basa en el equilibrio de dos fuerzas. La primera es la fuerza de gravedad, que actúa sobre el flotador ubicado en el tubo del medidor, empujándolo hacia abajo. La segunda es la fuerza de ascenso, que actúa en dirección opuesta debido al flujo del fluido que entra en el medidor. Cuando estas dos fuerzas se equilibran, el flotador se estabiliza a una altura específica en el tubo, lo que indica el flujo del fluido.
Componentes de los Medidores de Flujo de Área Variable
- Tubo cónico: Es la parte más importante del medidor, ya que es en este donde se realiza la medición del flujo. Su forma cónica permite que el área de flujo varíe según la posición del flotador.
- Flotador: Este elemento se mueve libremente dentro del tubo cónico, variando su posición en función de la velocidad del flujo del fluido. Los flotadores pueden ser de diversos materiales y formas, dependiendo de las características específicas del fluido a medir.
- Escala graduada: Esta es una escala que se encuentra en el exterior del tubo cónico, permitiendo la lectura directa del flujo medido.
Es importante destacar que los medidores de flujo de área variable ofrecen numerosas ventajas en el campo de la ingeniería y control de procesos, como su simplicidad de diseño, facilidad de instalación y mantenimiento, y la capacidad de proporcionar mediciones en tiempo real. Sin embargo, también tienen algunas limitaciones, como su sensibilidad a las condiciones de presión y temperatura, y su uso limitado en flujos de muy baja velocidad o con fluidos de alta viscosidad.
Aplicaciones de los Medidores de Flujo de Área Variable
Gracias a su versatilidad y fiabilidad, los medidores de flujo de área variable se utilizan en una amplia gama de aplicaciones industriales. Estas incluyen:
- Industria química: Se emplean para el control de procesos en la producción de productos químicos, asegurando un suministro constante de gases o líquidos.
- Industria farmacéutica: Son esenciales para garantizar las condiciones precisas requeridas en la producción de medicamentos.
- Industria alimentaria: Ayudan a mantener la calidad y consistencia en el procesamiento de alimentos y bebidas.
- Industria del petróleo y gas: Se utilizan en las operaciones de refinación y distribución de petróleo y gas natural.
Elección y Mantenimiento
La elección del medidor de flujo de área variable adecuado depende de varios factores, como el tipo de fluido, el rango de flujo, las condiciones de presión y temperatura, y las especificaciones del proceso. Asimismo, el mantenimiento regular es esencial para asegurar la precisión y fiabilidad de estos instrumentos. Esto puede implicar la limpieza periódica del tubo cónico y el flotador, la calibración de la escala graduada y la inspección de los sellos y juntas para evitar fugas.
Conclusion
En conclusión, los medidores de flujo de área variable son herramientas indispensables en una amplia gama de industrias y procesos. Aunque tienen algunas limitaciones, su simplicidad, fiabilidad y capacidad para proporcionar mediciones en tiempo real los hacen particularmente valiosos en aplicaciones donde se requiere un control preciso del flujo de fluidos. Sin embargo, para garantizar su rendimiento óptimo, es esencial seleccionar el medidor más adecuado para cada aplicación y realizar un mantenimiento regular. En última instancia, estos instrumentos desempeñan un papel clave en el logro de la eficiencia, la seguridad y la calidad en una variedad de procesos industriales.
