Introducción al Medidor LCR con Medición de Resistencia
El medidor LCR es un instrumento de prueba electrónica que se utiliza para medir las propiedades eléctricas de un circuito, más específicamente la inductancia (L), la capacitancia (C) y la resistencia (R). Estas tres mediciones son fundamentales para garantizar que los circuitos eléctricos y electrónicos funcionen correctamente y de manera eficiente.
Los medidores LCR son herramientas esenciales en la industria electrónica y eléctrica. Se utilizan para probar componentes, verificar la calidad de los productos y realizar investigaciones y desarrollo de nuevos dispositivos.
Funcionamiento del Medidor LCR
Los medidores LCR aplican una señal de prueba a través del dispositivo o componente en prueba y miden la respuesta del dispositivo. La señal de prueba puede ser una corriente alterna (AC) a una frecuencia específica. La respuesta del dispositivo se analiza para determinar sus propiedades eléctricas, entre ellas la inductancia, capacitancia y resistencia.
La inductancia es una medida de la cantidad de energía que un componente puede almacenar en forma de campo magnético cuando se le aplica una corriente. La capacitancia, por otro lado, es una medida de la cantidad de energía que un componente puede almacenar en forma de campo eléctrico. La resistencia es una medida de cómo un componente resiste el flujo de corriente eléctrica.
Medición de la Resistencia en el Medidor LCR
La medición de la resistencia es una función esencial en los medidores LCR. Los medidores LCR son capaces de medir resistencias desde valores muy bajos hasta muy altos, lo que los hace extremadamente útiles para una amplia gama de aplicaciones.
-

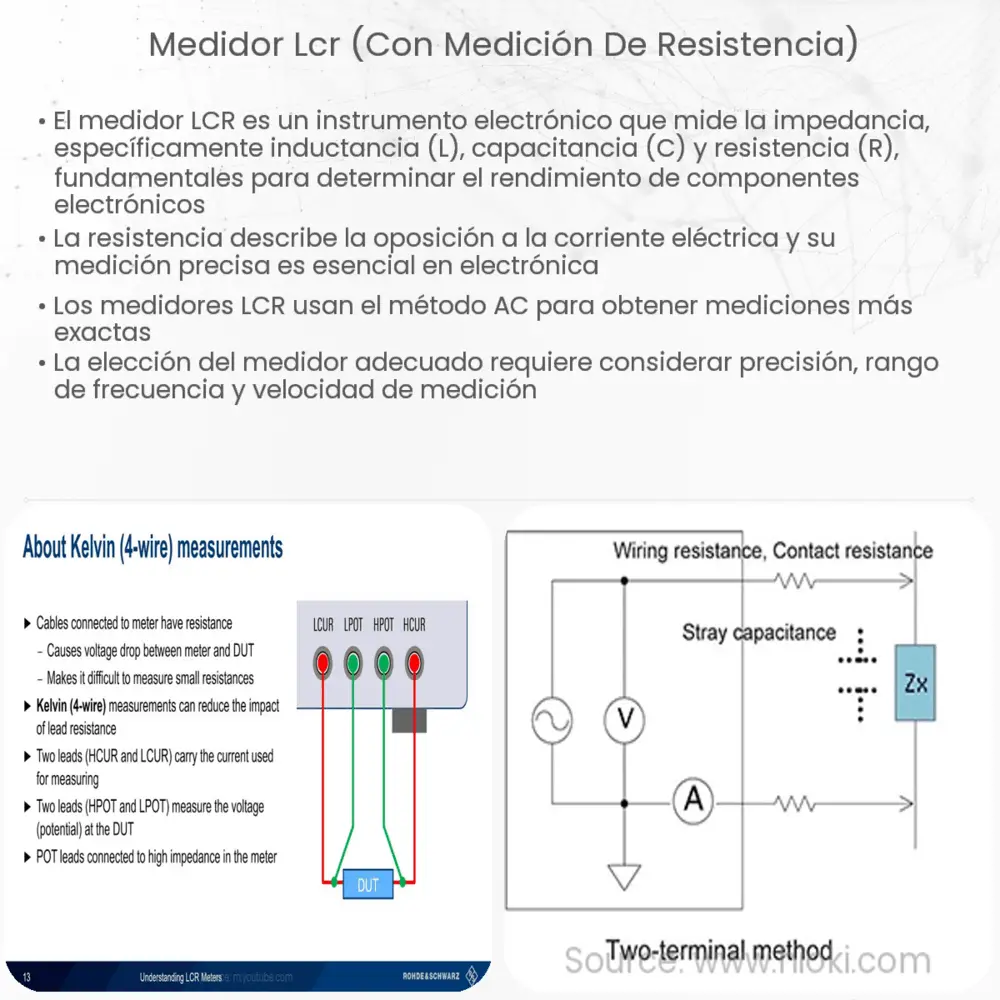

Para medir la resistencia, el medidor LCR aplica una corriente constante al dispositivo en prueba y mide el voltaje resultante. Luego utiliza la ley de Ohm, que establece que el voltaje es igual a la corriente multiplicada por la resistencia, para calcular la resistencia.
-
Los medidores LCR también pueden medir la resistencia en presencia de inductancia o capacitancia, lo que se conoce como resistencia compleja o impedancia. En este caso, la medición de la resistencia también incluirá el efecto de la inductancia y la capacitancia.
Aplicaciones del Medidor LCR
El medidor LCR tiene una amplia gama de aplicaciones en la industria electrónica y eléctrica. Algunas de las aplicaciones más comunes son:
-
Verificación de la calidad de los componentes: Los medidores LCR se utilizan para probar y verificar la calidad de los componentes antes de su instalación en un circuito.
-
Pruebas de producción: Durante la producción de dispositivos electrónicos, los medidores LCR son esenciales para asegurar que los componentes cumplen con las especificaciones requeridas.
-
Investigación y desarrollo: Los medidores LCR son herramientas valiosas en la investigación y desarrollo de nuevos dispositivos y tecnologías, permitiendo a los investigadores medir las propiedades eléctricas de los dispositivos.
Tipos de Medidores LCR
Existen varios tipos de medidores LCR disponibles en el mercado, cada uno con sus propias características y capacidades. Algunos son portátiles y están diseñados para uso en campo, mientras que otros son dispositivos de banco destinados a uso en laboratorio. Los medidores LCR también varían en cuanto a la precisión, la gama de frecuencias que pueden medir, y las funciones adicionales que pueden ofrecer.
Consideraciones al Elegir un Medidor LCR
Al elegir un medidor LCR, es importante tener en cuenta varios factores. Primero, el rango de medición es importante: un buen medidor LCR debe ser capaz de medir una amplia gama de inductancias, capacitancias y resistencias. Segundo, la precisión de las mediciones es crucial. Por último, el medidor LCR debe ser fácil de usar y tener una interfaz intuitiva.
Conclusión
En resumen, un medidor LCR con medición de resistencia es una herramienta esencial en la industria electrónica y eléctrica, ya que permite medir las propiedades eléctricas de los componentes y circuitos. Ofrece una amplia gama de aplicaciones, desde la verificación de la calidad de los componentes hasta la investigación y desarrollo de nuevas tecnologías. Al elegir un medidor LCR, es importante tener en cuenta el rango de medición, la precisión y la facilidad de uso del dispositivo.
