Lazos de Enganche de Fase: Un Vistazo Profundo

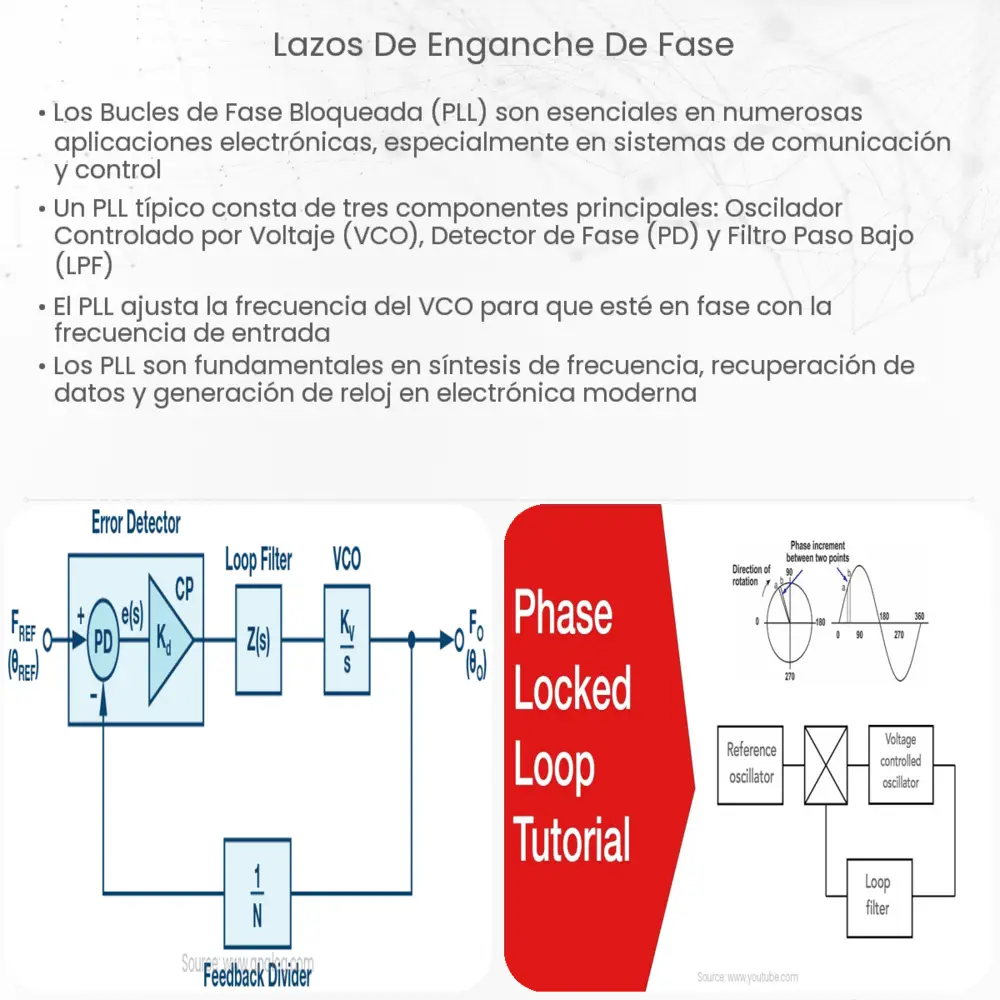

Los lazos de enganche de fase, conocidos por sus siglas en inglés como PLL (Phase-Locked Loop), son un tipo de sistema de control electrónico que genera una señal de salida cuya fase está relacionada con la fase de la señal de entrada. En su forma más básica, un PLL consta de un oscilador de voltaje controlado (VCO), un detector de fase y un filtro de lazo.
Funcionamiento de los Lazos de Enganche de Fase
El detector de fase recibe la señal de entrada y la señal de salida del oscilador de voltaje controlado (VCO). Compara las fases de estas dos señales y genera una señal de error que es proporcional a la diferencia de fase entre las dos. Este error se pasa a través del filtro de lazo, que elimina el ruido de alta frecuencia, antes de que se use para controlar el VCO.
El VCO genera una señal de salida que varía en frecuencia según la señal de entrada al VCO, es decir, la señal de error del detector de fase después de haber pasado por el filtro de lazo. De este modo, el VCO se ajusta para minimizar la diferencia de fase entre la señal de entrada y la señal de salida del VCO, cerrando así el lazo.
Aplicaciones de los Lazos de Enganche de Fase
Los lazos de enganche de fase tienen una amplia gama de aplicaciones en electrónica y comunicaciones. Algunas de las principales son:
- Recuperación de reloj: En la transmisión de datos digitales, un PLL se puede usar para generar un reloj de recepción que esté sincronizado con el reloj de transmisión.
- Sintetizadores de frecuencia: Un PLL puede generar una variedad de frecuencias de salida a partir de una frecuencia de entrada única.
- Modulación y demodulación: Los PLL se pueden usar en moduladores y demoduladores para la comunicación de datos.
El principio de funcionamiento de los lazos de enganche de fase puede parecer simple, pero la implementación en la práctica puede ser compleja. El diseño de un PLL eficiente y preciso requiere un conocimiento profundo de la teoría de sistemas de control y de las características de los componentes utilizados.
Desafíos y consideraciones en el diseño de los PLL
El diseño de un PLL implica varios desafíos y consideraciones. Uno de los desafíos clave es lograr la estabilidad del sistema. Si el sistema no es estable, puede haber oscilaciones no deseadas en la salida del VCO. Esto puede ser particularmente problemático en aplicaciones como la recuperación de reloj, donde la estabilidad es esencial.
La selección del filtro de lazo es otro aspecto crucial en el diseño de un PLL. Un filtro de lazo mal diseñado puede resultar en un desempeño pobre del sistema, incluyendo una lenta adquisición del bloqueo y un seguimiento deficiente de la fase. Además, el filtro de lazo debe ser capaz de eliminar eficientemente el ruido de alta frecuencia sin degradar la señal de error.
PLL en la tecnología moderna
En la actualidad, los PLL son componentes esenciales en una gran variedad de tecnologías modernas. Se encuentran en todo, desde los teléfonos móviles hasta los sistemas de satélites. La capacidad de un PLL para generar y sincronizar frecuencias ha hecho posible la comunicación inalámbrica de alta velocidad y otras tecnologías avanzadas.
- Electrónica de consumo: En dispositivos como televisores y radios, los PLL se utilizan para sintonizar y demodular la señal de transmisión.
- Sistemas de comunicación inalámbrica: En la comunicación de datos inalámbrica, los PLL se utilizan para generar la señal portadora y para recuperar el reloj de los datos recibidos.
- Procesamiento de señales: Los PLL también se utilizan en diversas aplicaciones de procesamiento de señales, como la eliminación de jitter en las señales de audio y video.
Conclusión
En resumen, los lazos de enganche de fase son herramientas potentes en el mundo de la electrónica y las comunicaciones. Aunque su diseño puede ser complejo, la capacidad de los PLL para sincronizar y controlar las frecuencias ha revolucionado muchas áreas de la tecnología. Desde la recuperación de reloj en las transmisiones de datos hasta la generación de señales en los sistemas de comunicación inalámbrica, los PLL seguirán desempeñando un papel fundamental en la electrónica y la tecnología de las comunicaciones en los años venideros.
