Descubre cómo funcionan los interruptores magnetotérmicos, sus tipos, cómo seleccionar el adecuado y su importancia en la seguridad eléctrica.

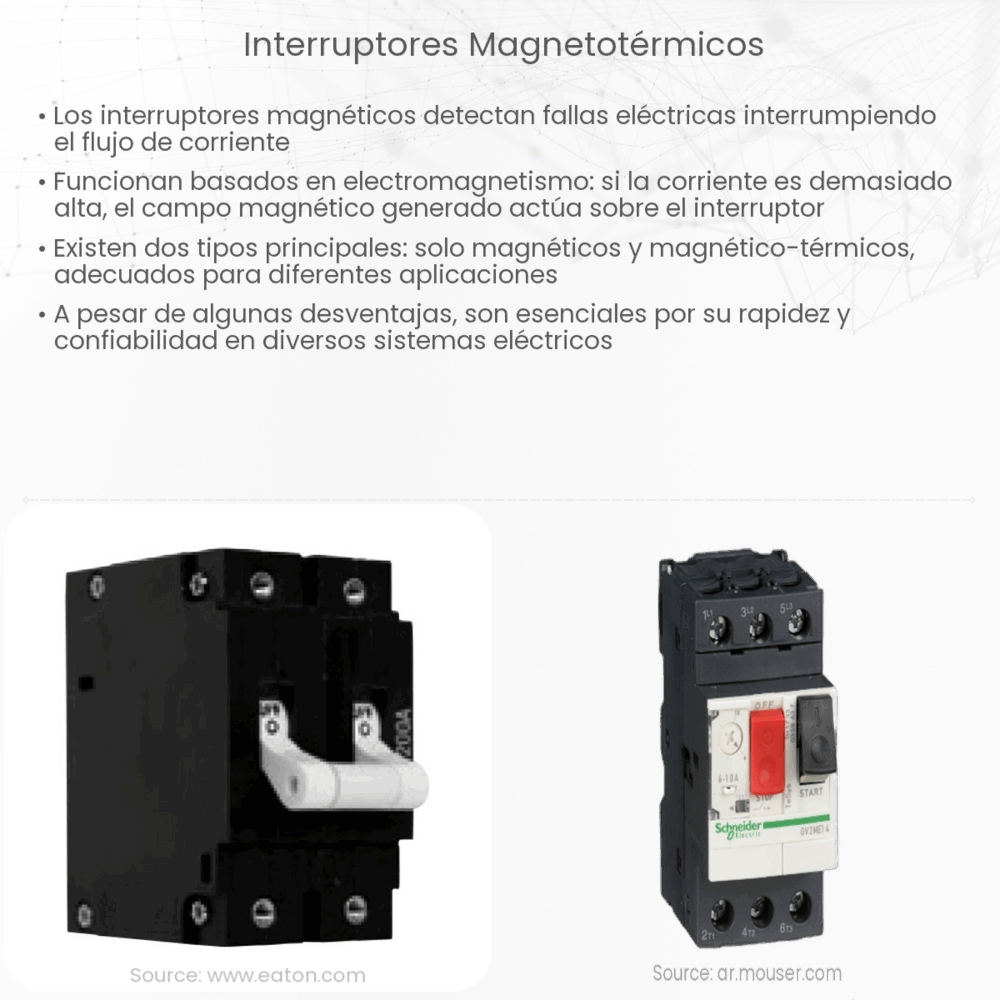

Introducción a los interruptores magnetotérmicos
Los interruptores magnetotérmicos, también conocidos como disyuntores o breakers, son elementos vitales en cualquier instalación eléctrica. Su función es proteger a la instalación y a los dispositivos conectados a ella contra posibles sobrecargas o cortocircuitos. De esta manera, desempeñan un papel crucial en la seguridad del hogar, oficina o cualquier otro espacio con conexión eléctrica.
Funcionamiento de los interruptores magnetotérmicos
El interruptor magnetotérmico opera en base a dos principios: la acción magnética y la acción térmica. Cada uno de estos mecanismos responde a diferentes tipos de problemas en la instalación eléctrica.
- Acción térmica: Esta acción se activa cuando hay una sobrecarga en el circuito. La sobrecarga puede ser el resultado de un exceso de dispositivos conectados o un dispositivo que consume más energía de la que el circuito puede proporcionar de manera segura. El interruptor tiene una lámina bimetálica que se calienta y se deforma con el exceso de corriente, lo que provoca que se abra el interruptor y se corte el suministro eléctrico.
- Acción magnética: Esta acción se activa en caso de un cortocircuito, cuando la corriente alcanza un valor muy por encima del valor nominal. En este caso, el aumento abrupto de corriente genera un campo magnético que activa el mecanismo de disparo y provoca la apertura inmediata del interruptor.
Tipos de interruptores magnetotérmicos
Existen varios tipos de interruptores magnetotérmicos, y su clasificación depende del tipo de protección que ofrecen y de su uso previsto. Algunos de los tipos más comunes incluyen:
- Interruptores unipolares: Son utilizados en instalaciones monofásicas, donde solo se necesita proteger un conductor de fase.
- Interruptores bipolares: Son utilizados en instalaciones bifásicas o monofásicas con neutro, protegiendo tanto la fase como el neutro.
- Interruptores tripolares: Son utilizados en instalaciones trifásicas, donde se necesitan proteger tres conductores de fase.
- Interruptores tetrapolares: Son utilizados en instalaciones trifásicas con neutro, protegiendo las tres fases y el neutro.
En la siguiente sección, discutiremos sobre las características de cada tipo de interruptor y cómo seleccionar el adecuado para tu instalación.
Selección del interruptor magnetotérmico adecuado
La elección del interruptor magnetotérmico adecuado es esencial para garantizar la seguridad de la instalación eléctrica. Hay que tener en cuenta varios factores para seleccionar el interruptor correcto:
- Intensidad nominal: Debe ser igual o superior a la corriente máxima que se espera que pase por el circuito.
- Capacidad de corte: Debe ser mayor que la corriente de cortocircuito que se puede dar en el punto donde se instala.
- Número de polos: Debe corresponder al número de fases y neutro que se quieren proteger.
- Curva de disparo: Debe elegirse en función de la sensibilidad requerida frente a las sobrecargas y los cortocircuitos. Las curvas más comunes son B, C y D, siendo la B la más sensible y la D la menos.
Instalación y mantenimiento
La instalación de un interruptor magnetotérmico debe ser realizada por un profesional cualificado para asegurar que se realiza de forma segura y efectiva. Asimismo, se recomienda realizar revisiones periódicas para verificar su correcto funcionamiento y reemplazarlo si muestra signos de desgaste o mal funcionamiento.
Conclusión
Los interruptores magnetotérmicos son componentes esenciales de cualquier instalación eléctrica. Su principal función es proteger el circuito y los dispositivos conectados a él contra sobrecargas y cortocircuitos. Para asegurar una protección efectiva, es importante seleccionar el interruptor correcto en función de la intensidad nominal, la capacidad de corte, el número de polos y la curva de disparo. Recuerda siempre que la instalación y el mantenimiento de estos dispositivos debe ser realizada por un profesional cualificado.
En resumen, los interruptores magnetotérmicos son una parte integral de cualquier sistema eléctrico seguro y eficiente. Su uso adecuado y mantenimiento regular pueden prevenir daños potenciales y garantizar el funcionamiento óptimo y seguro de la instalación eléctrica.
