Fusible de Cartucho: Un Elemento Clave en la Seguridad Eléctrica
El fusible de cartucho es un dispositivo crucial en cualquier sistema eléctrico. Diseñado como un elemento de seguridad, su función es interrumpir el flujo de corriente eléctrica cuando esta supera un límite establecido, previniendo así posibles daños a los equipos o, en el peor de los casos, un incendio.
Composición y Funcionamiento

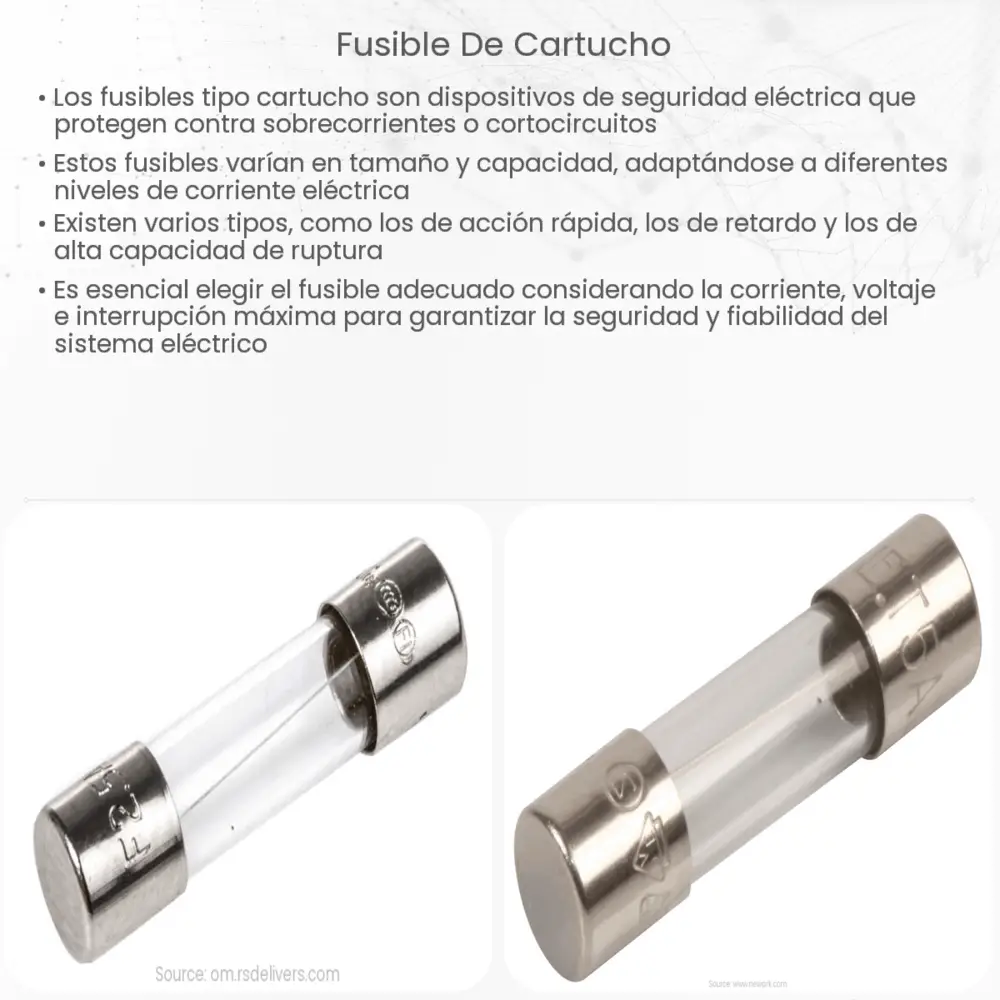

Un fusible de cartucho consta de tres partes principales: el cuerpo, también conocido como cápsula, que está hecho de cerámica o vidrio; un filamento o hilo conductor interno, generalmente de plata o cobre; y los tapones metálicos en los extremos que permiten la conexión con el circuito eléctrico. El filamento conductor está diseñado para fundirse o romperse cuando la intensidad de la corriente eléctrica supera un valor especificado, interrumpiendo el circuito y evitando daños mayores.
Tipos de Fusibles de Cartucho
- Fusibles de cartucho rápidos: Estos fusibles están diseñados para responder rápidamente a los aumentos de corriente, protegiendo los circuitos electrónicos sensibles.
- Fusibles de cartucho retardados: También conocidos como fusibles de acción lenta, se utilizan en circuitos con altas corrientes de arranque, como los motores eléctricos. Permiten breves sobrecorrientes sin fundirse, evitando interrupciones innecesarias.
Aplicaciones de los Fusibles de Cartucho
Los fusibles de cartucho son esenciales en muchas aplicaciones. Algunos de los usos más comunes incluyen la protección de circuitos electrónicos, sistemas de iluminación, motores eléctricos y sistemas de distribución de energía. Son elementos básicos en la mayoría de los electrodomésticos y vehículos motorizados, donde ofrecen una protección efectiva contra cortocircuitos y sobrecargas.
A pesar de su aparente simplicidad, la selección del fusible de cartucho adecuado es una tarea que requiere un conocimiento detallado del sistema eléctico donde será instalado. Entre los factores a considerar están la corriente nominal del circuito, la tensión máxima, la capacidad de interrupción y el tiempo de respuesta requerido. Para seleccionar el fusible adecuado, es esencial entender la naturaleza de las cargas y las condiciones de operación.
La Elección Correcta del Fusible de Cartucho
El tipo de carga que se está protegiendo determina la elección del tipo de fusible de cartucho. Por ejemplo, los fusibles rápidos se utilizan en aplicaciones con cargas resistivas, como iluminación y calefacción, donde las corrientes de sobrecarga pueden ser peligrosas. Los fusibles retardados se utilizan en aplicaciones con cargas inductivas, como motores y transformadores, donde es común que ocurran corrientes de arranque elevadas.
Mantenimiento y Reemplazo
El mantenimiento y el reemplazo de los fusibles de cartucho son tareas sencillas. Cuando un fusible se funde, se debe retirar del circuito y reemplazarlo por uno nuevo con las mismas especificaciones. Es importante recordar que nunca se deben reemplazar los fusibles con otros de mayor calificación de corriente, ya que esto puede llevar a la sobrecarga y el daño de los equipos.
Ventajas y Desventajas
Los fusibles de cartucho presentan varias ventajas, como su capacidad para proteger contra cortocircuitos y sobrecargas, su facilidad de uso y su bajo costo. Sin embargo, también tienen algunas desventajas. Entre estas se incluyen el hecho de que no se pueden reutilizar una vez que se han fundido y que su tiempo de respuesta puede variar en función de la corriente de sobrecarga.
Conclusión
El fusible de cartucho es un dispositivo de seguridad fundamental en la mayoría de los sistemas eléctricos. A pesar de su simplicidad, este componente desempeña un papel vital en la prevención de daños causados por sobrecargas y cortocircuitos. La elección correcta del fusible de cartucho, su mantenimiento y reemplazo adecuados son aspectos clave para garantizar la eficiencia y seguridad de cualquier instalación eléctrica.
Es fundamental recordar que, aunque los fusibles de cartucho son componentes seguros y confiables, la seguridad eléctrica requiere un enfoque integral que incluye el uso de equipos adecuados, la instalación correcta, el mantenimiento regular y el cumplimiento de las normativas de seguridad eléctrica.
