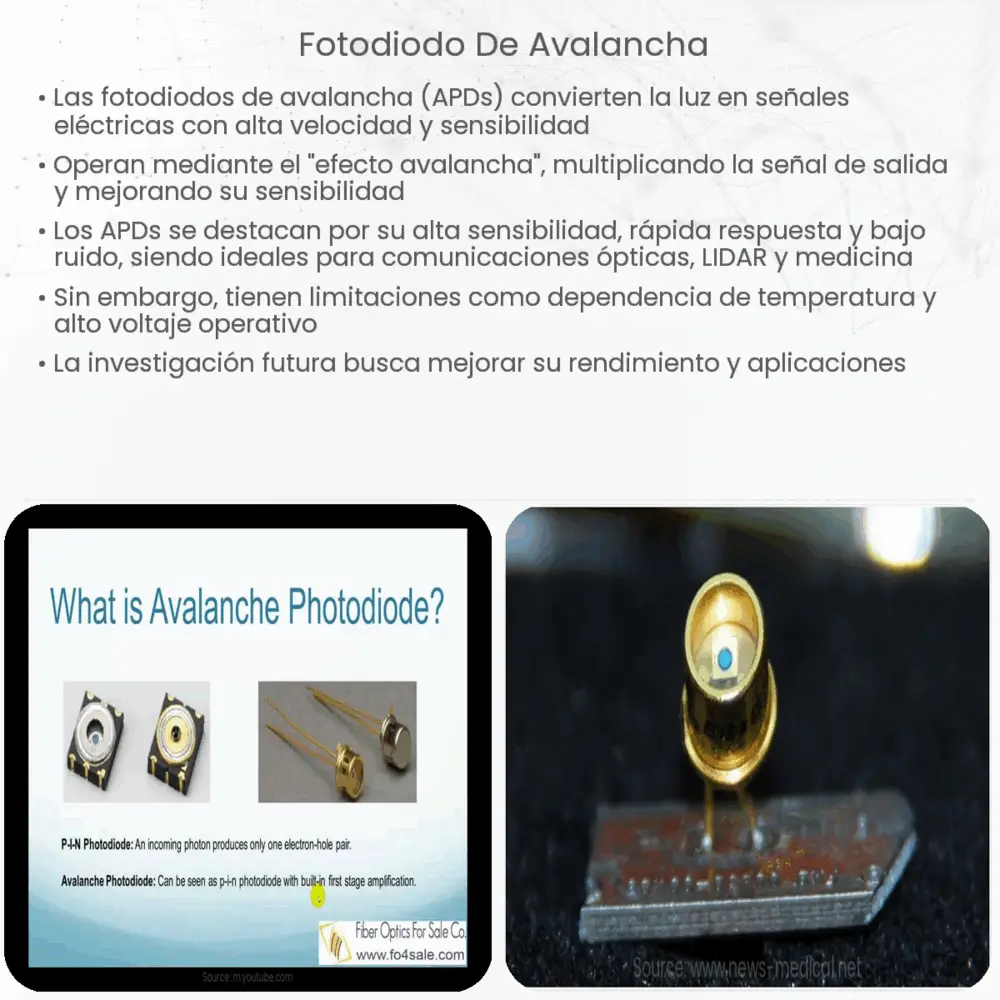

fotodiodo de avalancha

Introducción al Fotodiodo de Avalancha

El fotodiodo de avalancha es un tipo especial de fotodiodo diseñado para aprovechar el fenómeno de la avalancha de electrones para amplificar la señal de corriente eléctrica que se genera cuando se absorben los fotones. Este fotodiodo se utiliza en una variedad de aplicaciones, principalmente en aquellas que requieren alta sensibilidad y velocidad.

Principios Operativos

Para comprender cómo funciona un fotodiodo de avalancha, es útil conocer primero cómo funciona un fotodiodo estándar. En su forma más simple, un fotodiodo es un dispositivo que convierte la luz en corriente eléctrica. Cuando la luz incide en el fotodiodo, los fotones son absorbidos por los átomos en el material del diodo, liberando electrones y generando una corriente eléctrica.

El fotodiodo de avalancha añade un factor de multiplicación a este proceso. Operando a un voltaje de polarización inversa cercano a su voltaje de ruptura, los electrones liberados por la absorción de los fotones adquieren suficiente energía para liberar electrones secundarios a través de impactos con otros átomos. Esto se conoce como un proceso de avalancha, y puede aumentar la corriente generada por un factor de millones, permitiendo al fotodiodo de avalancha detectar niveles muy bajos de luz.

Aplicaciones del Fotodiodo de Avalancha

  • Comunicaciones ópticas: Por su alta sensibilidad, los fotodiodos de avalancha son muy útiles en las comunicaciones ópticas, donde se utilizan para convertir señales de luz en señales eléctricas.
  • LiDAR: LiDAR, que es una técnica que utiliza luz para medir distancias, se beneficia enormemente de la alta sensibilidad y velocidad del fotodiodo de avalancha.
  • Imágenes médicas: En el campo de las imágenes médicas, los fotodiodos de avalancha se utilizan para detectar niveles muy bajos de radiación, lo que puede ser útil en la detección temprana de enfermedades.

Continuaremos explorando más aplicaciones y la tecnología detrás de los fotodiodos de avalancha en la siguiente sección de este artículo.

Detalles Técnicos de los Fotodiodos de Avalancha

Los fotodiodos de avalancha se fabrican típicamente de silicio o de arseniuro de indio y galio (InGaAs). El silicio es el material más comúnmente utilizado debido a su amplia banda de absorción que abarca el espectro visible y el infrarrojo cercano. Los dispositivos InGaAs, en cambio, tienen una mayor sensibilidad en el rango del infrarrojo cercano, lo que los hace ideales para las comunicaciones por fibra óptica.

Una característica importante de los fotodiodos de avalancha es su tasa de multiplicación, que se refiere a la cantidad de corriente generada por cada electrón liberado por un fotón. Esta tasa puede ser extremadamente alta, a menudo llegando a millones, lo que permite a estos dispositivos detectar niveles extremadamente bajos de luz. Sin embargo, esta alta sensibilidad viene con un aumento en el ruido, que debe ser cuidadosamente manejado para mantener la fidelidad de la señal.

Ventajas y Desafíos de los Fotodiodos de Avalancha

La principal ventaja de los fotodiodos de avalancha es su alta sensibilidad, que les permite detectar niveles bajos de luz y convertirlos en corrientes eléctricas utilizables. Esto los hace ideales para aplicaciones que requieren la detección de señales ópticas débiles.

El principal desafío en el uso de fotodiodos de avalancha es manejar el ruido asociado con el proceso de avalancha. Esto requiere técnicas de filtrado y amplificación cuidadosas para mantener la fidelidad de la señal. Además, la fabricación de fotodiodos de avalancha puede ser compleja y costosa, especialmente para aquellos que requieren altas tasas de multiplicación.

Conclusión

Los fotodiodos de avalancha son una herramienta poderosa en la detección de luz, ofreciendo una sensibilidad y velocidad inigualables. Aunque su fabricación y manejo presentan desafíos, su capacidad para detectar señales de luz débiles y convertirlas en señales eléctricas ha revolucionado muchas áreas, desde las comunicaciones ópticas hasta las imágenes médicas y la tecnología LiDAR. A medida que la tecnología avanza, es probable que veamos aún más aplicaciones y desarrollos emocionantes en torno a estos increíbles dispositivos.
