Introducción a los Filtros EMI
En el mundo actual, cada vez más dominado por la tecnología, el fenómeno de la interferencia electromagnética (EMI, por sus siglas en inglés) ha cobrado una gran relevancia. La interferencia electromagnética es una perturbación que afecta a un sistema eléctrico a través de radiación electromagnética de un cuerpo externo. La solución a este desafío se encuentra en los filtros EMI.
¿Qué son los Filtros EMI?

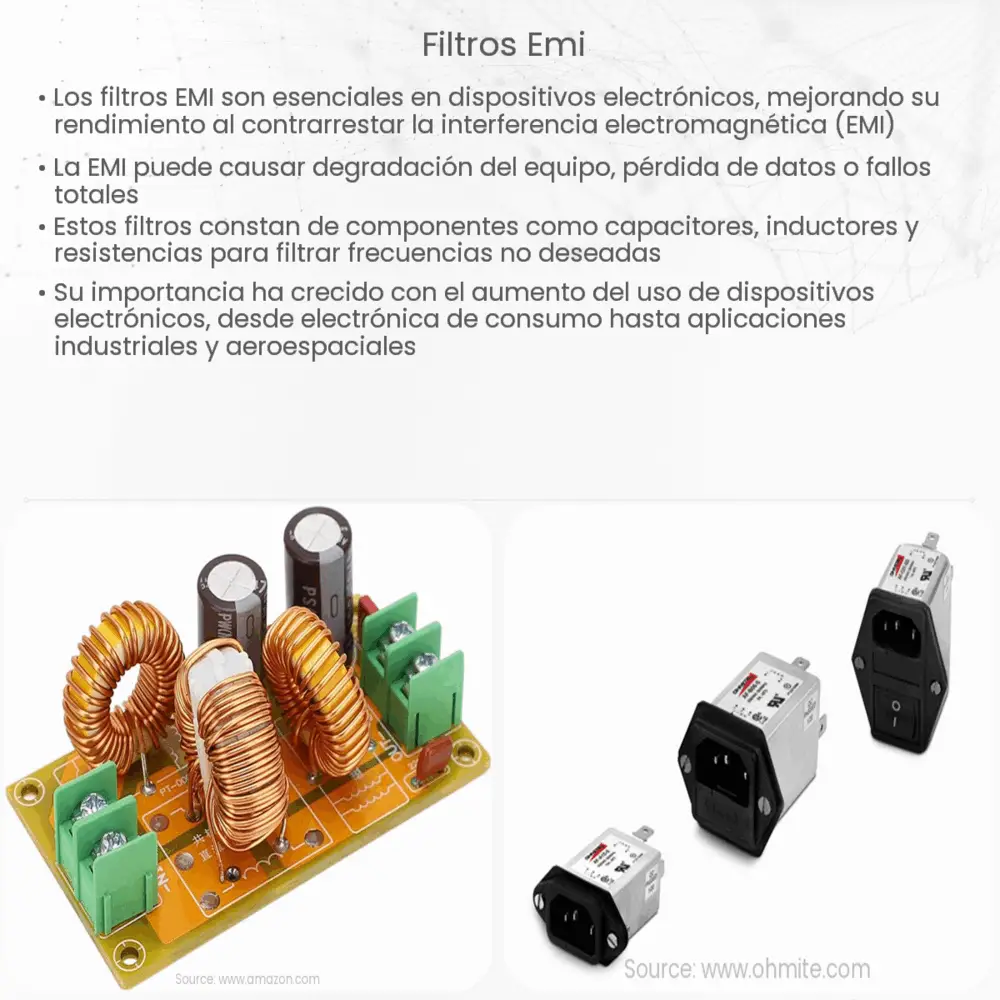

Los filtros EMI (Interferencia Electromagnética) son dispositivos que se utilizan para suprimir la interferencia electromagnética que se ha acoplado en una línea de energía. Esta interferencia puede provenir de una variedad de fuentes, incluyendo dispositivos electrónicos, motores eléctricos, y incluso el cableado eléctrico en sí mismo.
Funcionamiento de los Filtros EMI
Los filtros EMI funcionan al permitir que la corriente de frecuencia deseada pase mientras bloquean o atenúan las frecuencias indeseables. Para hacerlo, estos filtros utilizan una combinación de componentes electrónicos pasivos: bobinas (inductores), condensadores y resistencias. En esencia, los filtros EMI sirven como el «guardián» del sistema eléctrico, permitiendo sólo las frecuencias que son seguras y útiles para el sistema.
- 1Los condensadores proporcionan un camino de baja impedancia a las señales de alta frecuencia, permitiendo su paso mientras bloquean las señales de baja frecuencia.
- 2Las bobinas, o inductores, bloquean las señales de alta frecuencia y permiten el paso de las señales de baja frecuencia.
- 3Las resistencias se utilizan para controlar la magnitud de las señales eléctricas, y también pueden desempeñar un papel en la limitación de la corriente.
Tipos de Filtros EMI
Hay varios tipos de filtros EMI disponibles en función de las necesidades específicas de un sistema. Los filtros pueden ser de tipo diferencial, de tipo común, o una combinación de ambos, conocida como filtros de modo mixto.
- Filtros de Modo Diferencial: Estos filtros atenúan las señales que aparecen entre las líneas de conductores, es decir, las señales que se transmiten de un conductor a otro.
- Filtros de Modo Común: Los filtros de modo común suprimen las señales que aparecen en ambas líneas conductoras en relación con el plano de tierra.
- Filtros de Modo Mixto: Combinan las funciones de los filtros de modo diferencial y de modo común en un solo dispositivo.
Aplicaciones de los Filtros EMI
Los filtros EMI son vitales en una variedad de aplicaciones para garantizar el correcto funcionamiento de los sistemas eléctricos y electrónicos. Algunas de las aplicaciones más comunes incluyen:
- 1Equipos electrónicos de consumo: Los filtros EMI se utilizan en dispositivos como televisores, computadoras y teléfonos móviles para eliminar el ruido eléctrico y garantizar un rendimiento óptimo.
- 2Industria automotriz: Los filtros EMI ayudan a prevenir la interferencia electromagnética en los sistemas electrónicos de los vehículos, tales como sistemas de navegación, radios y sistemas de control del motor.
- 3Sector de la salud: Los filtros EMI son esenciales en equipos médicos para garantizar que las señales electromagnéticas no interfieran con la precisión de los diagnósticos y tratamientos.
Consideraciones al Elegir un Filtro EMI
La elección del filtro EMI adecuado depende de varios factores, incluyendo la naturaleza de la interferencia, la compatibilidad electromagnética (CEM) del sistema y las regulaciones aplicables. Por lo tanto, es importante tener en cuenta lo siguiente:
- Espectro de frecuencia: Determinar el rango de frecuencia de la interferencia ayudará a seleccionar el filtro EMI adecuado.
- Normas y regulaciones: Los sistemas deben cumplir con las normas y regulaciones locales e internacionales de CEM, por lo que el filtro EMI debe ser capaz de ayudar a cumplir con estos estándares.
- Tamaño y forma: El espacio disponible y la forma del dispositivo pueden influir en la elección del filtro EMI.
Conclusión
Los filtros EMI desempeñan un papel crucial en el mundo de la electrónica al garantizar que nuestros dispositivos y sistemas funcionen correctamente al minimizar la interferencia electromagnética. Desde nuestros dispositivos electrónicos personales hasta la maquinaria industrial y los equipos médicos, los filtros EMI ayudan a mantener la integridad de las señales eléctricas y a proteger los sistemas de potenciales perturbaciones electromagnéticas. Por lo tanto, entender los fundamentos de los filtros EMI y cómo seleccionar el adecuado es esencial para cualquier persona que trabaje con sistemas eléctricos y electrónicos.
