Introducción a los Diodos de Recuperación Rápida
Los Diodos de Recuperación Rápida, también conocidos como diodos de conmutación rápida, son un tipo especial de diodos que se utilizan principalmente en circuitos electrónicos donde la velocidad de conmutación es un factor crítico. A diferencia de los diodos convencionales, estos diodos tienen una capacidad de recuperación inversa más rápida, lo que significa que pueden pasar de un estado de conducción a uno de no conducción en un tiempo muy corto.
Características de los Diodos de Recuperación Rápida
-
Velocidad de conmutación rápida: Los diodos de recuperación rápida son capaces de cambiar su estado de conducción a no conducción en un corto período de tiempo. Esta velocidad se mide en nanosegundos (ns) o picosegundos (ps), y es esencial en aplicaciones de alta frecuencia.
-
Menor tiempo de recuperación inversa: El tiempo de recuperación inversa es el tiempo que tarda un diodo en pasar de la conducción en la dirección inversa a la no conducción cuando se aplica una tensión directa. En los diodos de recuperación rápida, este tiempo es significativamente menor en comparación con los diodos normales.
-
Baja capacitancia de unión: Este tipo de diodo tiene una capacitancia de unión muy baja. La capacitancia de unión es la cantidad de carga almacenada en el diodo cuando se aplica una tensión. Una capacitancia baja permite una conmutación más rápida.
Funcionamiento de los Diodos de Recuperación Rápida

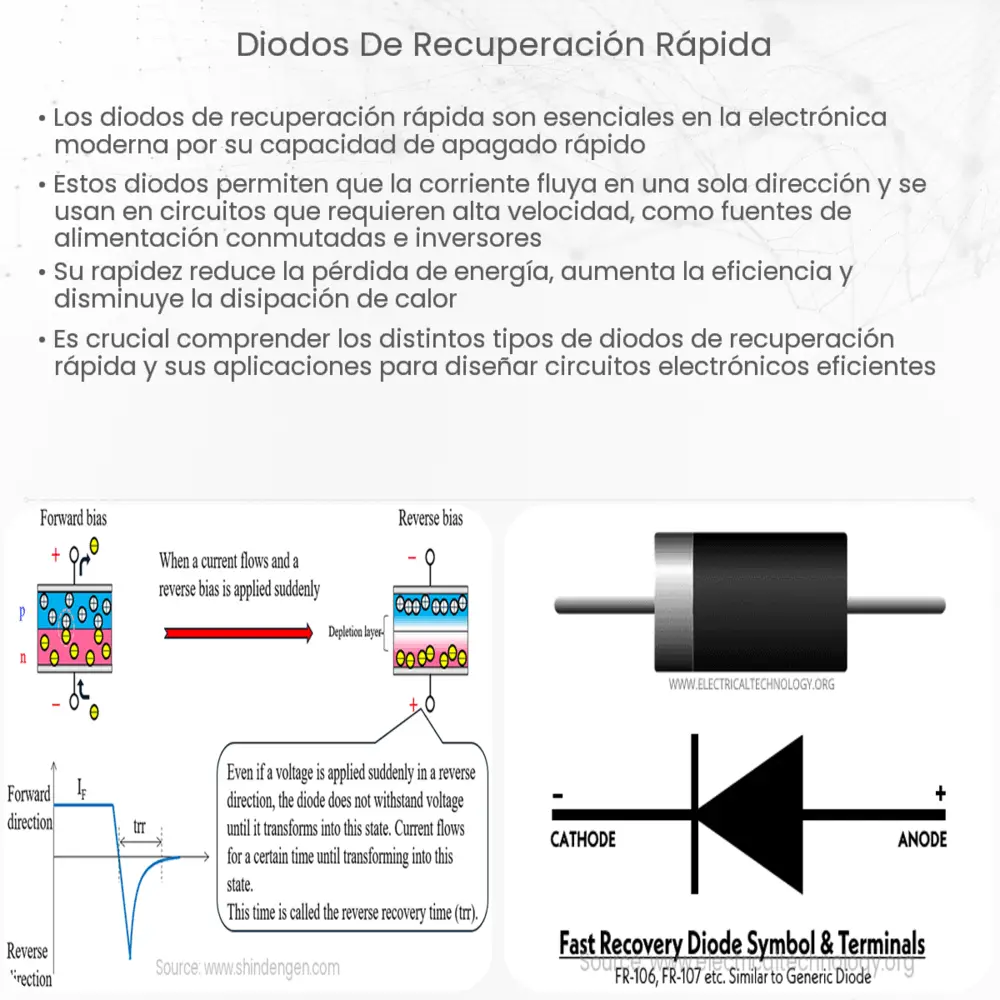

En condiciones normales, cuando a un diodo se le aplica una tensión directa, permite el flujo de corriente y cuando se le aplica una tensión inversa, bloquea el flujo de corriente. Sin embargo, cuando se cambia de una tensión inversa a una directa, el diodo no bloquea inmediatamente el flujo de corriente. Este tiempo es lo que se conoce como tiempo de recuperación inversa.
En un diodo de recuperación rápida, este tiempo de recuperación inversa es muy corto, lo que significa que el diodo puede bloquear rápidamente el flujo de corriente cuando se le cambia de una tensión inversa a una directa. Esto es especialmente útil en aplicaciones de alta frecuencia donde la velocidad de conmutación es crítica.
Aplicaciones de los Diodos de Recuperación Rápida
-
Suministro de energía conmutada: Los diodos de recuperación rápida son muy utilizados en las fuentes de alimentación conmutadas debido a su capacidad para manejar altas velocidades de conmutación y su capacidad para soportar altas tensiones inversas.
-
Inversores y convertidores: Estos diodos son esenciales en la construcción de inversores y convertidores de energía, ya que estos dispositivos requieren una conmutación rápida para funcionar eficientemente.
-
Aplicaciones de RF: En la radiofrecuencia (RF) y otras aplicaciones de alta frecuencia, los diodos de recuperación rápida son ideales debido a su bajo tiempo de recuperación inversa y su baja capacitancia de unión.
-
Electrónica de potencia: Los diodos de recuperación rápida también se utilizan en varios dispositivos de electrónica de potencia como los controladores de motor y los controladores de LED.
Selección de Diodos de Recuperación Rápida
La selección de un diodo de recuperación rápida depende en gran medida de las necesidades de la aplicación. Algunos factores a tener en cuenta son la corriente y la tensión máximas que el diodo debe soportar, la velocidad de conmutación requerida, el tiempo de recuperación inversa y la capacitancia de unión. Además, también puede ser relevante el tamaño del diodo y su resistencia al calor.
Conclusión
Los diodos de recuperación rápida son componentes electrónicos esenciales en muchas aplicaciones modernas donde la velocidad de conmutación es crítica. Su capacidad para cambiar rápidamente de estado y su baja capacitancia de unión los hacen ideales para su uso en fuentes de alimentación conmutadas, inversores, convertidores de energía y aplicaciones de RF.
Aunque pueden parecer similares a los diodos normales, los diodos de recuperación rápida tienen características y comportamientos únicos que los hacen aptos para estas aplicaciones. A la hora de seleccionar un diodo de recuperación rápida, es importante tener en cuenta la aplicación específica y los requerimientos técnicos para asegurarse de que se está eligiendo el diodo adecuado.
