Descubre el diodo IMPATT: su funcionamiento, aplicaciones y futuro en el mundo de la electrónica de alta frecuencia.

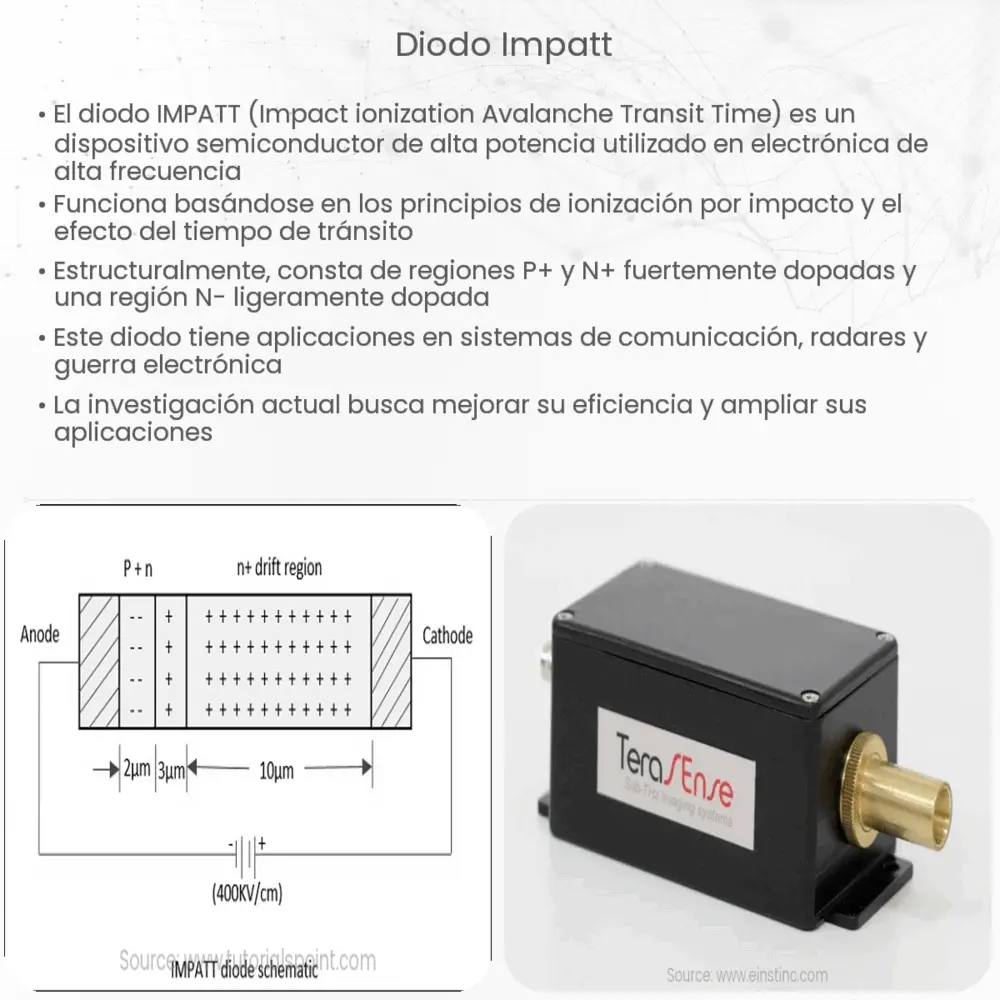

El diodo IMPATT
En el mundo de la electrónica, un componente de vital importancia es el diodo. Este dispositivo tiene múltiples variantes, una de las cuales es el diodo IMPATT (Diode for IMPact ionization Avalanche Transit Time). Es un tipo especial de diodo de túnel que se utiliza en la microelectrónica. En esta primera parte, exploraremos sus características fundamentales, principio de funcionamiento y aplicaciones.
Características del Diodo IMPATT
El diodo IMPATT es un dispositivo de alta frecuencia que opera por medio de un proceso llamado ionización por impacto, lo que le da su nombre. Los diodos IMPATT son capaces de operar a frecuencias que van desde unos pocos gigahercios hasta más de 100 gigahercios, lo que los convierte en una excelente opción para ciertas aplicaciones de microondas y radar.
Estos diodos pueden manejar niveles de potencia comparables a los de los tubos de ondas de radio de tamaño similar. Sin embargo, a diferencia de estos tubos, los diodos IMPATT pueden ser producidos en masa y a costos relativamente bajos.
Principio de funcionamiento
El funcionamiento del diodo IMPATT se basa en la ionización de avalancha y el tiempo de tránsito del portador. Bajo ciertas condiciones, un campo eléctrico suficientemente fuerte puede causar que los electrones aceleren a velocidades tan altas que pueden ionizar otros átomos al impactar, causando una «avalancha» de ionización.
- Primero, se aplica un voltaje inverso al diodo para iniciar la ionización de avalancha.
- A continuación, los portadores de carga (electrones y huecos) son arrastrados a través de la región de agotamiento por el campo eléctrico.
- Finalmente, la avalancha de ionización y el tiempo de tránsito de los portadores de carga conducen a la generación de una corriente de CA.
Aplicaciones del diodo IMPATT
Las aplicaciones de los diodos IMPATT son principalmente en el campo de las microondas y la generación de ondas de radio de alta frecuencia. Son especialmente útiles en sistemas de radar, donde se utilizan como fuente de señal de alta potencia. Además, debido a su capacidad para operar a frecuencias extremadamente altas, también se utilizan en la industria de las telecomunicaciones, para la transmisión de datos a larga distancia y a alta velocidad.
Desventajas del diodo IMPATT
Aunque los diodos IMPATT ofrecen muchas ventajas, también tienen algunas desventajas. Generan niveles de ruido significativos, que pueden limitar su utilidad en ciertas aplicaciones. Además, debido a su funcionamiento basado en la ionización de avalancha, también son propensos a daños por sobretensión. Este problema se puede mitigar hasta cierto punto mediante un diseño cuidadoso y la elección de materiales adecuados.
Variantes del diodo IMPATT
Existen varias variantes del diodo IMPATT, incluyendo los diodos TRAPATT y BARITT. Cada una de estas variantes tiene sus propias características y aplicaciones específicas. Por ejemplo, los diodos TRAPATT son similares a los diodos IMPATT, pero operan a través de un mecanismo de trampa de plasma en lugar de la ionización de avalancha. Los diodos BARITT, por otro lado, se utilizan en aplicaciones donde se necesita una velocidad de conmutación extremadamente rápida.
Avances y desarrollos futuros
El campo de la microelectrónica está en constante evolución, y los diodos IMPATT no son una excepción. Los avances en tecnología y materiales están permitiendo el desarrollo de diodos IMPATT que operan a frecuencias aún más altas, y que tienen mayor eficiencia y menor generación de ruido. A medida que estos avances continúen, podemos esperar ver diodos IMPATT siendo utilizados en una gama aún más amplia de aplicaciones en el futuro.
Conclusión
En conclusión, el diodo IMPATT es un componente valioso en el ámbito de la electrónica, especialmente en las aplicaciones de alta frecuencia. Aunque tiene sus desventajas, como la generación de ruido y la susceptibilidad a daños por sobretensión, sus ventajas y versatilidad hacen que sea una opción atractiva para muchas aplicaciones. Con los continuos avances en tecnología y materiales, el futuro del diodo IMPATT en la microelectrónica parece prometedor. Este diodo de alto rendimiento seguirá siendo un pilar en las telecomunicaciones y los sistemas de radar, donde sus características únicas son particularmente valiosas.
