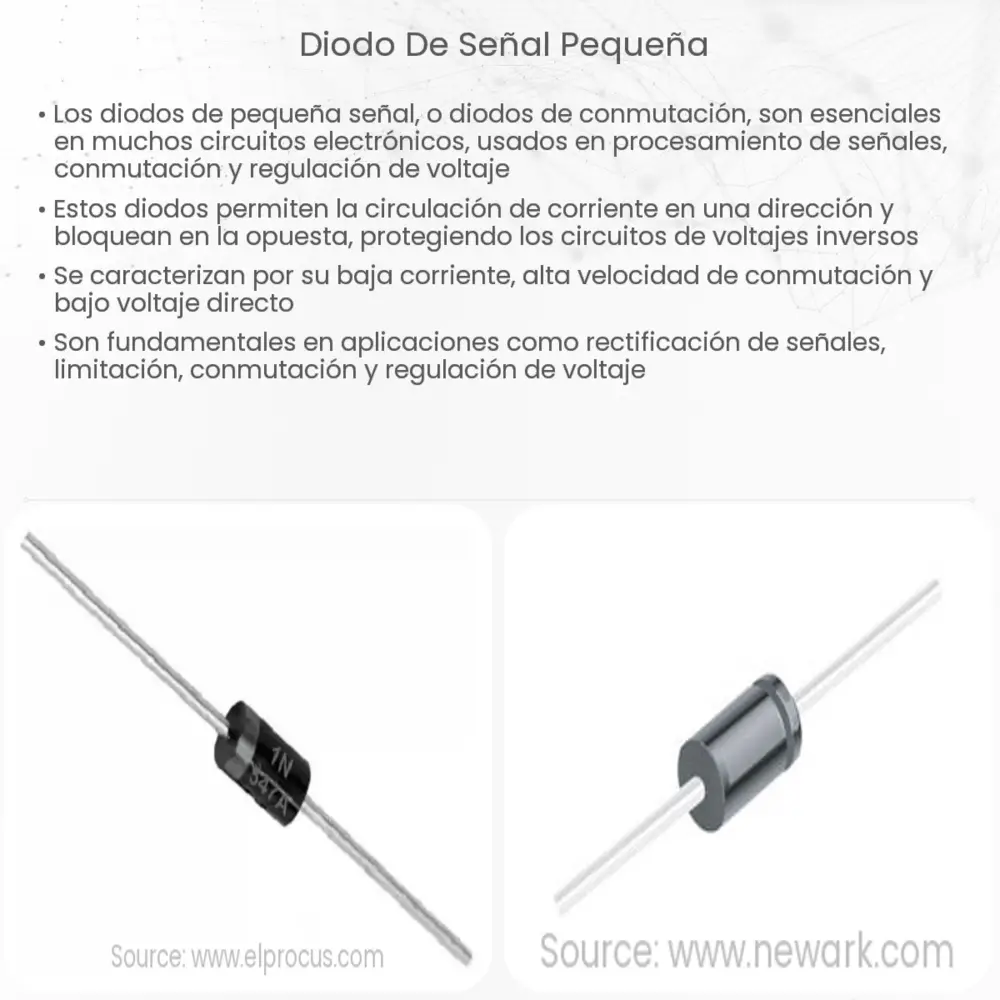

Introducción al Diodo de Señal Pequeña
Los diodos de señal pequeña son un tipo de diodo semiconductores que desempeñan un papel crucial en diversas aplicaciones electrónicas. Se utilizan principalmente para procesar señales de pequeña escala, las cuales son señales con amplitudes de voltaje relativamente bajas, generalmente inferiores a 1 volt.
Funcionamiento de los Diodos de Señal Pequeña
El funcionamiento de un diodo de señal pequeña se basa en la propiedad de los diodos semiconductores de permitir el paso de la corriente eléctrica en un solo sentido. Al aplicar un voltaje en la dirección correcta (la dirección de avance), el diodo permitirá que la corriente fluya a través de él. Sin embargo, si se aplica un voltaje en la dirección opuesta (la dirección de inversión), el diodo no permitirá que la corriente fluya, actuando como un interruptor de circuito abierto. Esta característica es esencial para la detección y manipulación de señales pequeñas en varios dispositivos electrónicos.
-
Diodos de germanio: Estos diodos de señal pequeña se fabrican a partir de germanio y ofrecen una caída de voltaje más baja (aproximadamente 0.3 voltios) que los diodos de silicio cuando están en dirección de avance. Esto los hace especialmente útiles para aplicaciones que necesitan un umbral de voltaje más bajo.
-
Diodos de silicio: Los diodos de silicio tienen una caída de voltaje en dirección de avance de aproximadamente 0.7 voltios. Son más comunes y se utilizan en una variedad de aplicaciones debido a su robustez y fiabilidad.
Aplicaciones del Diodo de Señal Pequeña
Los diodos de señal pequeña tienen una gran variedad de aplicaciones en electrónica. Algunas de estas aplicaciones incluyen:
-
Rectificación de señal: En esta aplicación, los diodos de señal pequeña se utilizan para convertir la corriente alterna (CA) en corriente continua (CC). Esto se realiza permitiendo que la corriente fluya solo en una dirección, lo que efectivamente «corta» la mitad negativa de la señal de CA, resultando en una señal de CC.
Continuaremos con más aplicaciones y detalles en la segunda parte del artículo.
-
Clipping y Clamping: Los diodos de señal pequeña también se usan en circuitos de clip y clamp para limitar la amplitud de una señal. En los circuitos de clipping, los diodos pueden ayudar a eliminar las partes de una señal que se encuentran por encima o por debajo de un nivel específico. En los circuitos de clamping, los diodos se utilizan para desplazar una señal completa hacia arriba o hacia abajo sin cambiar su forma.
-
Modulación y demodulación: En las comunicaciones por radio, los diodos de señal pequeña son cruciales para los procesos de modulación y demodulación de señales. Aquí, los diodos ayudan a combinar (modular) o separar (demodular) la señal de información de la portadora.
-
Protección contra sobretensiones: Estos diodos también pueden actuar como protectores contra sobretensiones, donde bloquean la corriente para evitar que el exceso de voltaje dañe los componentes sensibles del circuito.
Selección del Diodo de Señal Pequeña
La elección del diodo de señal pequeña correcto depende de varios factores, incluyendo el voltaje de umbral, la corriente directa máxima, la potencia máxima, la capacidad de manipulación del pico de corriente inversa (IRSM) y la velocidad de conmutación. Es importante seleccionar el diodo adecuado para cada aplicación específica para asegurar un rendimiento óptimo del circuito.
Conclusión
Los diodos de señal pequeña son componentes electrónicos versátiles y potentes que desempeñan roles esenciales en numerosos dispositivos y aplicaciones. Estos diodos son críticos en la rectificación de señales, el clipping y clamping, la modulación y demodulación, así como en la protección contra sobretensiones. La correcta selección de un diodo de señal pequeña en función de las necesidades específicas de cada aplicación, puede contribuir significativamente a la eficiencia y efectividad de los circuitos electrónicos.
