Descubre el funcionamiento y las aplicaciones de los convertidores elevadores, desde la electrónica de potencia hasta la energía solar.
¿Qué es un convertidor elevador?
Un convertidor elevador o, como se conoce técnicamente, un convertidor Boost, es un tipo de convertidor DC-DC que tiene una salida de voltaje mayor que su entrada de voltaje. Forma parte de una categoría más amplia de convertidores de potencia llamados convertidores reductores-elevadores (o buck-boost), que pueden reducir o aumentar la tensión según sea necesario.
Funcionamiento de un convertidor elevador
En un convertidor elevador, la energía se transfiere desde la entrada a la salida durante la conducción (cuando el interruptor está cerrado), y la energía se libera a la salida durante la no conducción (cuando el interruptor está abierto). En términos más simples, al cerrar y abrir un interruptor a alta velocidad, un convertidor elevador puede «elevar» la tensión de entrada a una tensión de salida más alta.
Aplicaciones del convertidor elevador
- Electrónica de potencia: Los convertidores elevadores son muy utilizados en la electrónica de potencia, particularmente en aplicaciones donde se necesita una tensión de salida constante y alta, pero la tensión de entrada puede variar. Algunos ejemplos incluyen la alimentación de dispositivos electrónicos a partir de baterías que se descargan con el tiempo.
- Vehículos eléctricos: Los convertidores elevadores también son fundamentales en vehículos eléctricos, donde convierten la energía de la batería (que puede variar en función del estado de carga de la batería) a un nivel de tensión constante que se requiere para el funcionamiento de los sistemas eléctricos del vehículo.
- Paneles solares: En sistemas de energía solar, los convertidores elevadores se utilizan para maximizar la energía que se extrae de los paneles solares, transformando la tensión de salida del panel en una tensión que es más adecuada para cargar las baterías o para alimentar la red eléctrica.
Estas son solo algunas de las aplicaciones de los convertidores elevadores. Son una parte esencial de muchas tecnologías modernas y juegan un papel crucial en la gestión de la energía en una variedad de sistemas.

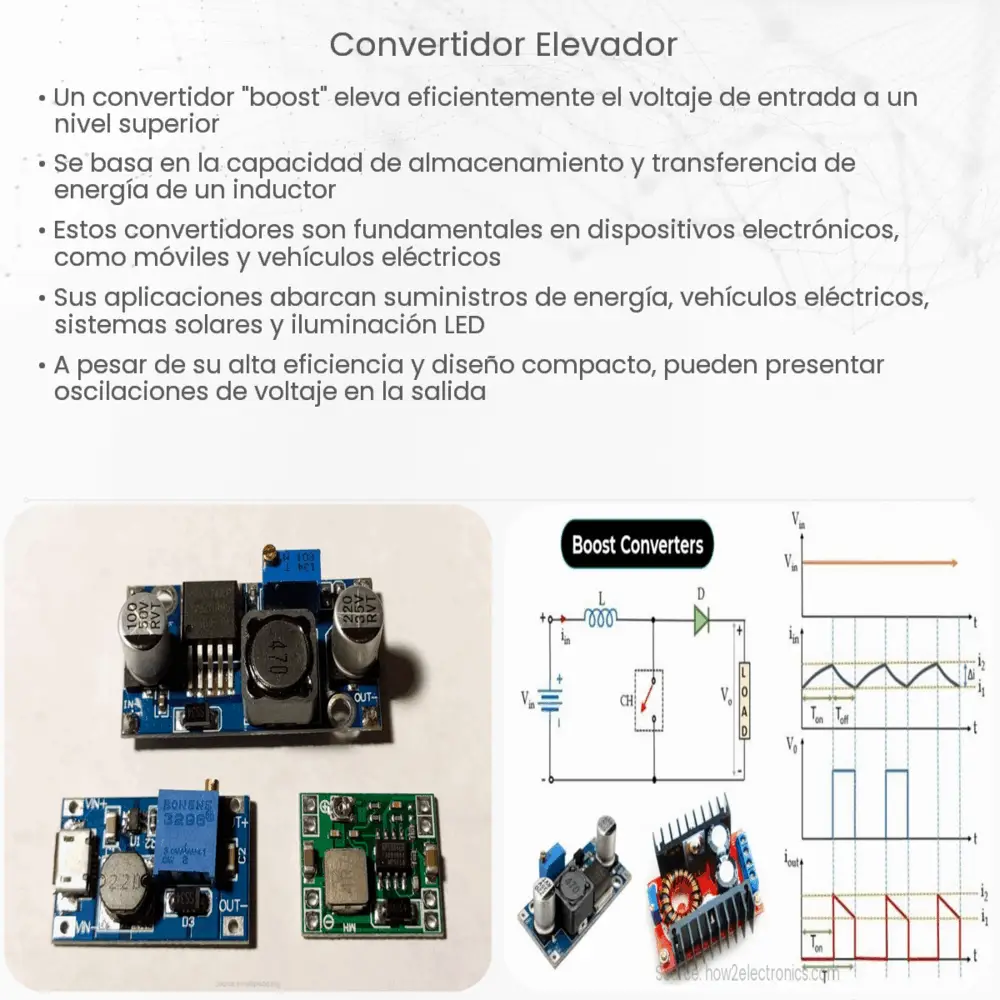

Diseño y componentes de un convertidor elevador
El diseño básico de un convertidor elevador incluye un interruptor (transistor), una inductancia (bobina), un diodo y un condensador. El interruptor controla el flujo de corriente a través del inductor, y al cerrarse y abrirse rápidamente, permite que el inductor acumule y libere energía, elevando así la tensión.
La elección del inductor es particularmente importante, ya que su tamaño y capacidad de manejo de corriente determinan qué tan eficazmente puede trabajar el convertidor elevador. El diodo y el condensador también son esenciales para garantizar que la corriente fluya en la dirección correcta y para suavizar la tensión de salida, respectivamente.
Ventajas y desventajas de los convertidores elevadores
- Ventajas: Entre las ventajas de los convertidores elevadores se incluyen su capacidad para proporcionar una tensión de salida constante y alta a partir de una tensión de entrada más baja, su eficiencia energética y su simplicidad relativa en términos de diseño y componentes. Esto los hace ideales para una variedad de aplicaciones en las que la tensión de entrada puede variar pero se necesita una tensión de salida constante.
- Desventajas: Sin embargo, también tienen desventajas. Por ejemplo, debido a su naturaleza de conmutación, pueden generar ruido e interferencias electromagnéticas (EMI). Además, los componentes, como el inductor y el condensador, deben ser seleccionados cuidadosamente para garantizar la eficiencia y la estabilidad del convertidor.
Conclusión
En conclusión, los convertidores elevadores son herramientas poderosas en el campo de la electrónica de potencia. A través de su capacidad para transformar una tensión de entrada más baja en una tensión de salida más alta, desempeñan un papel fundamental en una variedad de aplicaciones, desde vehículos eléctricos hasta sistemas de energía solar. A pesar de sus desafíos, como el ruido y la necesidad de una selección cuidadosa de los componentes, su versatilidad y eficiencia los convierten en una tecnología esencial en nuestra sociedad moderna, con un papel cada vez más importante a medida que avanzamos hacia un futuro más electrónico y más energéticamente eficiente.
