Introducción a los Conectores Coaxiales
Los conectores coaxiales, a menudo conocidos como conectores coax o conector coaxial RF, son un tipo de conector utilizado para transmitir señales eléctricas de alta frecuencia a través de los cables coaxiales. Este artículo explorará el diseño, la aplicación y los diferentes tipos de conectores coaxiales.
Diseño de los Conectores Coaxiales
El diseño de un conector coaxial es particularmente ingenioso y está bien adaptado para mantener la integridad de la señal que está transmitiendo. Está compuesto por cuatro partes clave: el pin central, el aislante, la carcasa exterior y el anillo de acoplamiento. La señal eléctrica se transmite a través del pin central, mientras que el aislante mantiene el pin central separado del revestimiento exterior para evitar cortocircuitos. La carcasa exterior, generalmente hecha de metal, protege la señal de interferencias electromagnéticas.
Aplicaciones de los Conectores Coaxiales
Los conectores coaxiales se utilizan en una amplia gama de aplicaciones debido a su capacidad para manejar altas frecuencias y proporcionar blindaje contra las interferencias electromagnéticas. Algunas de las aplicaciones más comunes incluyen la transmisión de señales de radio y televisión, el uso en sistemas de comunicaciones de red, y en equipos de medición y prueba.
- Televisión y Radio: En la industria de la radiodifusión, los conectores coaxiales se utilizan para transmitir señales de audio y video con alta calidad y sin interferencias.
- Redes de Comunicación: En las redes de computadoras, los conectores coaxiales se utilizan para conectar dispositivos y transmitir datos a altas velocidades.
- Equipos de Medición y Prueba: En laboratorios y entornos de pruebas, los conectores coaxiales se utilizan para conectar equipos de medición y proporcionar una ruta segura para las señales eléctricas.

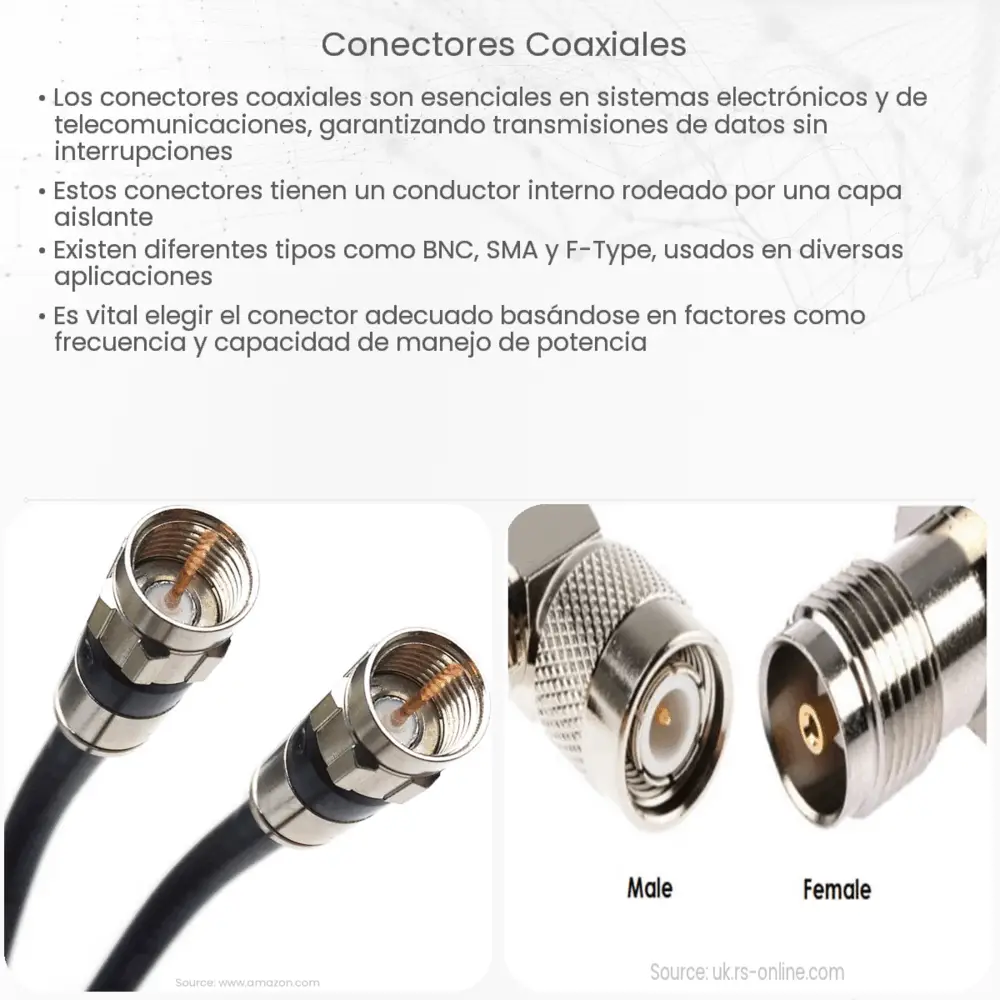

Tipos de Conectores Coaxiales
Existen varios tipos de conectores coaxiales, cada uno diseñado para un propósito específico. Algunos de los tipos más comunes incluyen el BNC, el SMA, el N, el TNC y el F. El tipo de conector coaxial que se debe utilizar depende de la aplicación específica, la frecuencia de la señal y las especificaciones del cable coaxial.
Tipos Comunes de Conectores Coaxiales
- BNC: Los conectores BNC (Bayonet Neill–Concelman) son utilizados ampliamente en equipos de prueba y medición, así como en algunas aplicaciones de video. Son conocidos por su mecanismo de acoplamiento de bayoneta, que asegura una conexión segura.
- SMA: Los conectores SMA (SubMiniature version A) son pequeños, con un diámetro de acoplamiento de 0.250 pulgadas. Son populares en sistemas de radiofrecuencia debido a su tamaño compacto y su capacidad para manejar altas frecuencias.
- N: Los conectores tipo N son robustos y pueden manejar altas potencias, lo que los hace ideales para aplicaciones que involucran transmisiones de alta frecuencia, como las antenas de radio y televisión.
- TNC: Los conectores TNC (Threaded Neill–Concelman) son similares a los BNC, pero utilizan un mecanismo de acoplamiento roscado para una conexión más segura, especialmente en aplicaciones que requieren resistencia a las vibraciones.
- F: Los conectores tipo F son comunes en aplicaciones de televisión por cable y satélite debido a su bajo costo y facilidad de instalación.
Conclusión
Los conectores coaxiales juegan un papel crucial en el mundo de las comunicaciones y la transmisión de datos. Su diseño único les permite transmitir señales eléctricas de alta frecuencia con una interferencia mínima, lo que los hace ideales para una amplia gama de aplicaciones, desde la televisión y la radio hasta las redes de computadoras y el equipamiento de laboratorio. Cada tipo de conector coaxial ofrece sus propias ventajas y se adapta a diferentes necesidades, lo que refuerza la versatilidad y la importancia de estos pequeños pero potentes componentes. A medida que las tecnologías de comunicación continúan avanzando, es probable que los conectores coaxiales mantengan su relevancia y sigan siendo una pieza fundamental en el desarrollo y funcionamiento de nuestros sistemas de comunicación modernos.
