Explore el funcionamiento, los componentes, las aplicaciones y beneficios de los circuitos seguidores de voltaje en la electrónica moderna.
Introducción a los Circuitos Seguidores de Voltaje
Los circuitos seguidores de voltaje, también conocidos como seguidores de emisor, seguidores de buffer o amplificadores de buffer, juegan un papel fundamental en el mundo de la electrónica. La función principal de estos circuitos es reproducir la señal de entrada en la salida, pero con una capacidad de corriente mayor. Es decir, su función es amplificar la potencia de la señal sin alterar su forma.
Funcionamiento de los Circuitos Seguidores de Voltaje
El seguidor de voltaje, por lo general, es un amplificador operacional (Op-Amp) en la configuración de retroalimentación negativa, donde la salida está conectada a la entrada inversora. El voltaje de salida de un seguidor de voltaje es igual al voltaje de entrada. Es decir, la ganancia de voltaje es uno (Av=1), pero la ganancia de corriente es muy alta.
Este tipo de circuito es útil cuando necesitamos conducir una carga de alta corriente con una señal de baja potencia. Por ejemplo, un seguidor de voltaje se puede usar para manejar la carga de los altavoces de audio de un reproductor de música.
Componentes de los Circuitos Seguidores de Voltaje
Los componentes básicos de un seguidor de voltaje son:
- Transistor: Se utiliza para amplificar la corriente.
- Resistencias: Son utilizadas para controlar el flujo de corriente en el circuito.
- Condensador: Se utiliza para filtrar el ruido y estabilizar el voltaje.
Aplicaciones de los Circuitos Seguidores de Voltaje
Los circuitos seguidores de voltaje se usan en una variedad de aplicaciones, incluyendo:
- Impedancia de salida baja: Pueden ser usados para proporcionar una impedancia de salida muy baja. Esto es útil para manejar cargas de alta corriente.
- Amplificación de corriente: Se utilizan para amplificar la corriente sin cambiar el voltaje.
- Interfaz entre etapas de un sistema: Se utilizan para aislar las etapas de un sistema, minimizando la interacción entre ellas.
Ejemplo de un Circuito Seguidor de Voltaje

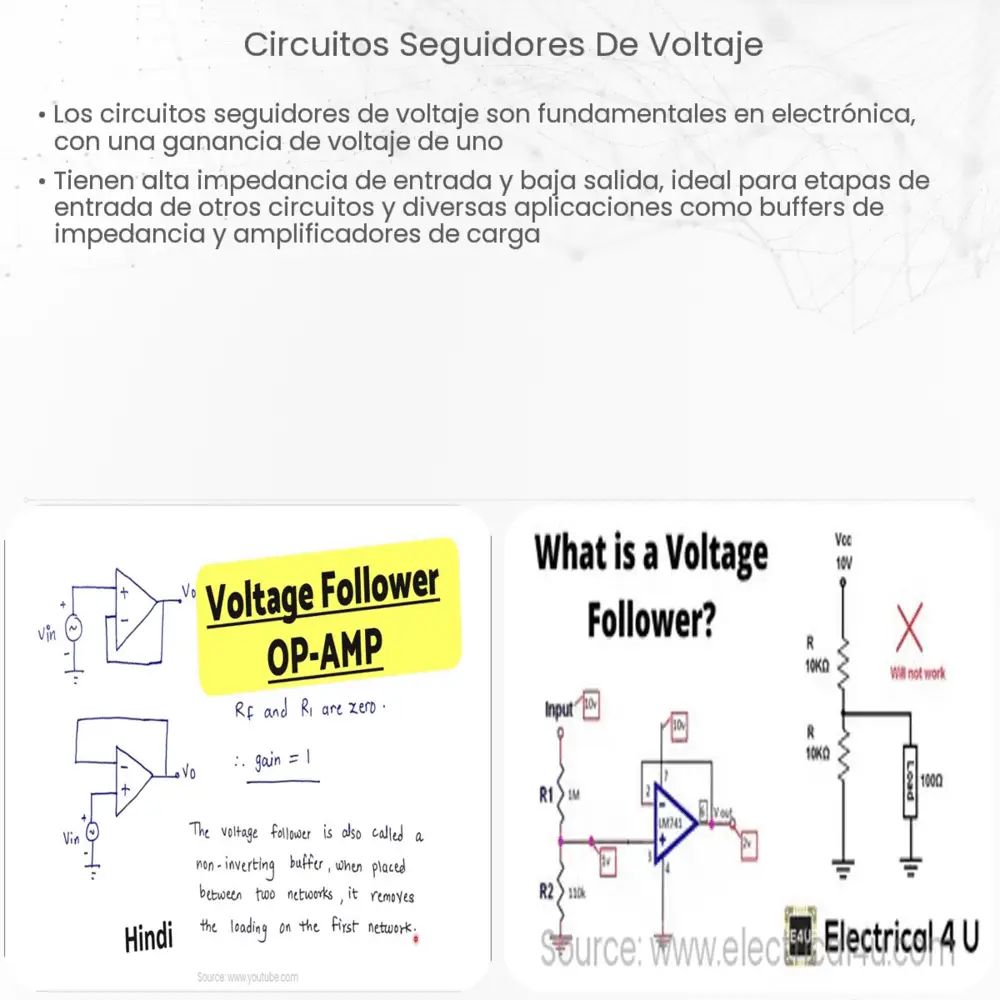

Un ejemplo simple de un seguidor de voltaje es un circuito que utiliza un amplificador operacional. La entrada no inversora está conectada a la señal de entrada y la salida está conectada a la entrada inversora. La señal de entrada es, por lo tanto, la misma que la señal de salida, pero con una mayor capacidad de corriente. El circuito no altera la señal, simplemente la «sigue».
Beneficios de los Circuitos Seguidores de Voltaje
Los seguidores de voltaje tienen varias ventajas que los hacen valiosos en muchos contextos:
- Impedancia de entrada alta: Permiten una transferencia de señal eficiente al presentar una alta impedancia de entrada, lo que significa que no cargan la fuente de señal.
- Impedancia de salida baja: Al tener una baja impedancia de salida, pueden manejar cargas de alta corriente sin problemas.
- Amplificación de corriente: Aunque la ganancia de voltaje es 1 (es decir, el voltaje de salida es igual al voltaje de entrada), la ganancia de corriente es alta.
Consideraciones a tener en cuenta
Aunque los circuitos seguidores de voltaje son altamente beneficiosos, existen algunas consideraciones a tener en cuenta. Uno de los aspectos más importantes es asegurar que la fuente de alimentación del amplificador pueda suministrar la corriente necesaria para la carga. Además, es esencial tener en cuenta que, aunque un seguidor de voltaje no amplifica la señal de voltaje, todavía es susceptible a problemas de ruido y estabilidad.
Conclusión
En resumen, los circuitos seguidores de voltaje son una herramienta esencial en electrónica. Gracias a su capacidad para manejar cargas de alta corriente sin alterar la señal de voltaje, estos circuitos encuentran aplicaciones en una amplia variedad de campos, desde la amplificación de audio hasta la interfaz entre diferentes etapas de un sistema electrónico. Sin embargo, es crucial tener en cuenta las limitaciones y consideraciones relacionadas con su uso para garantizar su funcionamiento efectivo y seguro.
