Descubre los fundamentos de los circuitos RL, su funcionamiento, aplicaciones y cómo se analizan en electrónica y ingeniería eléctrica.
Introducción a los Circuitos RL
Los circuitos RL, donde «R» denota resistencia y «L» indica inductancia, son uno de los bloques fundamentales en el campo de la electrónica y la ingeniería eléctrica. Los circuitos RL son típicamente utilizados en diversas aplicaciones que abarcan desde sistemas de audio hasta sistemas de transmisión de energía.
¿Qué es un Circuito RL?
Un circuito RL es un circuito eléctrico que consta de una resistencia (R) y una inductancia (L) conectadas en serie o en paralelo. La relación entre la corriente y el voltaje en un circuito RL se rige por la ley de Ohm y las leyes de Faraday para la inductancia.
Componentes de un Circuito RL
- Resistencia (R): La resistencia es el componente que se opone al flujo de corriente en un circuito eléctrico. Su unidad de medida es el Ohmio (Ω).
- Inductancia (L): La inductancia es el componente que tiene la capacidad de almacenar energía en forma de campo magnético cuando la corriente fluye a través de ella. Su unidad de medida es el Henry (H).
Funcionamiento de los Circuitos RL

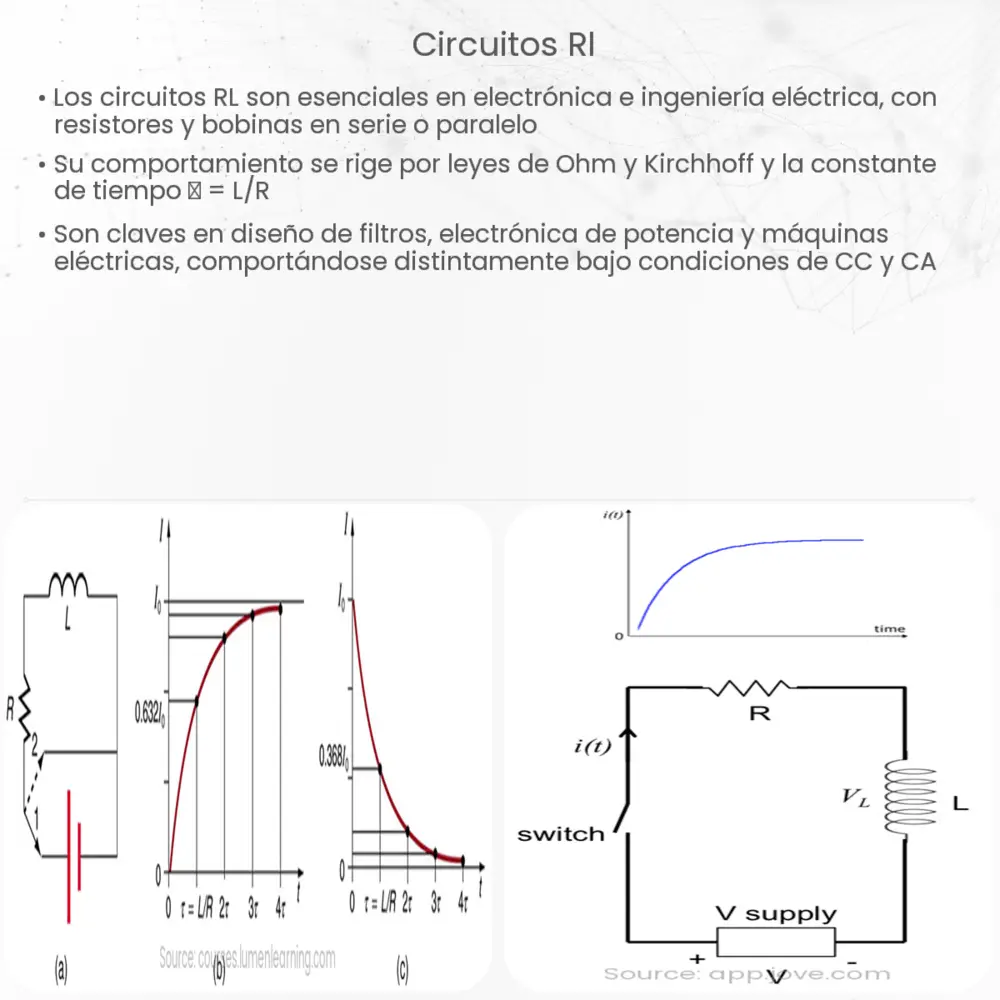

En un circuito RL, el comportamiento de la corriente y el voltaje depende del valor de la resistencia y la inductancia. Cuando se aplica un voltaje a un circuito RL, la corriente no cambia instantáneamente debido a la propiedad de la inductancia de resistir los cambios en la corriente. Este fenómeno es conocido como «respuesta transitoria».
Aplicaciones de los Circuitos RL
Los circuitos RL tienen muchas aplicaciones en la vida cotidiana y en la industria. Algunos de estos usos incluyen:
- Sistemas de audio: Los circuitos RL se utilizan en sistemas de audio para filtrar frecuencias específicas y para ajustar la respuesta de frecuencia del sistema.
- Suministro de energía eléctrica: Los circuitos RL se utilizan en sistemas de transmisión de energía eléctrica para limitar los picos de corriente y proteger el sistema.
Análisis de los Circuitos RL
El análisis de los circuitos RL implica comprender cómo cambian el voltaje y la corriente a lo largo del tiempo. Este análisis a menudo se realiza utilizando las ecuaciones diferenciales basadas en las leyes de Kirchhoff y la ley de Faraday de la inducción electromagnética. También se utilizan los conceptos de tiempo de subida, tiempo de establecimiento y constante de tiempo para describir cómo cambia la corriente en el circuito con el tiempo.
Circuitos RL en Serie y en Paralelo
Los circuitos RL pueden estar configurados de dos formas principales:
- Serie: En un circuito RL en serie, la misma corriente fluye a través de la resistencia y la inductancia.
- Paralelo: En un circuito RL en paralelo, el voltaje a través de la resistencia y la inductancia es el mismo.
Concepto de Fase en Circuitos RL
En los circuitos RL, la corriente y el voltaje no siempre están en fase, es decir, no alcanzan sus valores máximos al mismo tiempo. Este desfase se debe a la presencia de la inductancia, que introduce un retraso entre el voltaje y la corriente. Este retraso se representa mediante un ángulo de fase en los cálculos de circuitos RL en corriente alterna (CA).
Conclusión
En resumen, los circuitos RL juegan un papel crucial en la electrónica y la ingeniería eléctrica. Con su capacidad para controlar y manipular la corriente y el voltaje, estos circuitos son vitales en una serie de aplicaciones, desde sistemas de audio hasta la transmisión de energía eléctrica. Comprender cómo operan los circuitos RL y cómo se comportan bajo diferentes condiciones es fundamental para los ingenieros y técnicos que trabajan en estos campos. El análisis de estos circuitos requiere un sólido conocimiento de las leyes de la física, y su estudio proporciona una base sólida para la comprensión de sistemas electrónicos más complejos.
