Explore los conceptos básicos de los circuitos RC, sus componentes, funciones, análisis matemático y aplicaciones prácticas.

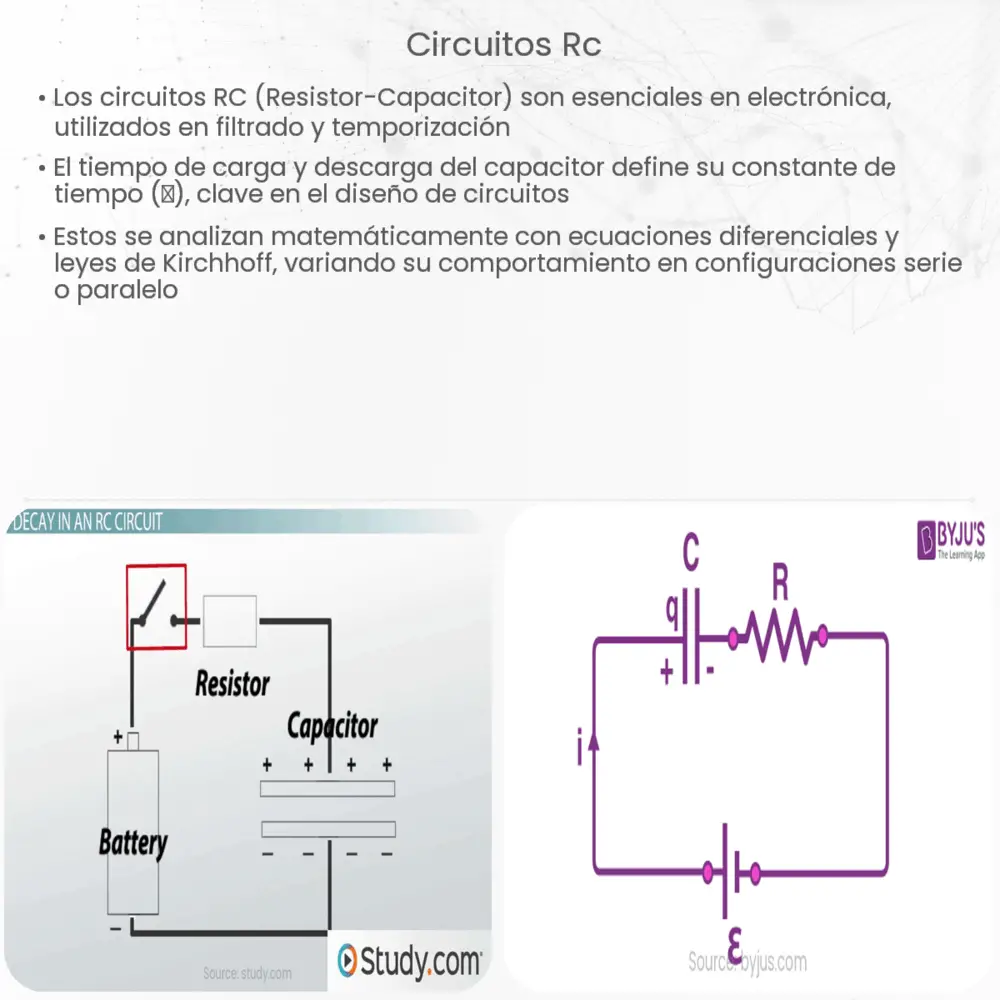

Introducción a los Circuitos RC
Los circuitos RC, o circuitos de resistencia-capacitancia, son una categoría fundamental de circuitos electrónicos que consisten en resistencias y condensadores conectados en diversas configuraciones. Esta combinación de componentes crea una gama fascinante de comportamientos que son esenciales para la comprensión de la electrónica moderna.
Componentes de los Circuitos RC
Los circuitos RC se componen de dos componentes principales: las resistencias y los condensadores. Las resistencias son componentes que limitan la corriente eléctrica en un circuito, mientras que los condensadores son dispositivos que almacenan energía en un campo eléctrico.
- Resistencias: Son elementos pasivos que disipan energía en forma de calor. La cantidad de corriente que pasa a través de una resistencia es directamente proporcional a la tensión aplicada a través de ella, según la ley de Ohm.
- Condensadores: Son elementos pasivos que almacenan energía en un campo eléctrico generado entre dos placas conductoras separadas por un material dieléctrico. La capacidad de un condensador para almacenar carga es medida por su capacitancia.
Características y Funciones de los Circuitos RC
La interacción entre las resistencias y los condensadores en un circuito RC genera características y comportamientos específicos. Los circuitos RC pueden usarse como filtros, temporizadores y osciladores, entre otros usos.
- Filtros: En un circuito RC, la resistencia y la capacitancia pueden configurarse para que actúen como un filtro. Estos filtros permiten el paso de ciertas frecuencias mientras que atenúan otras, y se utilizan comúnmente en equipos de audio y comunicaciones.
- Temporizadores: La capacidad de un circuito RC para cargar y descargar un condensador a través de una resistencia puede ser utilizada para crear temporizadores. Los circuitos temporizadores RC son comúnmente utilizados en dispositivos electrónicos para proporcionar retrasos controlados.
Constante de Tiempo en Circuitos RC
Un concepto clave en los circuitos RC es la constante de tiempo (τ). Esta se define como el producto de la resistencia (R) y la capacitancia (C) en el circuito, es decir, τ=RC. Esta constante determina la velocidad a la que el condensador se carga o descarga a través de la resistencia.
Análisis Matemático de los Circuitos RC
El análisis matemático de los circuitos RC implica el uso de ecuaciones diferenciales para describir la relación entre la tensión y la corriente en el circuito. La carga (Q) en un condensador está dada por la integral de la corriente a través del tiempo, mientras que la tensión (V) está dada por la relación Q/C.
La ecuación diferencial que describe un circuito RC es la siguiente:
V(t) = V0e-t/RC
Donde:
- V(t) es la tensión en el condensador en el tiempo t.
- V0 es la tensión inicial a través del condensador.
- e es la base del logaritmo natural.
- t es el tiempo.
- R es la resistencia.
- C es la capacitancia.
Aplicaciones Prácticas de los Circuitos RC
Las aplicaciones prácticas de los circuitos RC son abundantes en la tecnología moderna. Estos se utilizan en una variedad de dispositivos, desde sencillos temporizadores y filtros hasta componentes críticos en sistemas de comunicación y computadoras.
- Electrónica de Consumo: Los circuitos RC se utilizan en televisores, radios, teléfonos móviles y otros dispositivos electrónicos para filtrar señales de audio y video.
- Automatización Industrial: Los temporizadores basados en circuitos RC son esenciales en una variedad de aplicaciones industriales, desde control de motores hasta sistemas de seguridad.
- Informática: En la informática, los circuitos RC se utilizan en la memoria DRAM y en otros componentos donde se requiere almacenamiento temporal de carga.
Conclusión
En resumen, los circuitos RC son un componente fundamental de la electrónica moderna. Su sencillez y versatilidad les permiten desempeñar una variedad de roles, desde la creación de filtros de señales hasta la construcción de temporizadores. A pesar de constar únicamente de resistencias y condensadores, los circuitos RC demuestran cómo las interacciones entre diferentes tipos de componentes electrónicos pueden producir comportamientos complejos y útiles. Comprender cómo funcionan los circuitos RC es esencial para cualquiera que desee profundizar en el campo de la electrónica.
