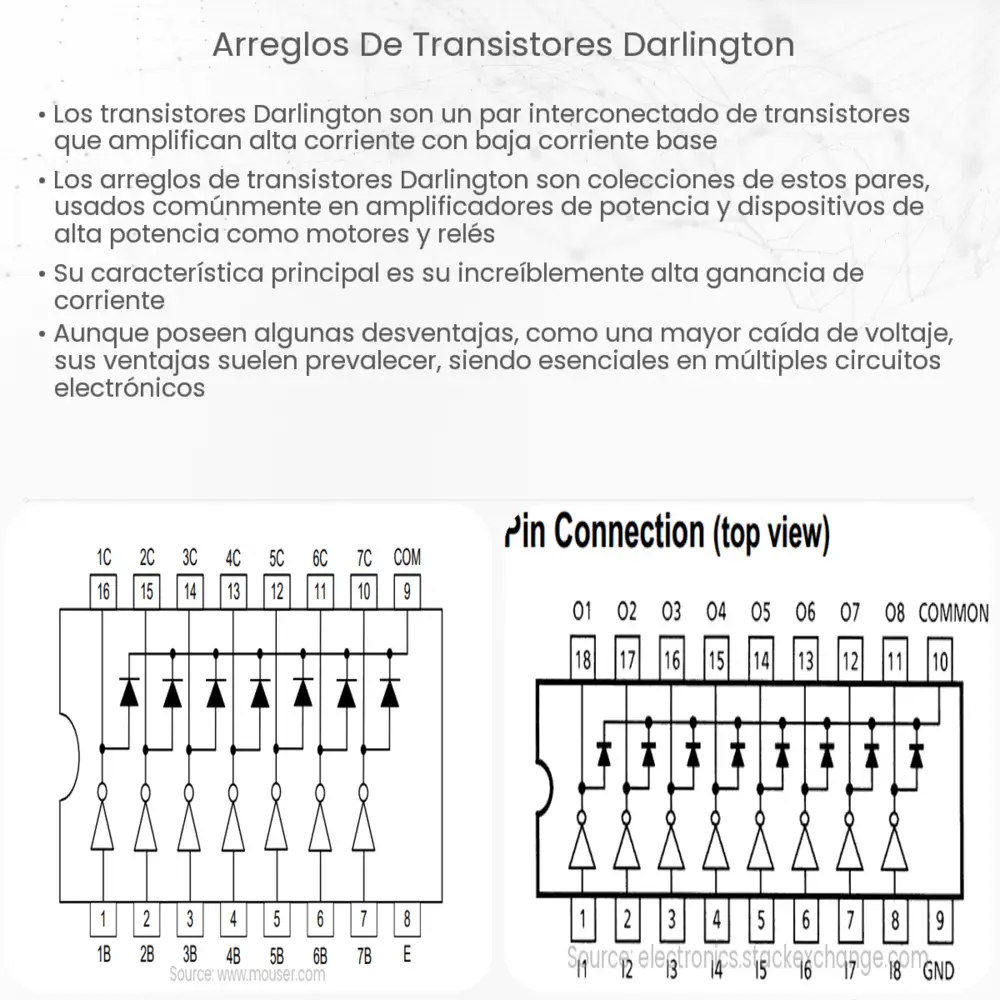

Arreglos de Transistores Darlington
Los arreglos de transistores Darlington son una configuración muy útil y común en electrónica. Esta disposición se caracteriza por conectar dos transistores bipolares en una formación que proporciona una ganancia de corriente significativa. A continuación, se describirán las características principales, funcionamiento y aplicaciones de los arreglos de transistores Darlington.
Características Principales
El arreglo Darlington consta de dos transistores, donde el emisor de uno está conectado a la base del otro, y sus colectores están unidos. Esto permite que la corriente amplificada del primer transistor se utilice para activar el segundo, resultando en una ganancia total considerable.
- Alta ganancia de corriente: Los arreglos Darlington ofrecen una ganancia de corriente elevada, típicamente el producto de las ganancias de corriente de los dos transistores individuales.
- Baja corriente de base: Debido a la alta ganancia, se requiere una pequeña corriente de base para controlar una gran corriente de carga.
- Composición flexible: Pueden estar compuestos por transistores NPN, PNP o una combinación de ambos, dependiendo de las necesidades del circuito.
Funcionamiento
En un arreglo Darlington, el primer transistor amplifica la corriente de entrada y la alimenta a la base del segundo transistor, que a su vez la amplifica nuevamente. La ganancia total de corriente es aproximadamente igual al producto de las ganancias de los dos transistores:
ICtotal ≈ β1 × β2 × IB1
donde ICtotal es la corriente total del colector, β1 y β2 son las ganancias de corriente de los transistores individuales, e IB1 es la corriente de base del primer transistor.
Aplicaciones
Los arreglos de transistores Darlington encuentran aplicación en una variedad de áreas, incluyendo:
- Amplificadores de audio
- Controladores de motores
- Reguladores de tensión
Con sus características únicas, los arreglos Darlington permiten el diseño de circuitos eficientes en situaciones donde se requiere controlar grandes corrientes con señales de entrada relativamente débiles.
Ventajas y Desventajas
Como cualquier tecnología, los arreglos de transistores Darlington tienen tanto ventajas como desventajas que deben considerarse en el diseño de circuitos:
- Ventajas:
- Gran ganancia de corriente.
- Facilita el control de cargas de alta corriente con señales débiles.
- Versatilidad en aplicaciones de amplificación y conmutación.
- Desventajas:
- Tensión de saturación relativamente alta, lo que puede limitar su eficiencia en algunos casos.
- Mayor susceptibilidad a oscilaciones en comparación con un solo transistor.
- Requiere una consideración cuidadosa de la disipación de calor, ya que los dos transistores comparten una carcasa común en muchos diseños.
Consideraciones de Diseño
El diseño con arreglos Darlington requiere una comprensión cuidadosa de sus características y limitaciones. Es esencial seleccionar los transistores adecuados y considerar aspectos como la disipación de calor, la tensión de saturación y la impedancia de entrada. Las resistencias apropiadas en la base pueden ser necesarias para controlar la corriente y proteger el arreglo.
Conclusión
Los arreglos de transistores Darlington representan una herramienta esencial y versátil en el diseño electrónico moderno. Ofrecen una alta ganancia de corriente y permiten el control eficiente de dispositivos de alta potencia con señales de entrada bajas. Sin embargo, como cualquier tecnología, vienen con desafíos y limitaciones que deben ser entendidos y gestionados en el diseño del circuito.
La aplicación de los arreglos de transistores Darlington en áreas como amplificación de audio, control de motores y regulación de tensión, entre otros, demuestra su valor y relevancia en la industria electrónica. El correcto entendimiento y aplicación de esta tecnología puede llevar a soluciones eficientes y robustas en una amplia gama de aplicaciones.
