Análisis de la Impedancia en Radiofrecuencia (RF)
La impedancia es un concepto fundamental en la electrónica y las telecomunicaciones, particularmente en el contexto de las señales de radiofrecuencia (RF). Puede ser considerada como la oposición a la corriente alterna (AC) en un circuito eléctrico, y puede incluir tanto la resistencia (una oposición constante a la corriente) como la reactancia (una oposición que cambia con la frecuencia). En el ámbito de RF, es esencial entender y medir la impedancia para asegurar que los componentes del sistema estén correctamente adaptados y maximizar la transferencia de energía.
¿Qué es un Analizador de Impedancia de RF?

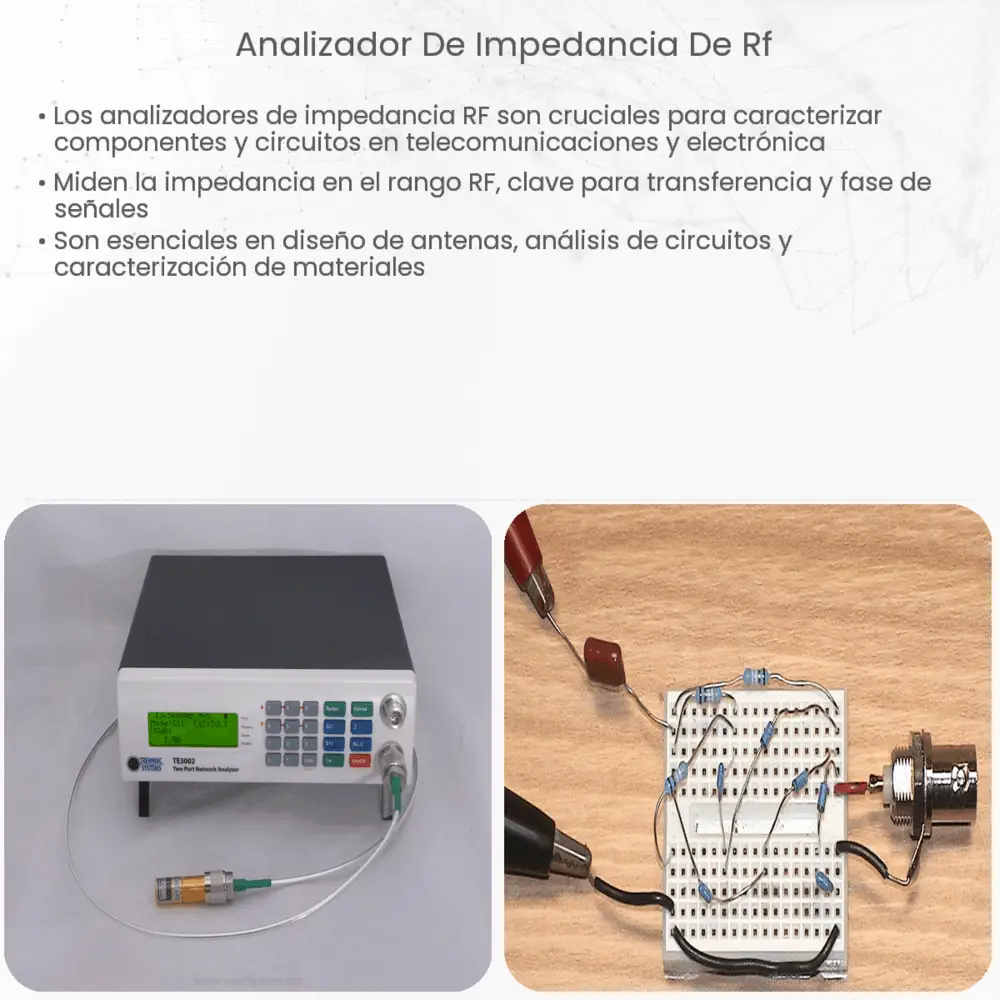

Un analizador de impedancia de RF es un dispositivo diseñado para medir y evaluar la impedancia en sistemas de RF. Estos instrumentos pueden proporcionar una variedad de mediciones, incluyendo la resistencia, la reactancia, y la magnitud y fase de la impedancia. Las mediciones precisas de la impedancia son críticas para el diseño, prueba y mantenimiento de sistemas y equipos de RF.
Funcionamiento de un Analizador de Impedancia de RF
La función principal de un analizador de impedancia de RF es determinar la impedancia de un circuito en un rango de frecuencias específicas. Esto se logra enviando una señal de prueba a través del circuito y midiendo la respuesta. Al comparar la señal de entrada con la de salida, el analizador puede calcular la impedancia del circuito.
Aplicaciones de un Analizador de Impedancia de RF
Los analizadores de impedancia de RF son útiles en una amplia gama de aplicaciones. Algunos de los usos más comunes incluyen:
-
Pruebas de dispositivos electrónicos: Un analizador de impedancia de RF puede ser utilizado para probar y caracterizar dispositivos electrónicos como filtros, amplificadores y osciladores.
-
Diseño de antenas: Los analizadores de impedancia son esenciales en el diseño de antenas, ya que permiten al diseñador ajustar la antena para que funcione en la frecuencia deseada.
-
Investigación en materiales: Estos instrumentos también pueden ser utilizados para investigar las propiedades eléctricas de diversos materiales a frecuencias de RF.
Técnicas de Medición de Impedancia
Hay varias técnicas utilizadas por los analizadores de impedancia para medir la impedancia. Estas incluyen la técnica de puente de impedancia, la técnica de reflexión y la técnica de transmisión.
-
El puente de impedancia es una técnica que compara la impedancia desconocida con una impedancia conocida. La medida de desequilibrio del puente permite determinar la impedancia desconocida.
-
La técnica de reflexión utiliza la relación entre la señal incidente y la señal reflejada para calcular la impedancia.
-
La técnica de transmisión, por otro lado, compara la señal de entrada y la señal de salida para determinar la impedancia del dispositivo bajo prueba.
Consideraciones al Utilizar un Analizador de Impedancia de RF
Es importante tener en cuenta que las medidas de impedancia pueden verse afectadas por varios factores, incluyendo la frecuencia de la señal, la temperatura y el entorno electromagnético. Por lo tanto, al utilizar un analizador de impedancia de RF, es esencial asegurarse de que el dispositivo esté correctamente calibrado y de que las condiciones de la prueba estén controladas.
Conclusión
El analizador de impedancia de RF es una herramienta esencial en la electrónica y las telecomunicaciones. Permite medir y analizar la impedancia en sistemas de RF, proporcionando datos valiosos para el diseño, prueba y mantenimiento de equipos y sistemas de RF. Al entender su funcionamiento y aplicaciones, los ingenieros y técnicos pueden optimizar el rendimiento de sus sistemas de RF y asegurarse de que estén trabajando de la manera más eficiente posible.
La impedancia es un concepto complejo, pero con la ayuda de los analizadores de impedancia de RF, podemos medirla, comprenderla y controlarla de manera efectiva. Como resultado, estos dispositivos desempeñan un papel crucial en la mejora de la calidad y la eficiencia de nuestros sistemas de comunicación.
