Descubre qué es un Analizador de Impedancia de Mesa, su funcionamiento, aplicaciones, características clave y consideraciones para su elección.

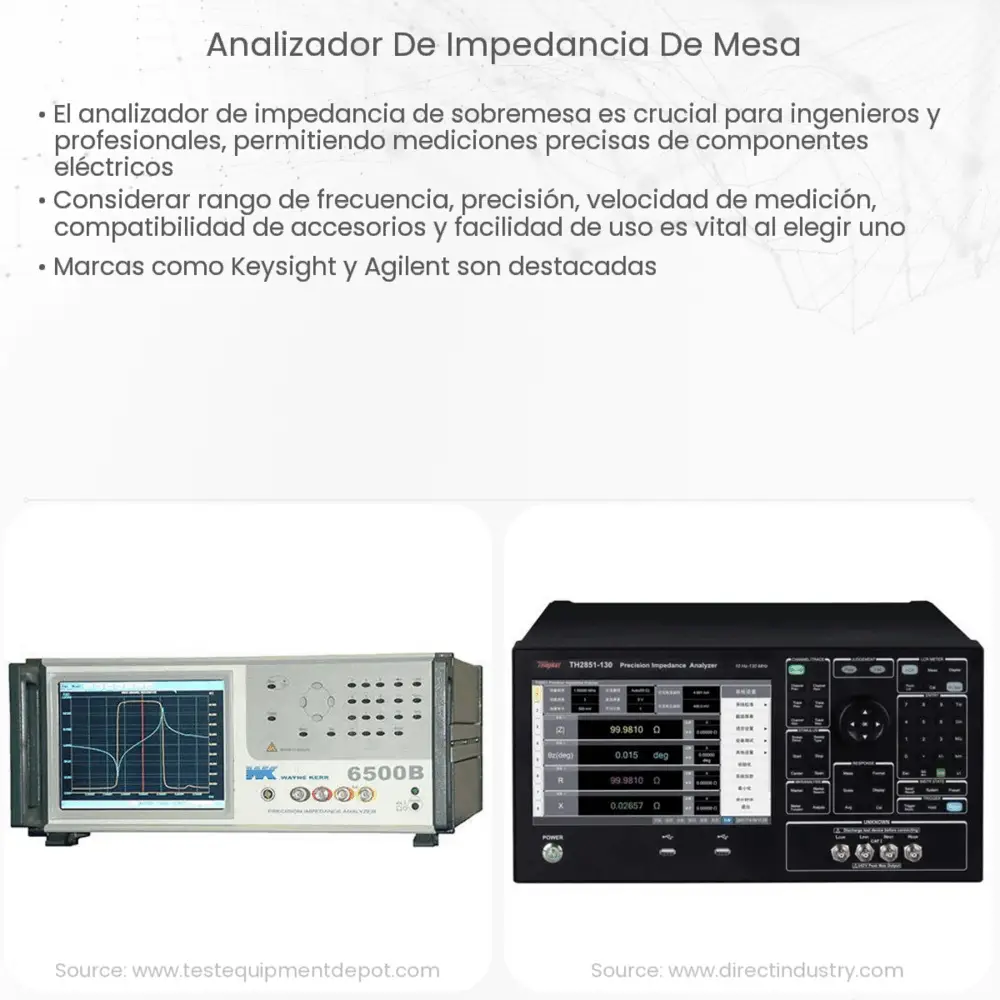

¿Qué es un Analizador de Impedancia de Mesa?
Un Analizador de Impedancia de Mesa es un dispositivo de laboratorio altamente especializado que se utiliza para medir y analizar las características de impedancia de diversos componentes electrónicos y circuitos. La impedancia es un término que se utiliza en la ingeniería eléctrica para describir la oposición que presenta un circuito a la corriente cuando se aplica un voltaje.
Funcionamiento del Analizador de Impedancia de Mesa
El analizador de impedancia genera una señal de prueba que se aplica al dispositivo bajo prueba (DUT). Esta señal puede variar en frecuencia, permitiendo la realización de pruebas a lo largo de un rango de frecuencias especificado. El analizador luego mide la corriente que fluye a través del DUT y la diferencia de potencial a través de él. Con estos datos, calcula la impedancia utilizando la ley de Ohm.
Usos y Aplicaciones
-
Pruebas de componentes: Se utiliza ampliamente para medir la resistencia, la capacitancia y la inductancia de componentes individuales, así como su variación con la frecuencia.
-
Desarrollo de productos: Durante la fase de diseño y desarrollo de un producto, los ingenieros utilizan el analizador de impedancia para evaluar cómo los diferentes componentes interactúan y cómo cambian estas interacciones con la frecuencia.
-
Control de calidad: En la producción en masa de componentes electrónicos, se utilizan analizadores de impedancia para garantizar que los componentes cumplen con las especificaciones requeridas.
Características Clave
-
Amplio rango de frecuencia: La mayoría de los analizadores de impedancia tienen un amplio rango de frecuencia, generalmente desde unos pocos hertz hasta varios megahertz. Esto permite realizar análisis en una amplia gama de componentes y circuitos.
-
Precisión: Los analizadores de impedancia de alta gama ofrecen una precisión muy alta, lo que los hace adecuados para tareas de medición de precisión en investigación y desarrollo, así como en aplicaciones de control de calidad.
-
Flexibilidad: Muchos analizadores de impedancia tienen múltiples modos de operación, permitiendo medir la resistencia, la capacitancia, la inductancia, y otras características de impedancia a varias frecuencias.
Tipos de Analizadores de Impedancia de Mesa
Existen varios tipos de analizadores de impedancia, cada uno diseñado para satisfacer ciertas necesidades y aplicaciones específicas.
-
Analizadores de impedancia de ganancia/fase: estos dispositivos miden la ganancia y la fase de un dispositivo bajo prueba a lo largo de un rango de frecuencias. Son especialmente útiles para analizar dispositivos que tienen propiedades de cambio de fase, como filtros y amplificadores.
-
Analizadores de impedancia de red: estos son dispositivos más avanzados que pueden medir la impedancia en una amplia gama de frecuencias. Son esenciales para pruebas en las que se necesita analizar una red completa de componentes.
-
Analizadores de impedancia de vectores: son los más complejos y pueden medir la magnitud y la fase de la impedancia a lo largo de un amplio rango de frecuencias. Son útiles para el análisis de componentes complejos, como los circuitos de radiofrecuencia.
Consideraciones al Elegir un Analizador de Impedancia de Mesa
Al elegir un analizador de impedancia, es importante considerar varios factores, incluyendo el rango de frecuencia requerido, la precisión de las mediciones, el tipo de mediciones que se realizarán, y el presupuesto. Además, es crucial considerar si el analizador será utilizado en un entorno de laboratorio o de producción, ya que esto puede influir en las características necesarias del dispositivo.
Conclusión
En resumen, un analizador de impedancia de mesa es una herramienta invaluable en campos como la electrónica y la ingeniería eléctrica. Ofrece un medio preciso y eficiente de medir la impedancia, una propiedad clave de los componentes y circuitos electrónicos. Su flexibilidad, precisión y capacidad para trabajar en una amplia gama de frecuencias lo convierten en un dispositivo indispensable en la investigación, el desarrollo de productos y el control de calidad. Elegir el analizador de impedancia adecuado implica una comprensión clara de los requisitos de medición y una evaluación cuidadosa de las características y capacidades del dispositivo.
