Introducción a los Amplificadores Operacionales (Op-Amps)
Los Amplificadores Operacionales o Op-Amps, como se conocen comúnmente, son una herramienta crucial en el diseño de circuitos electrónicos modernos. Estos componentes integran características fundamentales que los hacen vitales para una amplia gama de aplicaciones.
¿Qué es un Amplificador Operacional?

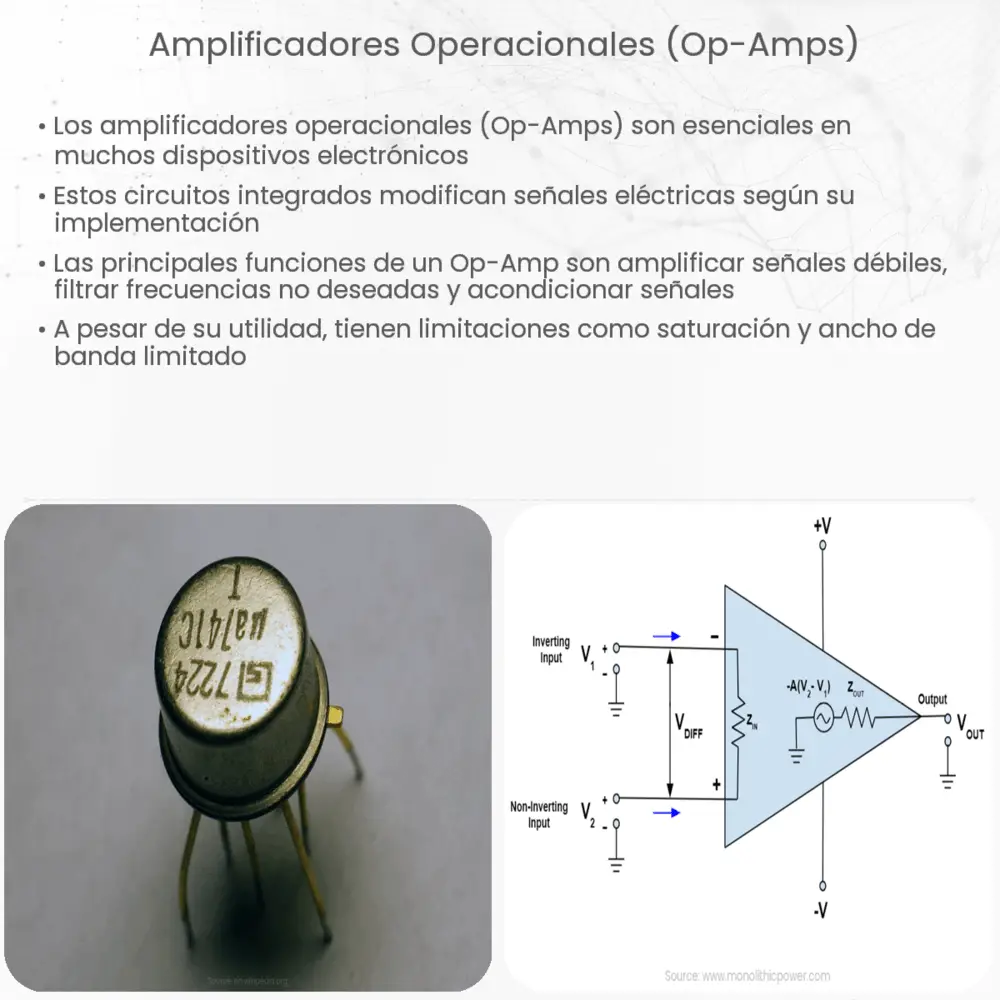

Un Amplificador Operacional es un dispositivo electrónico de alta ganancia que amplifica la diferencia de voltaje entre sus dos entradas. Fue diseñado originalmente para realizar operaciones matemáticas en computadoras analógicas, de ahí su nombre. El Op-Amp tiene dos entradas, conocidas como la entrada inversora (-) y la entrada no inversora (+), y una única salida.
Principales Características de un Op-Amp
- Ganancia de tensión elevada: Un Op-Amp puede tener una ganancia de tensión de hasta 100.000 veces o más. Esto significa que puede amplificar una pequeña señal de entrada a una señal de salida mucho más grande.
- Alta impedancia de entrada: Esto significa que un Op-Amp puede tener muy poca corriente de entrada (en el orden de nanoamperios o incluso menos), lo que reduce el efecto de carga en el circuito de entrada.
- Baja impedancia de salida: Un Op-Amp puede entregar una cantidad relativamente alta de corriente a su circuito de salida, lo que permite la entrega de una gran cantidad de potencia.
Funciones y Aplicaciones
Los Amplificadores Operacionales tienen una variedad increíble de aplicaciones, desde las más simples hasta las más complejas. Pueden funcionar como amplificadores de señal, integradores, derivadores, comparadores, rectificadores de precisión, filtros, entre otros. Es su flexibilidad y versatilidad las que los convierten en una pieza esencial en el diseño de circuitos electrónicos.
Tipos de Amplificadores Operacionales
Existen muchos tipos de Op-Amps, cada uno con su propio conjunto de características y aplicaciones. Algunos de los tipos más comunes incluyen el amplificador operacional de propósito general, el amplificador operacional de precisión, el amplificador operacional de alta velocidad, y el amplificador operacional de potencia.
Amplificadores Operacionales de Propósito General
Los amplificadores operacionales de propósito general son los más comunes y se utilizan en una amplia variedad de aplicaciones. Son relativamente económicos y ofrecen una buena combinación de características, incluyendo ganancia moderada, ancho de banda y velocidades de slew.
Amplificadores Operacionales de Precisión
Los amplificadores operacionales de precisión están diseñados para minimizar errores debido a factores como la variación de temperatura, el ruido y la deriva del voltaje de offset. Son especialmente útiles en aplicaciones donde la precisión y la estabilidad a largo plazo son críticas, como en instrumentación y medición.
Amplificadores Operacionales de Alta Velocidad
Estos Op-Amps están diseñados para manejar altas velocidades de cambio en la señal de entrada. Tienen anchos de banda muy grandes y velocidades de slew rápidas, lo que los hace ideales para aplicaciones de vídeo y telecomunicaciones.
Amplificadores Operacionales de Potencia
Los amplificadores operacionales de potencia pueden suministrar niveles más altos de corriente de salida que los Op-Amps estándar, lo que los hace adecuados para aplicaciones que requieren una gran cantidad de potencia, como la conducción de cargas inductivas o la amplificación de audio.
Conclusión
En resumen, los Amplificadores Operacionales son una pieza esencial en el diseño de circuitos electrónicos, con una gama de aplicaciones que abarca desde la amplificación de señales hasta la integración y derivación, y muchos otros usos. Su alta ganancia de voltaje, alta impedancia de entrada y baja impedancia de salida, entre otras características, hacen de los Op-Amps una herramienta altamente versátil y valiosa en electrónica. Ya sea que estén siendo utilizados en un circuito de propósito general, en un dispositivo de precisión, en aplicaciones de alta velocidad, o para amplificar potencia, los Amplificadores Operacionales juegan un papel fundamental en la definición del comportamiento y rendimiento del sistema electrónico en el que están incorporados.
