Ein umfassender Überblick über Zirkulatoren in der Hochfrequenztechnik: Funktionsweise, Anwendungen, Vor- und Nachteile sowie Kaufberatung.

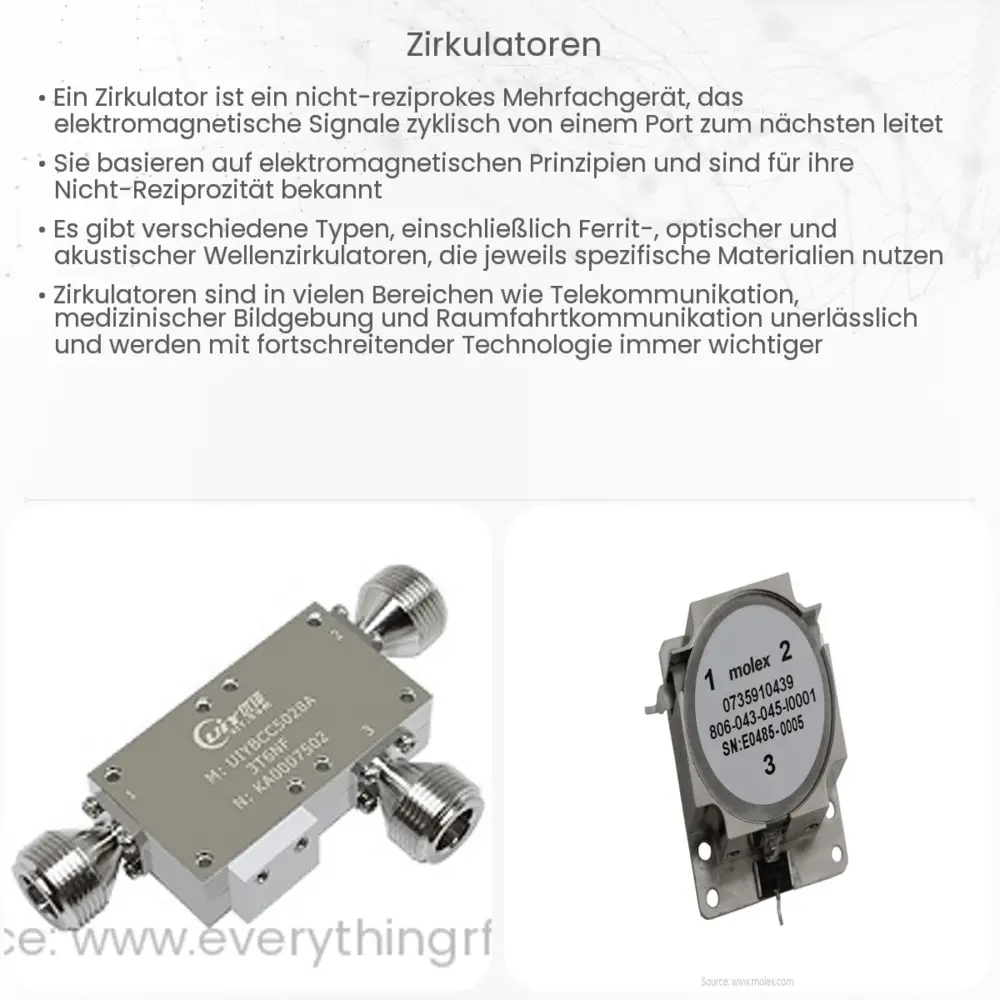

Einführung in Zirkulatoren
Ein Zirkulator ist ein nicht reziprokes dreitoriges Bauteil, das in der Hochfrequenztechnik und in Mikrowellensystemen weit verbreitet ist. Seine Hauptfunktion besteht darin, elektromagnetische Wellen in nur eine Richtung zirkulieren zu lassen, wobei er die Weiterleitung von Signalen zwischen benachbarten Ports ermöglicht und gleichzeitig verhindert, dass Signale zu ihrem Ursprung zurückkehren.
Wie funktioniert ein Zirkulator?
Ein Zirkulator basiert auf dem Prinzip der nicht reziproken Fortpflanzung von elektromagnetischen Wellen. Im Wesentlichen nimmt ein Zirkulator Energie von einem Port und überträgt diese auf den nächsten, wobei er ein Gegenstromsignal blockiert. Das bedeutet, dass wenn ein Signal in Port 1 eingespeist wird, es nur aus Port 2 herauskommen kann und nicht aus Port 3 oder zurück zu Port 1.
Anwendungen von Zirkulatoren
- Antennen-Systeme: Zirkulatoren können in Antennensystemen eingesetzt werden, um den Sender vom Empfänger zu isolieren. Dies verhindert, dass das vom Sender ausgehende Signal den Empfänger stört oder beschädigt.
- Radarsysteme: In Radarsystemen ermöglichen Zirkulatoren die Trennung des gesendeten und des empfangenen Signals, sodass beide Funktionen über die gleiche Antenne ausgeführt werden können.
- Verstärkerschutz: Zirkulatoren können auch dazu verwendet werden, Verstärker vor reflektierten Leistungen zu schützen, die ihre Leistungsfähigkeit oder Zuverlässigkeit beeinträchtigen könnten.
Aufbau und Typen
Es gibt verschiedene Arten von Zirkulatoren, wobei Ferrit-Zirkulatoren die gebräuchlichsten sind. Diese nutzen die magnetischen Eigenschaften von Ferriten in Kombination mit einem externen Magnetfeld, um die gewünschte nicht reziproke Wellenausbreitung zu erreichen. Ein weiterer Typ ist der elektromagnetische Zirkulator, der auf die Wechselwirkung von Wellen mit periodischen Strukturen zurückgreift.
Unabhängig vom spezifischen Typ haben die meisten Zirkulatoren eine dreieckige oder kreisförmige Form mit drei Ports, die symmetrisch angeordnet sind. Dieses Design ist jedoch nicht festgelegt, und es gibt auch Zirkulatoren mit mehr als drei Ports.
Die Leistungsfähigkeit eines Zirkulators kann durch verschiedene Faktoren beeinflusst werden, darunter die Qualität des verwendeten Materials, die Präzision des Designs und die äußeren Bedingungen, unter denen er betrieben wird.
Vor- und Nachteile von Zirkulatoren
Zirkulatoren bieten in vielen Anwendungen eine wertvolle Funktionalität, bringen aber auch einige Herausforderungen mit sich:
- Vorteile:
- Ermöglichen die effiziente Trennung von Senden und Empfangen über denselben Port.
- Bieten hohen Isolationsgrad zwischen den Ports und reduzieren damit unerwünschte Reflexionen und Störungen.
- Vielseitig in verschiedenen Hochfrequenz- und Mikrowellensystemen einsetzbar.
- Nachteile:
- Können komplex und teuer in der Herstellung sein.
- Manche Typen benötigen externe Magnetfelder für ihren Betrieb.
- Leistungsverluste können in einigen Designs auftreten.
Wichtige Überlegungen beim Kauf eines Zirkulators
Wenn Sie einen Zirkulator für eine bestimmte Anwendung auswählen, sollten Sie einige wichtige Faktoren berücksichtigen:
- Frequenzbereich: Der Zirkulator sollte für den spezifischen Frequenzbereich, in dem Sie arbeiten möchten, optimiert sein.
- Isolation: Je höher der Isolationsgrad, desto besser kann der Zirkulator unerwünschte Signale zwischen den Ports blockieren.
- Einsatzbedingungen: Beachten Sie die Betriebsbedingungen, z.B. Temperatur und externe Magnetfelder, die den Zirkulator beeinflussen können.
- Größe und Formfaktor: Für kompakte Systeme oder mobile Anwendungen kann die Größe des Zirkulators ein entscheidendes Kriterium sein.
Schlussfolgerung
Zirkulatoren spielen eine entscheidende Rolle in modernen Hochfrequenz- und Mikrowellensystemen und bieten die Möglichkeit, Systeme effizienter, zuverlässiger und kompakter zu gestalten. Obwohl sie ihre eigenen Herausforderungen und Einschränkungen mit sich bringen, sind die Vorteile, die sie bieten, oft unverzichtbar. Bei der Auswahl und Anwendung eines Zirkulators ist es wichtig, die spezifischen Anforderungen und Bedingungen des jeweiligen Systems zu berücksichtigen, um optimale Ergebnisse zu erzielen.
