Was ist ein Wirbelstromsensor?
Ein Wirbelstromsensor, oft auch als Eddy-Current-Sensor bezeichnet, ist ein Gerät zur Messung von Abständen, Geschwindigkeiten, Positionen oder anderen physikalischen Eigenschaften von Objekten. Diese Sensoren nutzen das Prinzip der Wirbelströme, die durch ein wechselndes Magnetfeld in einem leitenden Material induziert werden.
Wie funktioniert ein Wirbelstromsensor?

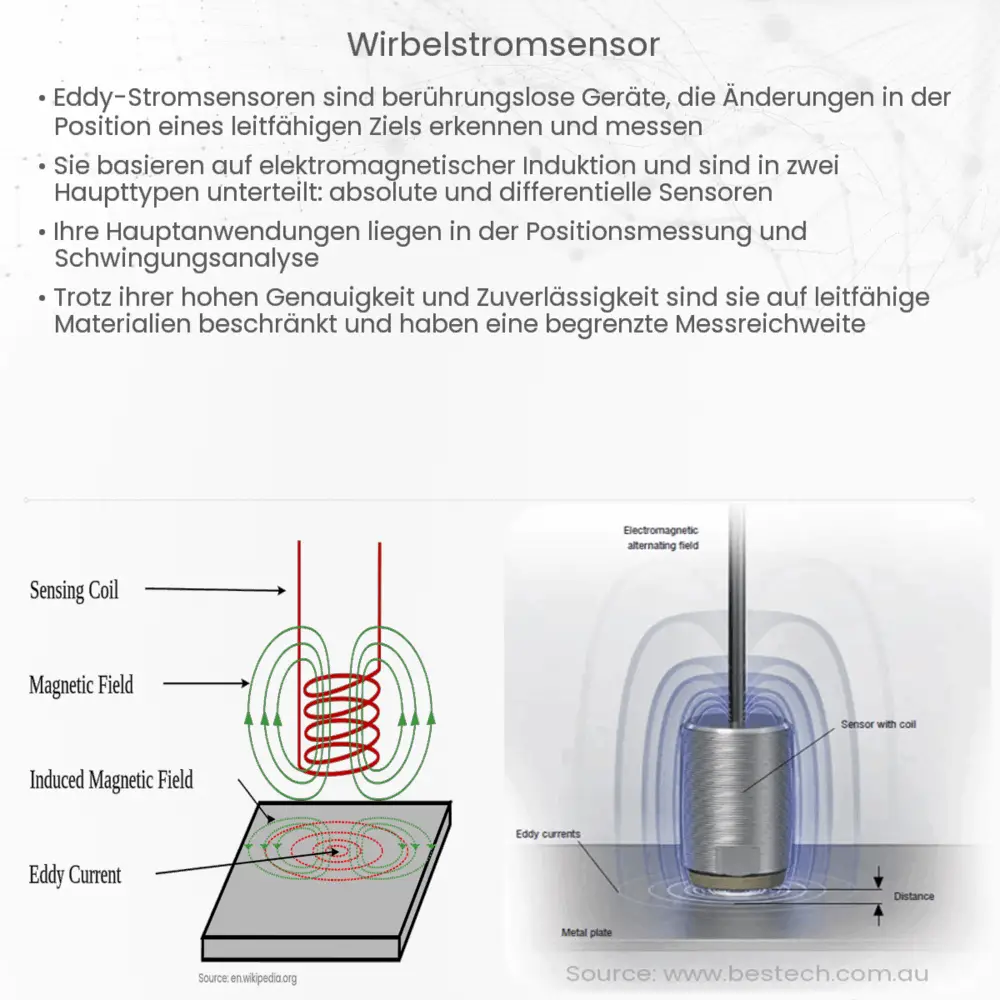

Ein Wirbelstromsensor besteht in der Regel aus einer Spule, durch die ein hochfrequenter Wechselstrom fließt. Dies erzeugt ein wechselndes Magnetfeld um die Spule. Wenn sich ein leitfähiges Material in der Nähe der Spule befindet, werden in diesem Material Wirbelströme induziert. Diese Wirbelströme wiederum erzeugen ein eigenes Magnetfeld, welches das ursprüngliche Magnetfeld der Spule beeinflusst. Die Änderungen im Magnetfeld der Spule werden detektiert und können in Signale umgewandelt werden, die Aufschluss über die Position, den Abstand oder andere Eigenschaften des untersuchten Materials geben.
Vorteile des Wirbelstromsensors
- Kein Kontakt erforderlich: Im Gegensatz zu anderen Sensortypen benötigt ein Wirbelstromsensor keinen physischen Kontakt zum zu messenden Objekt. Das macht ihn besonders geeignet für Anwendungen, bei denen ein Kontakt unerwünscht oder sogar schädlich wäre, wie z.B. bei der Messung von rotierenden Teilen.
- Hohe Genauigkeit: Wirbelstromsensoren können sehr genaue Messungen durchführen, oft bis in den Mikrometerbereich.
- Vielseitigkeit: Sie können in einer Vielzahl von Umgebungen eingesetzt werden, einschließlich in Bereichen mit hohen Temperaturen, unter Wasser oder in korrosiven Umgebungen.
- Schnelle Reaktionszeit: Durch die hohe Frequenz des Wechselstroms in der Spule können Wirbelstromsensoren schnelle Änderungen in der Position oder Geschwindigkeit eines Objekts erfassen.
Anwendungsgebiete des Wirbelstromsensors
Die vielseitigen Eigenschaften des Wirbelstromsensors machen ihn für eine Vielzahl von Anwendungen geeignet. Dazu gehören:
- Industrielle Automatisierung und Qualitätssicherung
- Luft- und Raumfahrttechnik zur Überwachung von Triebwerksteilen
- Automobilindustrie für die Messung von Abständen und Geschwindigkeiten
- Metallverarbeitung zur Erfassung von Materialstärken
Das sind nur einige Beispiele für die breite Anwendungspalette dieses innovativen Sensors. In den folgenden Abschnitten werden wir tiefer in die Technik eintauchen und weitere interessante Anwendungsbeispiele erörtern.
Technische Aspekte des Wirbelstromsensors
Der Kern eines Wirbelstromsensors ist die Spule, die den hochfrequenten Wechselstrom trägt. Die Charakteristika dieser Spule, einschließlich ihrer Größe, Form und der verwendeten Frequenz, bestimmen maßgeblich die Empfindlichkeit und Reichweite des Sensors. Größere Spulen mit niedrigeren Frequenzen können tiefer in das Material eindringen und sind somit besser für Anwendungen geeignet, bei denen ein tieferes Eindringen erforderlich ist. Kleinere Spulen mit höheren Frequenzen bieten hingegen eine höhere Auflösung und Empfindlichkeit an der Materialoberfläche.
Mögliche Herausforderungen
Obwohl der Wirbelstromsensor viele Vorteile bietet, gibt es auch Herausforderungen im Umgang mit ihm. Zum einen kann die Anwesenheit von anderen metallischen Objekten in der Nähe des Sensors zu Interferenzen führen. Des Weiteren können Änderungen in der Zusammensetzung oder Temperatur des Zielmaterials das Messergebnis beeinflussen. Daher ist es entscheidend, den Sensor korrekt zu kalibrieren und gegebenenfalls anzupassen.
Neueste Entwicklungen
Die Technologie hinter den Wirbelstromsensoren entwickelt sich ständig weiter. Mit Fortschritten in der Materialwissenschaft und der Elektronik werden diese Sensoren immer kleiner, genauer und zuverlässiger. Zudem ermöglichen integrierte Schaltungen und fortschrittliche Algorithmen komplexere Analysen und schnellere Reaktionszeiten. Dies eröffnet neue Anwendungsmöglichkeiten in Bereichen wie der Biomedizin, Robotik und Energieüberwachung.
Schlussfolgerung
Der Wirbelstromsensor ist ein hochmodernes Messinstrument, das in einer Vielzahl von Branchen und Anwendungen eingesetzt wird. Seine Fähigkeit, berührungslose Messungen mit hoher Genauigkeit durchzuführen, macht ihn zu einem unverzichtbaren Werkzeug in vielen technischen Bereichen. Während es sicherlich Herausforderungen im Umgang mit dieser Technologie gibt, sind die Vorteile und Potenziale, die sie bietet, beeindruckend. Mit den Fortschritten in der Technologie und Forschung wird erwartet, dass die Anwendungen und Fähigkeiten von Wirbelstromsensoren in den kommenden Jahren noch weiter wachsen werden.
